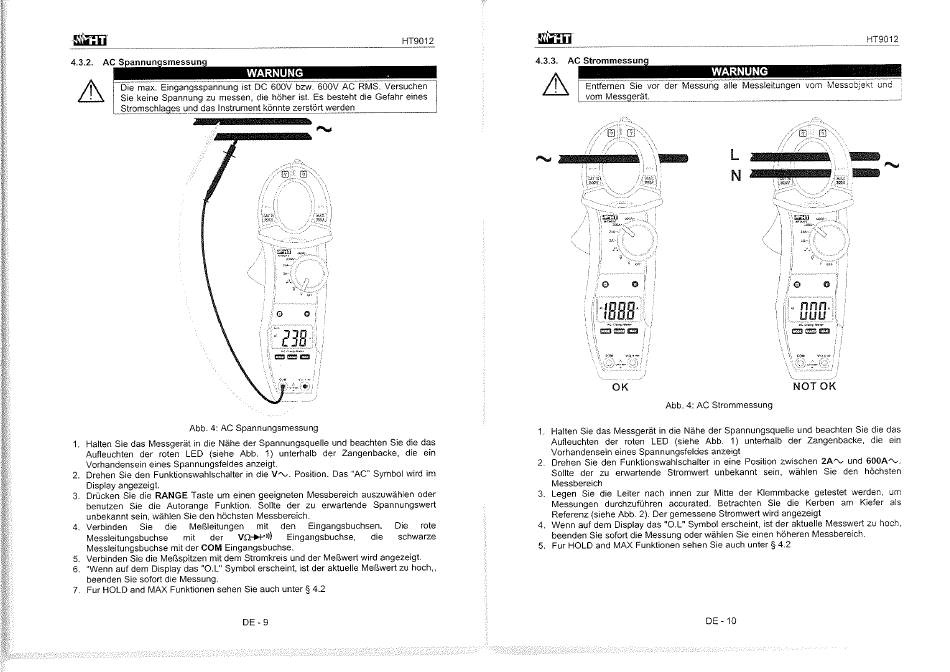

HT Instruments HT9012 Bedienungsanleitung Seite 7

4.3.2. AC S annun smessun
WARNUNG
Die max. Eingangsspannungist DC 600V bzw. 600V AC RMS_Versuchen
Sie keine Spannung zu messen, die höher ist Es besteht die Gefahr eines
Stromschla es und das Instrument
Abb. 4: AC Spannungsmessung
HaltenSie das Messgerätin die Nähe der Spannungsquelleund beachtenSie die das
Aufleuchten der roten LED (siehe Abb_ 1) unterhalb der Zangenbacke, die ein
Vorhandensein eines Spannungsfeldes anzeigt,
Drehen Sie den Funktionswahlschalter in die
2.
Display angezeigt.
Drücken Sie die RANGE Taste urn einen geeigneten Messbereich auszuwähten Oder
3
benutzen Sie die Autorange Funktion. Sollte der zu emartende
unbekannt sein. wählen Sie den höchsten
Verbinden Sie die Meßleitungen
4.
Messleitungsbuchsemit der VQ+P')) Eingangsbuchse, die
Messleitungsbuchse mit der COM Eingangsbuchse.
Verbinden Sie die Meßspitzen mit dem Stromkreis und der Meßwert Wird angezelgt.
5.
"Wenn aufdem Displaydas "0.1_"Symbolerscheint,ist der aktuelle Meßwertzu hoch„
6.
beenden Sie sofort die Messung.
Fur HOLD and MAX Funktionen sehen Sie auch unter S 4.2
7.
DE -9
HT9012
könnte zerstört werden
Position. Das "AC' Symbol Wird im
Spannungswert
Messbereich.
mit den Eingangsbuchsen. Die rote
schwarze
4.3.3. AC Strommessun
WARNUNG
Entfemen Sie vor der Messung alle Messleitungen vom Messc±lek'. und
vom Mes t.
0K
Abb. 4: AC Strommessung
HaltenSie das Messgerätin die Näheder Spannungsquelleund beachtenSie die das
Aufleuchten der roten LED (siehe Abb. 1) unterhaib der Zangenbacke, die ein
Vorhandensein eines Spannungsfeldes anzeigt
Drehen Sie den Funktionswahlschalter in eine Position zwischen 2AAv und 600A•v.
2.
Sollte der zu erwartende Stromwert unbekannt
Messbereich
Legen Sie die Leiter nach innen zur Mitte der Klemmbackegetestet werden, um
3.
Messungen durchzuführen accurated. Betrachten Sie die Kerben am Kiefer als
Referenz (siehe Abb. 2). Der gemessene Stromwert Wird angezeigt
Wenn auf dem Displaydas *O.L" Symbol erscheint,ist der aktuelle Messwertzu hoch,
4.
beenden Sie sofort die Messung Oder wählen Sie einen höheren Messbereich.
Fur HOLD and MAX Funktionen sehen Sie auch unter S 4.2
5.
DE-
HTG012
nnn.
UUU
NOT 0K
sein, wählen Sie den höchsten
10
