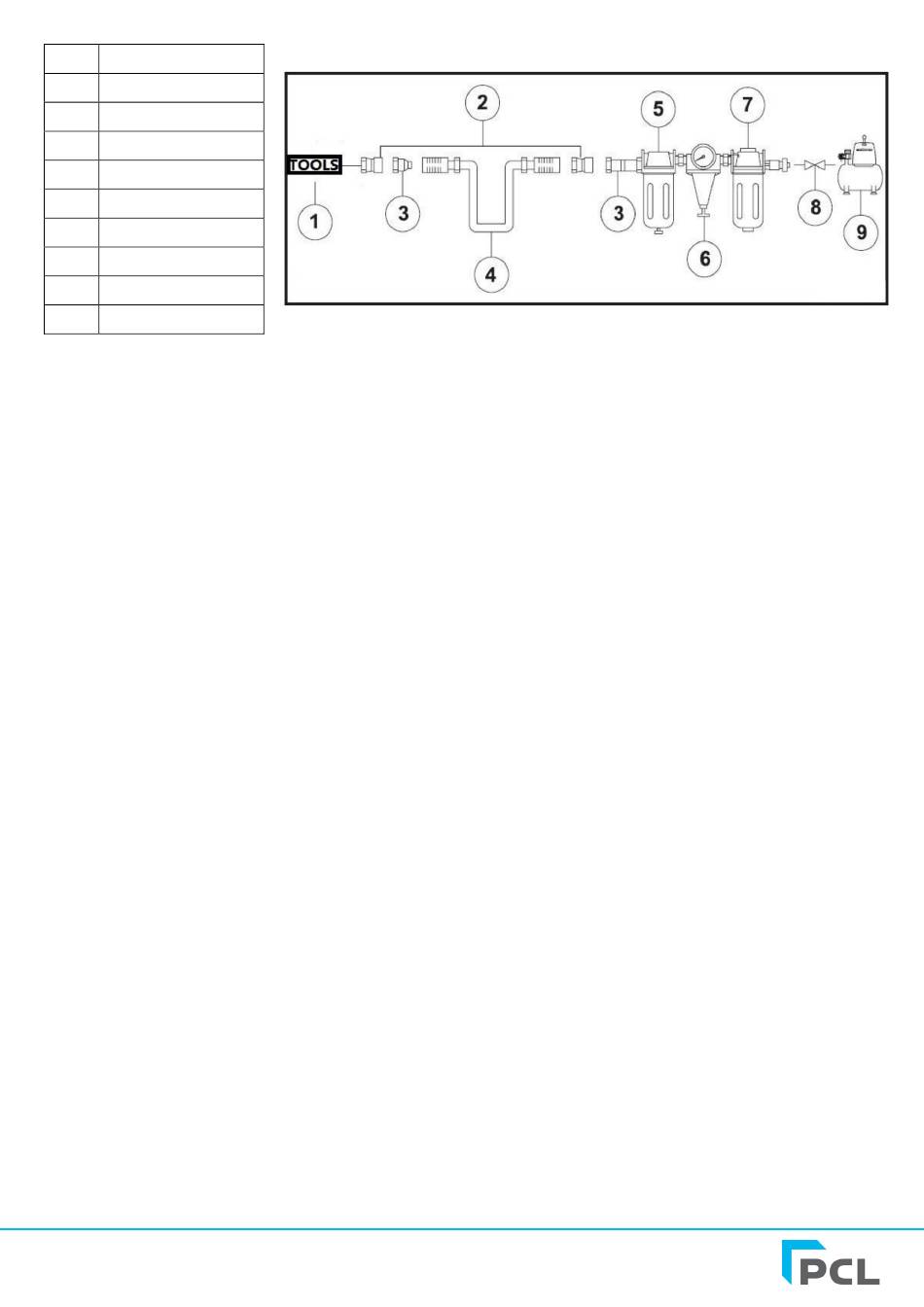

Beschreibung
1 Druckluftwerkzeug
2 Adapter
3 Kupplung
4 Luftschlauch
5 Schmierstoffgeber
6 Regler
7 Filter
8 Absperrventil
9 Luftkompressor
Anschluss an das Druckluftnetz (siehe oben)
Stellen Sie sicher, dass der vom Druckluftsystem gelieferte Druck den maximal zulässigen Druck des
Eintreibgeräts nicht überschreitet. Stellen Sie den Luftdruck zunächst auf den niedrigeren Wert des
empfohlenen zulässigen Drucks ein (siehe TECHNISCHE DATEN).
Vorbereiten eines Werkzeugs für den ersten Betrieb
Bitte lesen und beachten Sie diese Bedienungsanleitung vor der Inbetriebnahme des Geräts.
Sicherheitsmaßnahmen müssen stets strikt eingehalten werden, um Schäden am Gerät, Verletzungen des
Benutzers oder der im Arbeitsbereich arbeitenden Personen zu vermeiden.
Schmieren Sie das Werkzeug vor dem Gebrauch. 2 Tropfen Druckluftwerkzeugöl (PCL-Teilenummer ISO
221L), die direkt in den Drucklufteinlass (2) gegeben werden, verlängern die Lebensdauer des Werkzeugs.
Befestigen Sie einen Peitschenschlauch am Druckluftanschluss (2) des Geradschleifers. Dadurch wird das
Peitschen des Schlauchs minimiert, falls dieser sich löst. PCL bietet eine große Auswahl an
Peitschenschläuchen. Bei Fragen wenden Sie sich bitte an unseren Kundenservice.
Setzen Sie den 19mm Schraubenschlüssel (5) auf die Spannzange (4).
Setzen Sie den 14-mm-Schlüssel (6) auf die Spannzangenbasis (4).
Lösen Sie die Spannzange, bis ein Schleifstein sicher eingesetzt werden kann. Achten Sie darauf, dass die
Schleifsteine keine Beschädigungen wie Risse, Verformungen oder Splitter aufweisen. BESCHÄDIGTE
STEINE DÜRFEN NICHT VERWENDET WERDEN.
Ziehen Sie die Spannzange mit den Schraubenschlüsseln fest an.
Stellen Sie sicher, dass das Werkstück sicher befestigt ist. Verwenden Sie dazu eine Klemme/einen
Schraubstock. Halten Sie das Werkstück NICHT mit der Hand fest.
Schließen Sie den Geradschleifer an das Druckluftsystem an.
Um den Geradschleifer zu bedienen, drücken Sie den Sicherheitshebel nach vorne, während Sie den
Auslöser (1) nach unten drücken.
Der Schleifstein muss mit Höchstgeschwindigkeit laufen, bevor Sie mit dem Schleifen beginnen.
Führen Sie den Stein langsam und gleichmäßig an das Werkstück heran und vermeiden Sie ruckartige
Bewegungen.
Üben Sie den richtigen Druck auf den Geradschleifer aus, um je nach Art und Größe des zu bearbeitenden
Materials zu schleifen. Vermeiden Sie übermäßige Belastung oder starke Stöße auf den Stein.
