APT780 (10mm) Belt Sander Instructions
Please read these instructions before use. Use the product carefully and with the purpose it is intended.
Failure to do so will invalidate the warranty.
Compressed air is a stored energy source and should be treated with respect as misuse could lead to a
major injury.

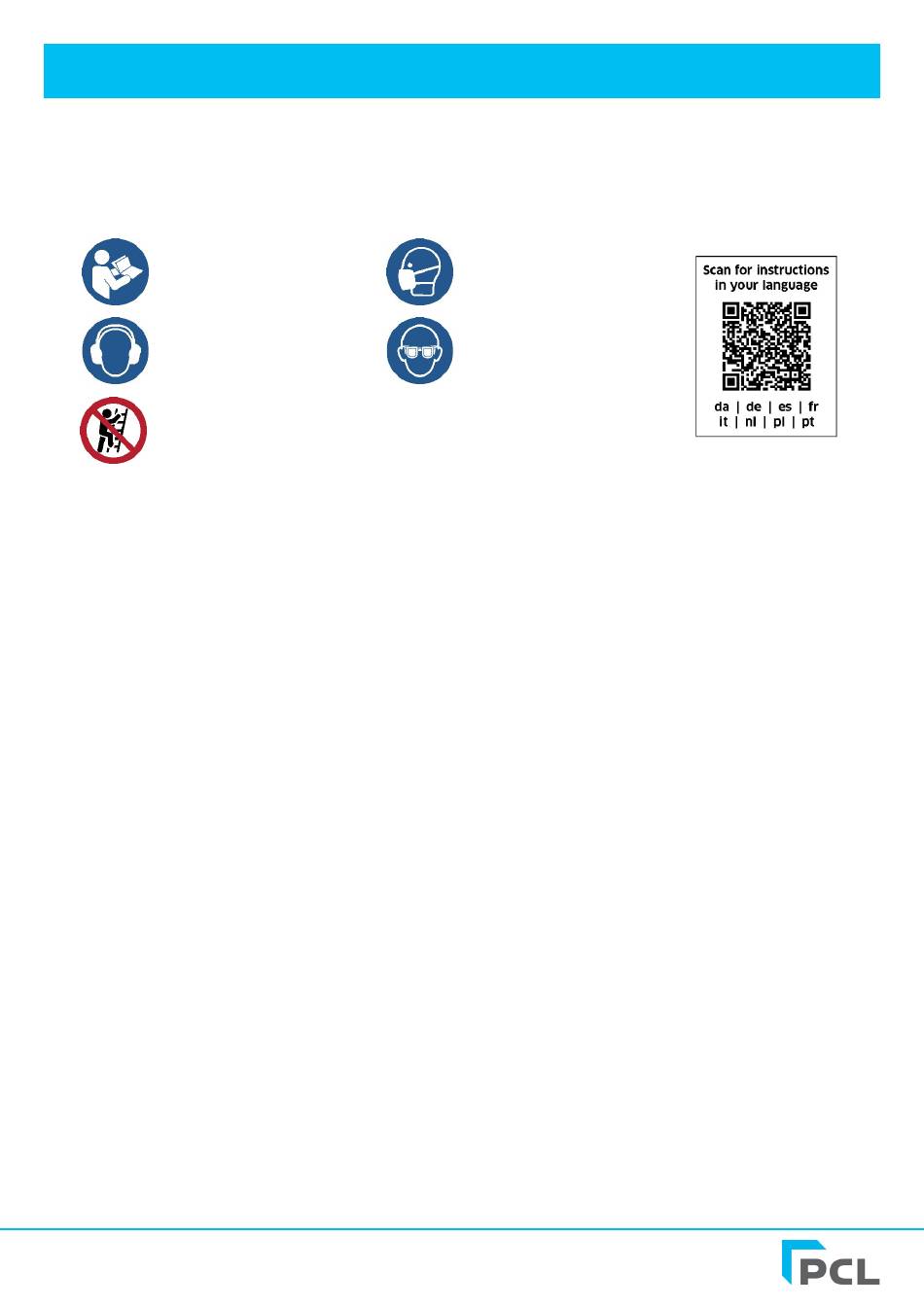

Read instructions before
use
Wear ear protection
DO NOT operate at
height
1. SAFETY
• WARNING! DO NOT use the tool if damaged, has missing parts or is thought to be faulty.
• WARNING! Disconnect from air supply when changing accessories or servicing.
• WARNING! Always wear approved eye, face and hand protection when operating the tool.
• WARNING! We recommend you wear suitable respiratory protection Always wear an HSE approved
dust mask (FFP1, FFP2, FFP3).
• WARNING! Paint used to contain lead. The dust is potentially toxic and great care is needed.
Ensure you asses the material you are working on. If there is any doubt on the age of the material
you are using, seek advise.
• WARNING! Always wear approved hand & ear protection. Ensure the gloves are not loose fitting or
frayed on the fingers.
• WARNING! Store idle air tools out of reach of children and DO NOT allow persons unfamiliar with
the tool or the instructions to operate the tool.
• WARNING! Sanding belts are abrasive, even when changing wear gloves to avoid
cutting/scratching yourself.
• Dress appropriately. DO NOT wear loose clothing or jewellery. Keep hair, clothing and gloves away
from moving parts.
• Use the tool in accordance with these instructions considering working conditions and the work to be
performed.
• WARNING! Always keep a tight grip on the tool, using additional hand grips if they are available.
Failure to do so may end up with injuries to hands and wrist.
• DO NOT point the tool towards anyone.
• DO NOT attempt to manicure hair or nails (Human or Animal). This could lead to severe injury.
• DO NOT force the tool.
• WARNING! Check correct air pressure is maintained and not exceeded.
• WARNING! DO NOT use the tool on anything containing asbestos.
• WARNING! Keep air hose away from heat, oil and sharp edges. Check air hose for wear before
each use and ensure that all connections are secure.
76608 Issue 1
Wear a mask
Wear Eye protection
www.pclairtechnology.com
