Buchse "Niveauschalter"
Belegung an der gamma/ L
3
1 2
Abb. 11
Belegung am Stecker
3
2 1
Abb. 12
Buchse
"Dosierüberwachung"
Belegung an der gamma/ L
2 1
3
4
Abb. 13
Belegung am Stecker
1 2
4 3
Abb. 14
ProMinent ®

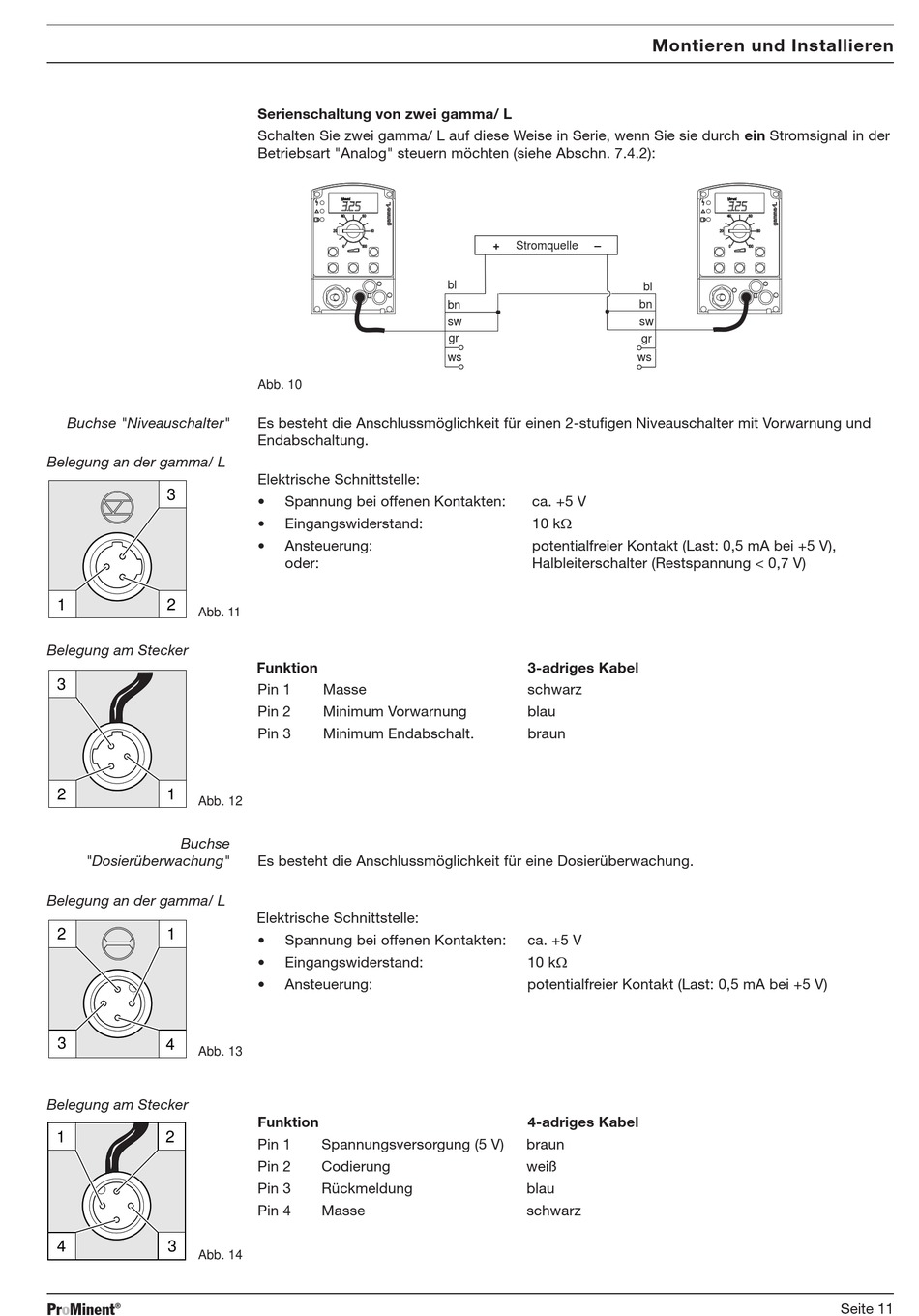

Serienschaltung von zwei gamma/ L
Schalten Sie zwei gamma/ L auf diese Weise in Serie, wenn Sie sie durch ein Stromsignal in der
Betriebsart "Analog" steuern möchten (siehe Abschn. 7.4.2):
Abb. 10
Es besteht die Anschlussmöglichkeit für einen 2-stufigen Niveauschalter mit Vorwarnung und
Endabschaltung.
Elektrische Schnittstelle:
• Spannung bei offenen Kontakten:
• Eingangswiderstand:
• Ansteuerung:
oder:
Funktion
Pin 1 Masse
Pin 2 Minimum Vorwarnung
Pin 3 Minimum Endabschalt.
Es besteht die Anschlussmöglichkeit für eine Dosierüberwachung.
Elektrische Schnittstelle:
• Spannung bei offenen Kontakten:
• Eingangswiderstand:
• Ansteuerung:
Funktion
Pin 1 Spannungsversorgung (5 V)
Pin 2 Codierung
Pin 3 Rückmeldung
Pin 4 Masse
+ Stromquelle –
bl
bn
sw
gr
ws
ca. +5 V
10 kW
potentialfreier Kontakt (Last: 0,5 mA bei +5 V),
Halbleiterschalter (Restspannung < 0,7 V)
3-adriges Kabel
schwarz
blau
braun
ca. +5 V
10 kW
potentialfreier Kontakt (Last: 0,5 mA bei +5 V)
4-adriges Kabel
braun
weiß
blau
schwarz
Montieren und Installieren
bl
bn
sw
gr
ws
