INSTALLATION
DES UNITÉS

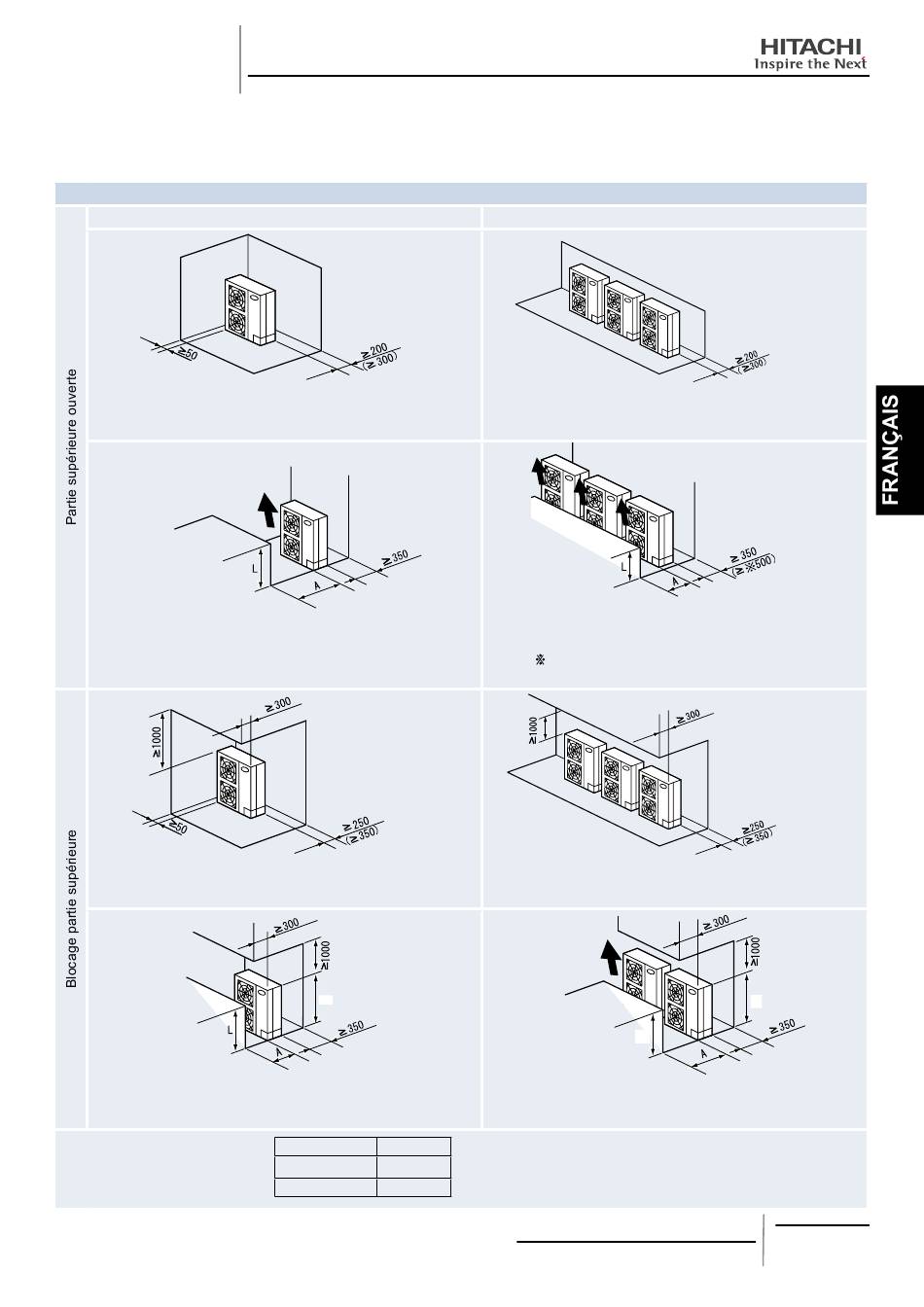

9.1.1. ESPACE D'INSTALLATION

RAS-(3~6)H(V)RNME-AF
−
Au moins 100 mm d'espace latéral sont à prévoir sur le côté du panneau de
branchement. Les dimensions entre ( ) sont les valeurs spécifiques pour 4 – 6 CV.
Au moins 150 mm (au moins 200 mm) d'espace arrière sont suffisants lorsque les
côtés droit et gauche sont ouverts.
Veillez à utiliser le manuel d'instructions du ventilateur. Laissez
les côtés droit et gauche ouverts.
Au moins 100 mm d'espace latéral sont à prévoir sur le côté du panneau de
branchement.
Les dimensions entre ( ) sont les valeurs spécifiques pour 4 – 6 CV.
Veillez à utiliser le manuel d'instructions du ventilateur.
Laissez les côtés droit et gauche ouverts.
La longueur A est conforme à celle
montrée dans le tableau suivant :
Blocage dans le côté admission
Installation simple
H
L
L 1/2H 600 ou plus
0 ＜ ≦
1/2H ＜ L ≦ H 1200 ou plus
Installation multiple (deux unités ou plus)
Laissez un espace de 100 mm entre les unités. Laissez les côtés droit et
gauche ouverts.
Les dimensions entre ( ) sont les valeurs spécifiques pour 4 – 6 CV.
Veillez à utiliser le manuel d'instructions du ventilateur. Laissez
un espace de 100 mm entre les unités. Laissez les côtés droit
et gauche ouverts. Lorsque le panneau arrière est exposé à la
lumière directe du soleil, assurez-vous que la longueur indiquée
par est de 500 ou plus.
Laissez un espace de 100 mm entre les unités. Laissez les côtés droit et
gauche ouverts.
Les dimensions entre ( ) sont les valeurs spécifiques pour 4 – 6 CV.
Veillez à utiliser le manuel d'instructions du ventilateur. Laissez
un espace de 100 mm entre les unités. Laissez les côtés droit et
gauche ouverts. L'installation en série autorise jusqu'à deux unités.
A
Veillez à utiliser le manuel d'instructions du ventilateur. Laissez un espace de
100 mm entre les unités. Laissez les côtés droit et gauche ouverts. L'installa-
tion en série autorise jusqu'à deux unités.
H
L
