Technische Daten

Anschluss an die Anlage

Bei der Verwendung mit einem Vollverstärker wird der audaphon DSP-24 an einen Eingang
angeschlossen, z. B. an den AUX-Eingang. Bei separatem Vor- und Endverstärker wird der
audaphon DSP-24 an die Ausgänge vom Vorverstärker und die Eingänge der Endstufe
angeschlossen.

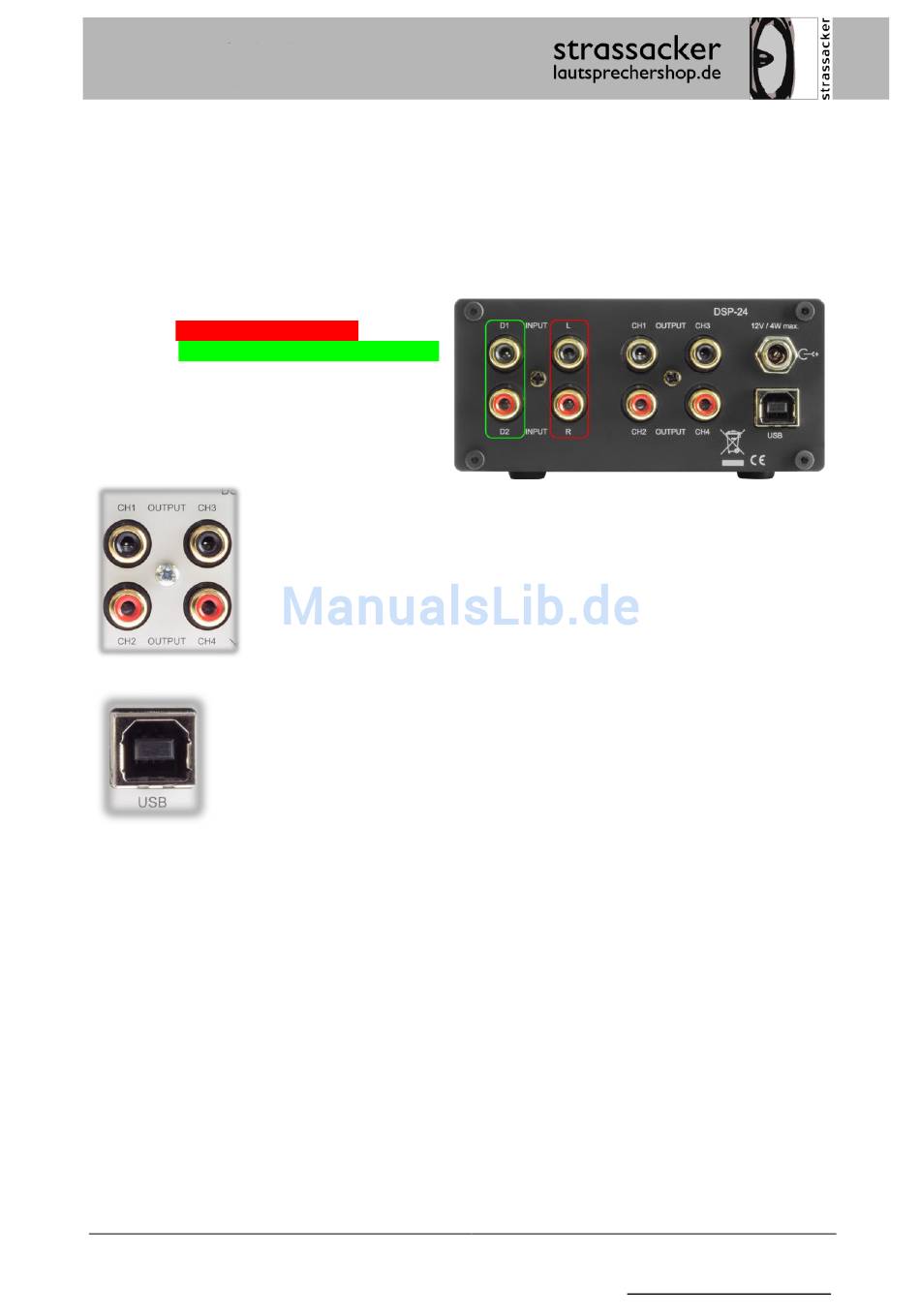

Anschlüsse:
Der audaphon DSP-24 ist mit einem
analogen Stereoeingang (L – R) und zwei
digitalen Koaxialeingängen (D1 – D2)
ausgestattet. Die Quelle wird über die
mitgelieferte Fernbedienung gewählt. Die
Koaxial-eingänge
Stereoformate als PCM oder S/PDIF, bis 96
kHz / 48 Bit.
Bei Quellen mit einem digitalen Ausgang, ist der Koaxialeingang am
audaphon
vorzuziehen. Bei dieser Anschlussart entfallen der D/A-Wandler im
Quellgerät und der A/D-Wandler im audaphon DSP-24 im Signalweg.
Für alle vier DSP-Kanäle (Channel 1 - Channel 4) gibt es analoge Cinch
Ausgänge. Alle vier Ausgänge können individuell dem rechten oder
linken Kanal zugeordnet werden.
USB:
Die Programmierung der einzelnen Kanäle erfolgt am PC über die Software
audaphon Filter Edit oder über die mitgelieferte Fernbedienung. Die
Datenübertragung erfolgt über die USB-Buchse. Der DSP wird zur
Programmierung über das mitgelieferte USB-Kabel mit dem PC verbunden.
Weitere Einzelheiten zur Programmierung stehen im Abschnitt „Software
und Treiber Installation".
Technische Daten
Analoge Eingänge
1 x Stereo Cinch, Eingangsimpedanz 10 kΩ, (5 Hz – 20 kHz, +/-0,5 dB)
-
- High Performance Operationsverstärker MC4580 im kompletten Signalweg
Digitale Eingänge
- 2 x Koaxial über Cinch-Buchsen, Eingangsimpedanz 75 Ohm
- PCM 32 kHz bis 96 kHz
- Abtastratenkonverter im DSP setzt um auf 48 kHz
- Fremdspannungsabstand > 111 dB (A)
Analoge Ausgänge
(Messdaten inkl. ADC, DAC, DSP)
- 4 x Cinch Buchsen (RCA)
- Fremdspannungsabstand > 108 dB (A) analog
- Kanaltrennung > 85 dB (bei analoger Einspeisung)
- Kanaltrennung > 90 dB (bei digitaler Einspeisung)
