Bedienungsanleitung
Technische Daten

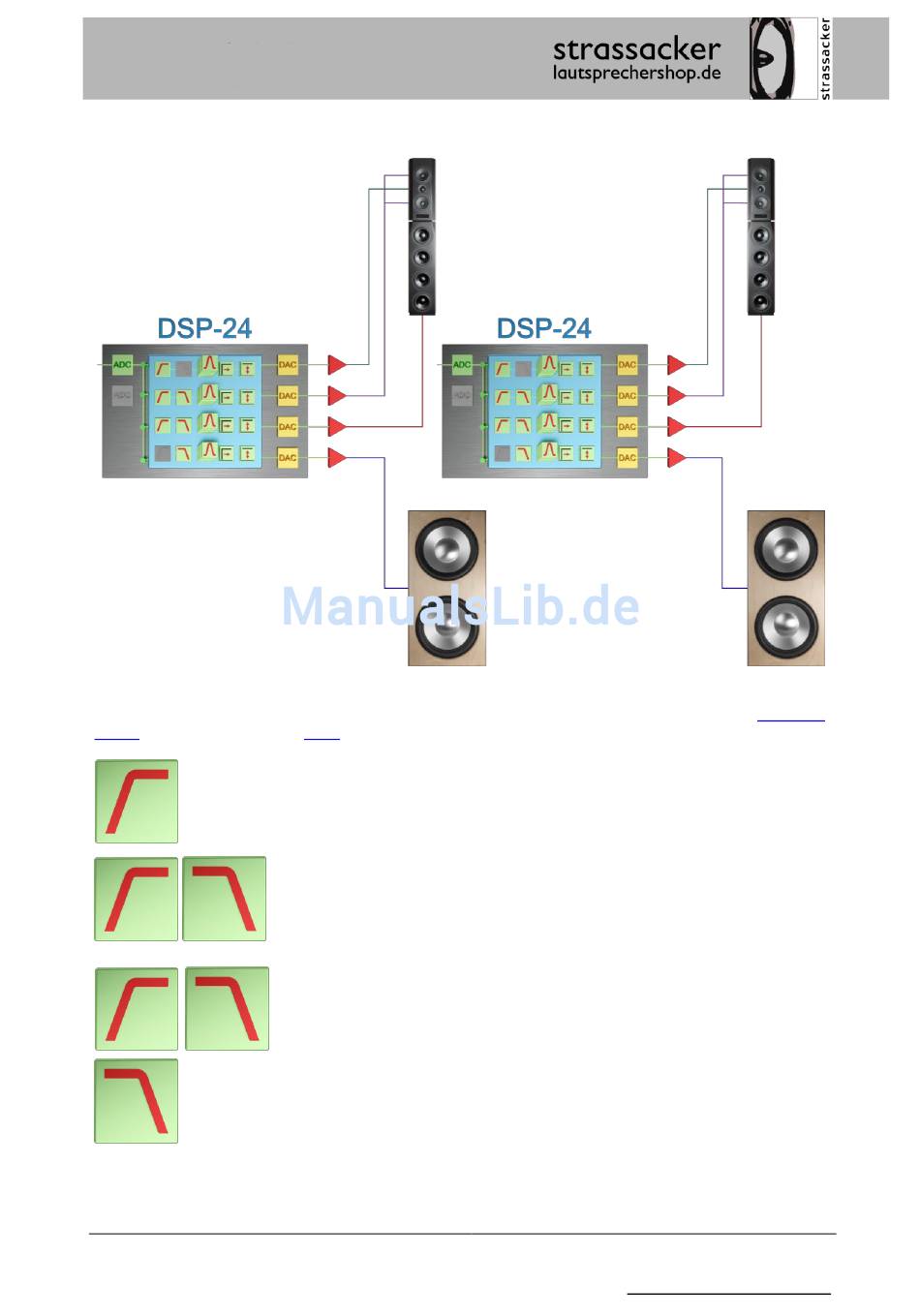

3-Wege Aktivlautsprecher und Subwoofer:
Ein audaphon DSP-24 wird an den rechten Kanal und der zweite DSP-24 wird an den linken Kanal
von der Signalquelle (Vorverstärker) angeschlossen. Bei unserem Beispiel haben wir die
Marco Lautsprecher mit dem
Für den Hochtöner wird ein Hochpassfilter verwenden. Wir haben in unserem
Beispiel 2.100 Hz als Übernahmefrequenz eingestellt. Der Kalottenhochtöner wird
mit einem Filter 3. Ordnung (18 dB / Oktave) angekoppelt.
Der DON wird bei 60 Hz angekoppelt und bekommt noch eine Tiefbassanhebung
bei 25 Hz.
Iris Strassacker Lautsprechershop, e. Kffr.
Albert-Schweitzer-Str. 34
76139 Karlsruhe
Deutschland
info@lautsprechershop.de
DON Subwoofer aktiviert.
Die Mitteltöner werden mit einem Hochpass- und einem Tiefpassfilter
beschaltet. Diese Kombination
Bandpassfilter genannt. Dieser Filter 2. Ordnung (12 dB / Oktave)
arbeitet zwischen 200 Hz und 2.100 Hz.
Der Tieftöner bekommt einen Bandpassfilter 2. Ordnung (12 dB /
Oktave). Die Übernahmefrequenzen liegen bei 200 Hz und 60 Hz.
aus zwei Filtern wird
