Beschreibung der Alcone Definition Serie ...................................................................................... 2
Technische Daten Alcone Sub10 Definition ............................................................................ 7
Lautsprecherchassis ............................................................................................................ 7
Zubehör ............................................................................................................................... 7
Frequenzgang auf Achse Alcone Sub10 Definition ........................................................................ 8
Technische Zeichnung und Stückliste Alcone Sub 10 Definition .................................................... 9
Aufbauanleitung Alcone Sub10 Definition .................................................................................... 10
Iris Straßacker, Lautsprechershop e. Kffr.
Albert-Schweitzer-Str. 34
76139 Karlsruhe
Deutschland
HRA 704762, Amtsgericht Mannheim

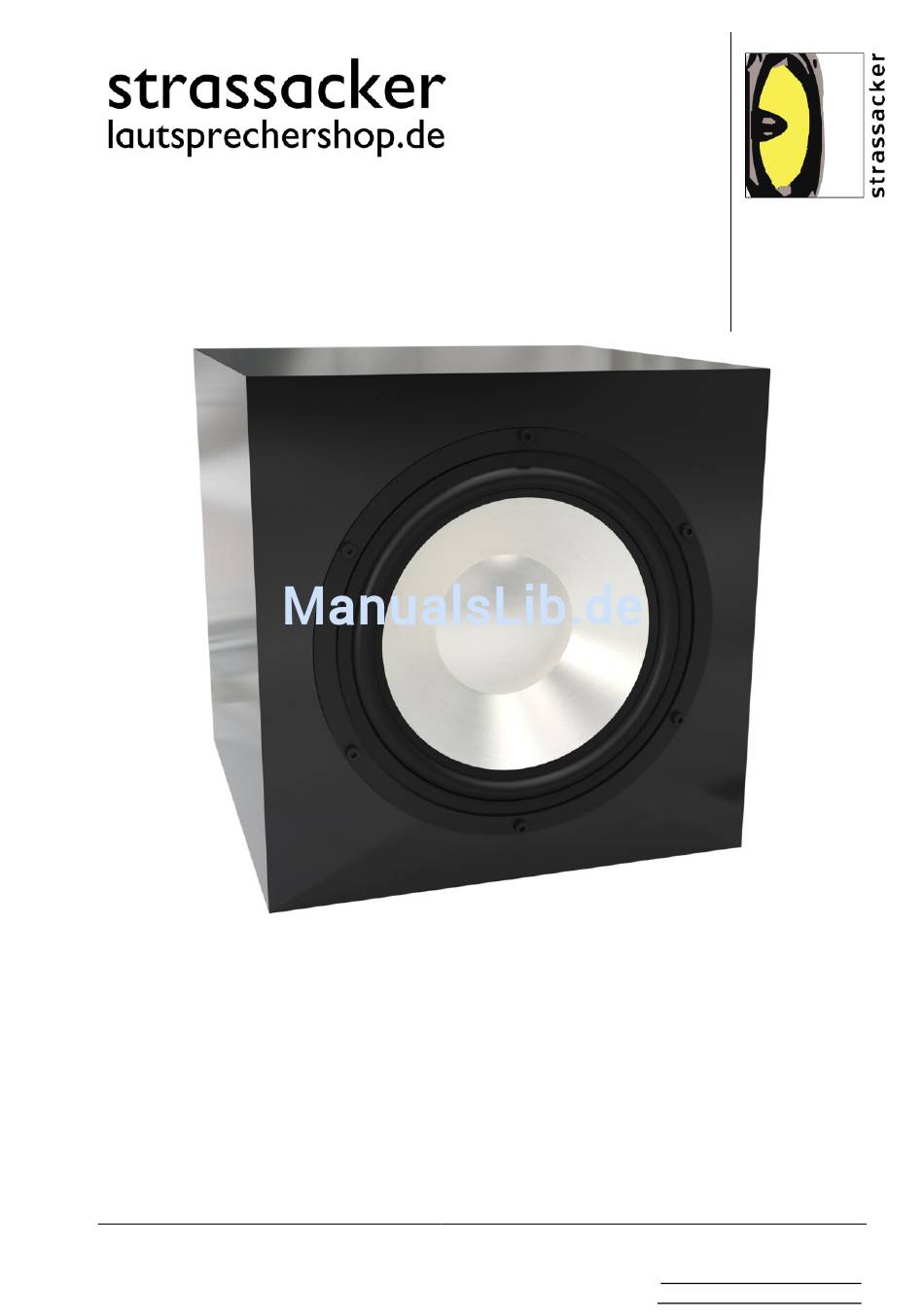

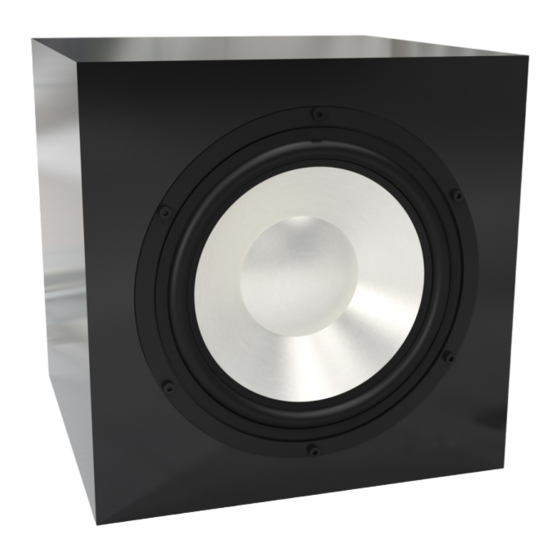

Alcone Sub10 Definition
Bauanleitung
individuelle HiFi Lösungen
www.lautsprechershop.de
info@lautsprechershop.de
Tel.: +49 721-97037 24
Fax: +49 721-97037 25
Werbung
Verwandte Anleitungen für Strassacker Alcone Sub10 Definition
Inhaltszusammenfassung für Strassacker Alcone Sub10 Definition
-
Seite 1: Inhaltsverzeichnis
Technische Daten Alcone Sub10 Definition ................7 Lautsprecherchassis ......................7 Zubehör ..........................7 Frequenzgang auf Achse Alcone Sub10 Definition ................ 8 Technische Zeichnung und Stückliste Alcone Sub 10 Definition ............ 9 Aufbauanleitung Alcone Sub10 Definition ..................10 Iris Straßacker, Lautsprechershop e. Kffr. -
Seite 2: Beschreibung Der Alcone Definition Serie
Vertreter der Definition-Serie. Alle Definition Subwoofer sind mit einem geschlossenen Gehäuse konstruiert, damit der Subwoofer wenig Volumen benötigt und ein vorzügliches Impulsverhalten vorweist. Der Alcone Sub10 Definition bildet da keine Ausnahme. Der Subwoofer ist auf ein Maximum an Präzision aus kleinstem Raum getrimmt. Frequenzweiche Der Subwoofer ist mit einem DT-80 Verstärker von... - Seite 3 - 3 - Gelb Reglerstellung 50 Hz Das Diagramm zeigt die Trennfrequenz bei drei Grün Reglerstellung Mitte unterschiedlichen Regler Stellungen. Links für eine Reglerstellung 150 Hz Trennfrequenz von 50 Hz. Diese Regler Stellung sollte bei großen Standlautsprechern gewählt werden. Eine mittige Regler Stellung entspricht circa 80 Hz Trennfrequenz und ist gut geeignet für große Regallautsprecher.
- Seite 4 - 4 - Subsonicfilter auf 23 Hz eingestellt. Für die Einstellungen an den Dipschaltern wird ein dünner Schraubendreher benötigt oder eine Pinzette. In den folgenden drei Tabellen sind die Anhebungen für +3 dB, +6 dB und die Subsonicfilter mit den entsprechenden Messungen erläutert. Bassentzerrung mit +3 dB Die Tabelle zeigt die Dipschalterstellung für eine 3 dB Anhebung.
- Seite 5 - 5 - Bassentzerrung mit +6 dB Die Tabelle zeigt die Dipschalterstellung für eine 6 dB Anhebung. Dipschalter Frequenz 20 Hz 25 Hz 30 Hz 35 Hz 40 Hz 45 Hz Rot = + 6 dB 20 Hz Das Diagramm zeigt die Messungen zum eingestellten Grün = + 6 dB 25 Hz Wert am Modul.
- Seite 6 Der Subwoofer spielt sauber und detailliert. Die konturierte Wiedergabe von tiefen Tönen macht einfach Spaß. Fazit Der Alcone Sub10 Definition ist ein kleiner Subwoofer für präzise Bässe und kleinere Räume. Er passt ausgezeichnet zu kleinen Satelliten. Er kann als einzelner Woofer betrieben werden oder im Stereobetrieb als Ergänzung für kleine Satelliten agieren.
-
Seite 7: Technische Daten Alcone Sub10 Definition
Bauanleitung Seite Aufbauanleitung Technische Daten Alcone Sub10 Definition Nennbelastbarkeit: 80 Watt Musikbelastbarkeit: 160 Watt Gehäusemaße (H x B x T): 340 x 340 x 340 mm Gehäusevolumen: 27 Liter (3,02 dm x 3,02 dm x 23,02 dm) Frequenzbereich (-8 dB): 35 –... -
Seite 8: Frequenzgang Auf Achse Alcone Sub10 Definition
Bauanleitung Seite Aufbauanleitung Frequenzgang auf Achse Alcone Sub10 Definition Lautsprechershop dBSPL Copyright © Iris Straßacker, Karlsruhe 2015... -
Seite 9: Technische Zeichnung Und Stückliste Alcone Sub 10 Definition
Bauanleitung Seite Aufbauanleitung Technische Zeichnung und Stückliste Alcone Sub 10 Definition Schnitt A-A 45° Fase 62,5 Name Bauteil Anzahl Abmessung in mm Alcone Sub 10 Definition Rückwand 340 x 340 x 19 Alcone Sub 10 Definition Seitenteil 340 x 302 x 19 Alcone Sub 10 Definition Front 340 x 340 x 19 Copyright ©... -
Seite 10: Aufbauanleitung Alcone Sub10 Definition
Bauanleitung Seite Aufbauanleitung Aufbauanleitung Alcone Sub10 Definition Der Aufbau vom Subwoofer Alcone Sub10 Definition ist sehr einfach. Sie benötigen für die Montage lediglich: den Holzzuschnitt aus der Stückliste oder den Bausatz von WOODSOUND Holzkaltleim (Holzkaltleim D3 oder D4) eine Stichsäge (und eine Fräse) einen Lötkolben... - Seite 11 Bauanleitung Seite Aufbauanleitung Schritt 3 zweite Seitenteil Leim bestreichen und einkleben. Bitte messen Sie immer alle Teile beim Einbauen nach. Auch die Dicke von einer MDF-Platte kann um 10 % abweichen. In Zahlen bedeutet das, dass eine 19 mm-Platte fast 21 mm stark sein kann. Bei zwei Seitenteilen ergibt das eine Toleranz von 4 mm.
- Seite 12 Bauanleitung Seite Aufbauanleitung Schritt 5 Das letzte Seitenteil kann eingeklebt werden. Auch hier eine exakte Ausrichtung zum Rand notwendig. Schritt 6 Die Front kann aufgeklebt werden. Die Fronten werden immer ein bis zwei Millimeter größer gefräst als in der Zeichnung angegeben. Holz ist ein Naturwerkstoff und dehnt sich aufgrund von Luftfeuchtigkeit oder Wärmeveränderung aus bzw.
- Seite 13 Die Gehäuse und die Front vom Alcone Sub10 Definition können im Lautsprechershop bestellt werden. Sie werden von WOODSOUND gefertigt und geliefert. Bei der Standardversion der Alcone Sub10 Definition handelt es sich um eine 19 mm starke, mit der CNC-Fräse bearbeitete MDF-Front und einen Korpus aus 19 mm MDF.
