3-Wege Aktivlautsprecher:
Bei der Ansteuerung eines 3-Wege Lautsprechers braucht man pro Kanal einen audaphon DSP-24.
In diesem Beispiel haben wir die
Für den
Beispiel 2.100 Hz als Übernahmefrequenz eingestellt. Der Kalottenhochtöner wird
mit einem Filter 3. Ordnung (18 dB / Oktave) angekoppelt.
Der
Der vierte Kanal vom audaphon DSP-24 bleibt ohne Verwendung.

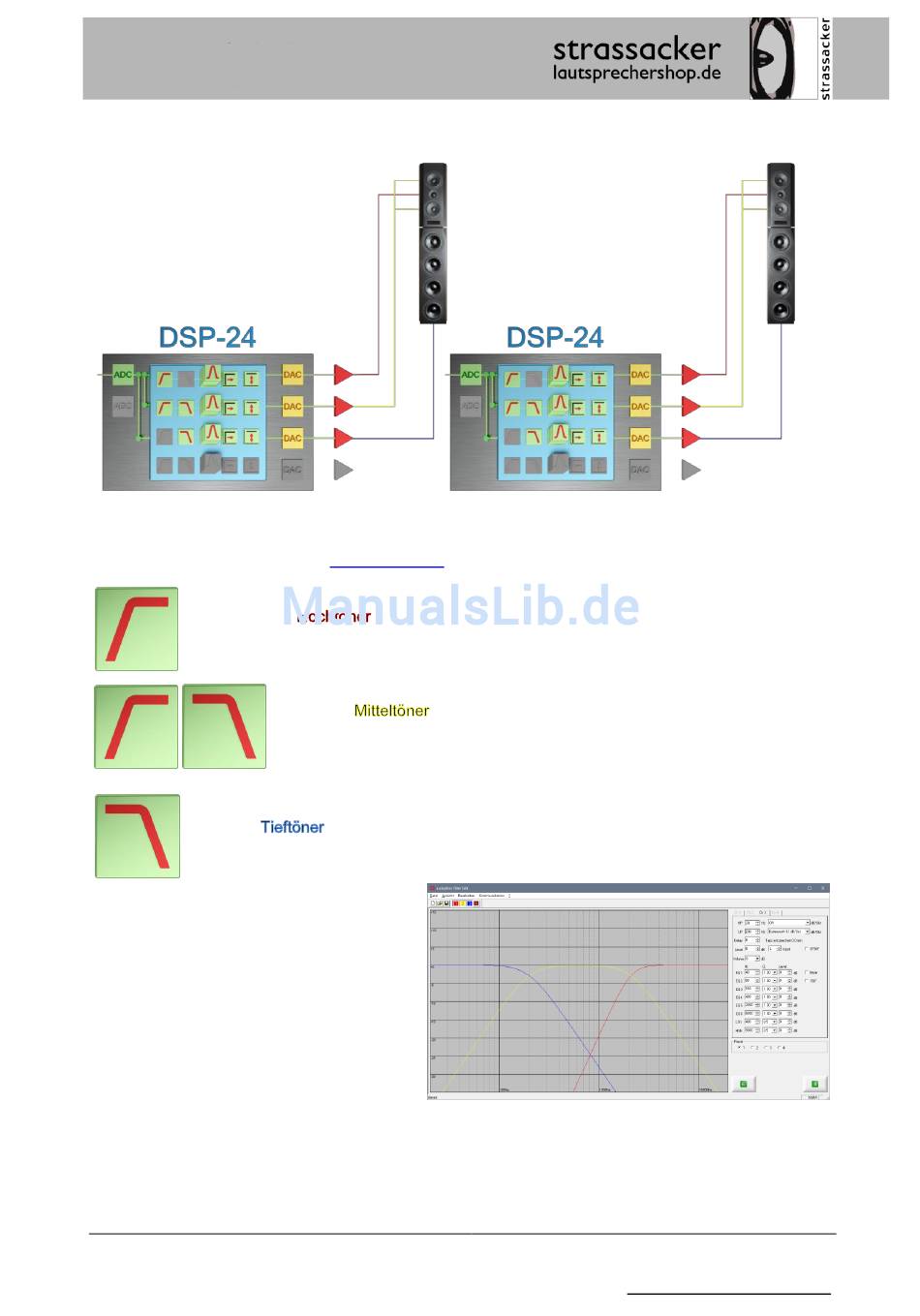

In der rechten Abbildung kann man die
Einstellungen in der Filter-Edit-Software
sehen. Der Tieftöner ist mit dem blauen
Graphen ganz links im Bild zu sehen. Der
Mitteltöner ist der gelbe Graph und der
Hochtöner ist der rote Graph.
Iris Strassacker Lautsprechershop, e. Kffr.
Albert-Schweitzer-Str. 34
76139 Karlsruhe
Deutschland
info@lautsprechershop.de
Raquel + Marco Lautsprecher aktiviert.
wird ein Hochpassfilter verwenden. Wir haben in unserem
Der wird mit einem Hochpass- und einem Tiefpassfilter
beschaltet. Diese Kombination
Bandpassfilter genannt. Dieser Filter 2. Ordnung (12 dB / Oktave)
arbeitet zwischen 200 Hz und 2.100 Hz.
ist mit einem Tiefpassfilter 2. Ordnung (12 dB / Oktave) beschaltet.
aus zwei Filtern wird
