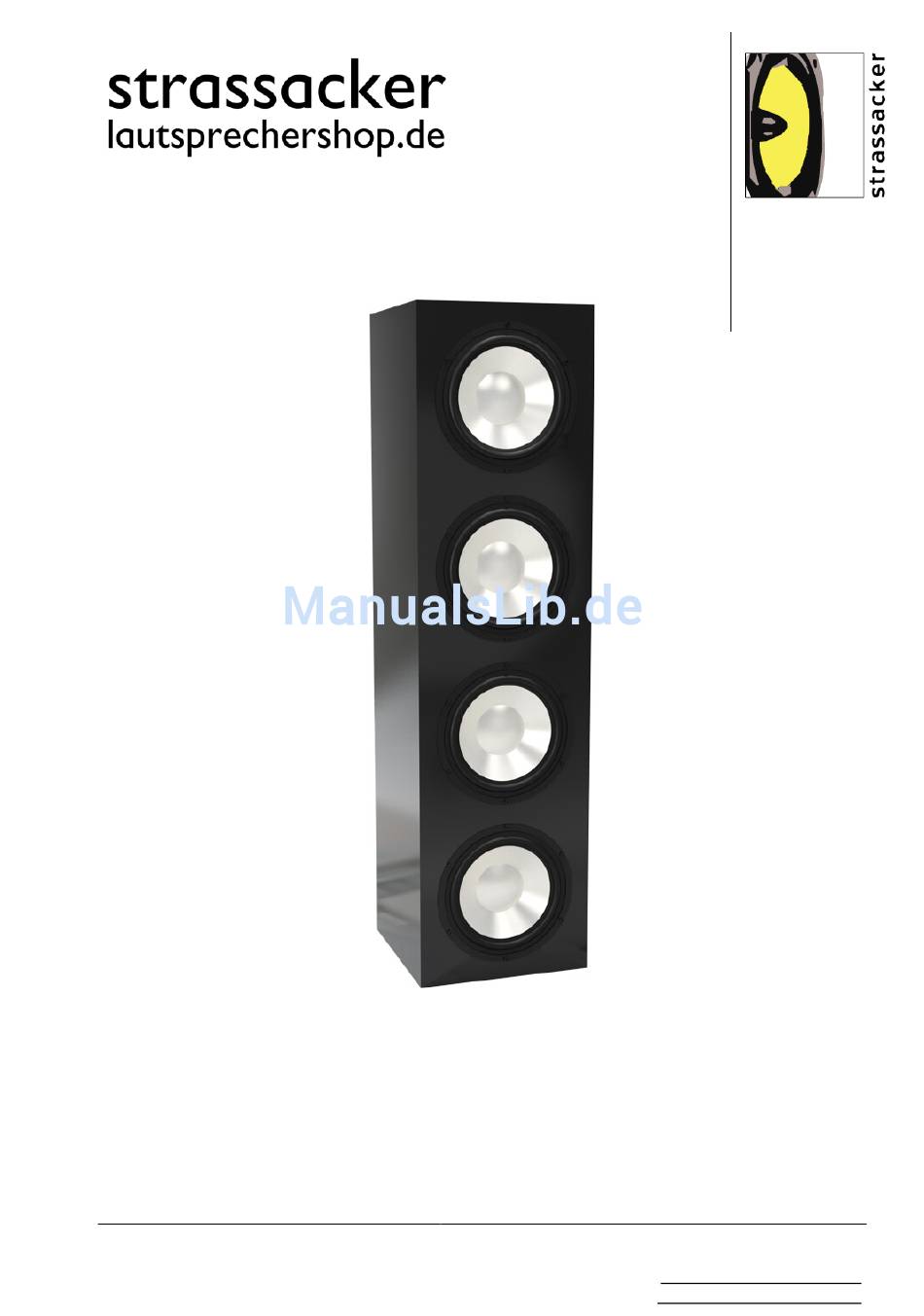

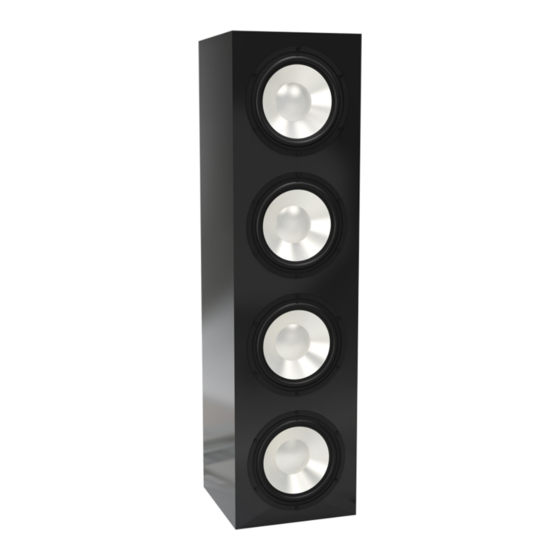

Alcone Sub40 Definition
Bauanleitung
individuelle HiFi Lösungen
www.lautsprechershop.de
info@lautsprechershop.de
Tel.: +49 721-97037 24
Fax: +49 721-97037 25
Werbung
Verwandte Anleitungen für Strassacker Alcone Sub40 Definition
Inhaltszusammenfassung für Strassacker Alcone Sub40 Definition
-
Seite 1: Inhaltsverzeichnis
Technische Daten Alcone Sub40 Definition ................7 Lautsprecherchassis ......................7 Zubehör ..........................7 Frequenzgang auf Achse Alcone Sub40 Definition ................ 8 Technische Zeichnung und Stückliste Alcone Sub40 Definition ............. 9 Aufbauanleitung Alcone Sub40 Definition ..................10 Iris Straßacker, Lautsprechershop e. Kffr. individuelle HiFi Lösungen Albert-Schweitzer-Str. -
Seite 2: Beschreibung Der Alcone Definition Serie
Der Subwoofer ist auf ein Maximum an Präzision aus kleinstem Raum getrimmt. Frequenzweiche Der Alcone Sub40 Definition ist mit einem DT-300 Verstärker von Detonation bestückt. In diesem Modul ist eine aktive Frequenzweiche integriert. Die Frequenzweiche bietet nicht nur einen Filter für die tiefen Töne, auch eine Bassentzerrung, eine stufenlose... -
Seite 3: Dipschalter
- 3 - Dipschalter Die acht Dipschalter sind für die Bassentzerrung / Subsonicfilter (Schalter 1-6) und den Limiter (Schalter 7 und 8). Die untere Schalterstellung ist 0 (AUS) und die obere Schalterstellung ist 1 (AN). Beim Limiter sollte die Einstellung für 4 Ohm gewählt werden (Schalter 7 = AUS; Schalter 8 = AN). In dem Beispielbild sind beide Schalter für den Limiter auf AUS und somit ist der Limiter deaktiviert. - Seite 4 - 4 - Bassentzerrung mit +3 dB Die Tabelle zeigt die Dipschalterstellung für eine 3 dB Anhebung. Die braunen Zahlen zeigen die Einstellung für Limiter. Beim Dipschalter Frequenz Subwoofer wird der Limiter auf ein 4 Ohm Chassis angepasst. Der Dipschalter 20 Hz 7 ist auf Position 0, d.
- Seite 5 - 5 - Bassentzerrung mit +6 dB Die Tabelle zeigt die Dipschalterstellung für eine 6 dB Anhebung. Die braunen Zahlen zeigen die Einstellung für den Limiter. Beim Sub40 Dipschalter Frequenz Definition wird der Limiter auf 4 Ohm angepasst. 20 Hz 25 Hz 30 Hz 35 Hz...
- Seite 6 Kollegen. Fazit Der Alcone Sub40 Definition ist ein Subwoofer für besonders präzise Bässe. Er passt ausgezeichnet zu allen Lautsprechern mit dem Focus auf Genauigkeit. Er kann als einzelner Woofer betrieben werden oder im Stereobetrieb als Ergänzung für bestehende Standlautsprecher oder Monitore agieren.
-
Seite 7: Technische Daten Alcone Sub40 Definition
Bauanleitung Seite Aufbauanleitung Technische Daten Alcone Sub40 Definition Nennbelastbarkeit: 300 Watt Musikbelastbarkeit: 600 Watt Gehäusemaße (H x B x T): 680 x 340 x 340 mm Gehäusevolumen: 58 Liter (6,42 dm x 3,02 dm x 3,02 dm) Frequenzbereich (-8 dB): 35 –... -
Seite 8: Frequenzgang Auf Achse Alcone Sub40 Definition
Bauanleitung Seite Aufbauanleitung Frequenzgang auf Achse Alcone Sub40 Definition Lautsprechershop dBSPL Copyright © Iris Straßacker, Karlsruhe 2015... -
Seite 9: Technische Zeichnung Und Stückliste Alcone Sub40 Definition
Bauanleitung Seite Aufbauanleitung Technische Zeichnung und Stückliste Alcone Sub40 Definition Schnitt B-B Schnitt A-A Teil Name Anzahl Abmessung in mm Alcone Sub40 Definition Boden 340 x 302 x 19 Alcone Sub40 Definition Rückwand 1360 x 340 x 19 Alcone Sub40 Definition Front... -
Seite 10: Aufbauanleitung Alcone Sub40 Definition
Bauanleitung Seite Aufbauanleitung Aufbauanleitung Alcone Sub40 Definition Der Aufbau vom Subwoofer Alcone Sub40 Definition ist sehr einfach. Sie benötigen für die Montage lediglich: den Holzzuschnitt aus der Stückliste oder den Bausatz von WOODSOUND Holzkaltleim (Holzkaltleim D3 oder D4) eine Stichsäge (und eine Fräse) einen Lötkolben... - Seite 11 Bauanleitung Seite Aufbauanleitung Schritt 3 erste Seitenteil Leim bestreichen und einkleben. Bitte messen Sie immer alle Teile beim Einbauen nach. Auch die Dicke von einer MDF-Platte kann um 10 % abweichen. In Zahlen bedeutet das, dass eine 19 mm-Platte fast 21 mm stark sein kann.
- Seite 12 Bauanleitung Seite Aufbauanleitung Schritt 6 Das letzte Seitenteil kann eingeklebt werden. Auch hier ist eine exakte Ausrichtung zum Rand notwendig. Schritt 7 Die Front ausrichten und aufkleben. Die Fronten werden immer ein bis zwei Millimeter größer gefräst als in der Zeichnung angegeben. Holz ist ein Naturwerkstoff und dehnt sich aufgrund Luftfeuchtigkeit...
- Seite 13 Die Gehäuse und die Front vom Alcone Sub40 Definition können im Lautsprechershop bestellt werden. Sie werden von WOODSOUND gefertigt und geliefert. Bei der Standardversion der Alcone Sub40 Definition handelt es sich um eine 19 mm starke, mit der CNC-Fräse bearbeitete MDF-Front und einen Korpus aus 19 mm MDF.
