Technische Daten ............................................................................................................................4
Lautsprecherchassis ........................................................................................................................4
Zubehör ............................................................................................................................................4
Frequenzweiche ...............................................................................................................................4
Frequenzgänge und Messungen......................................................................................................5
Technische Zeichnung und Stückliste..............................................................................................8
Aufbauanleitung ...............................................................................................................................9
Iris Strassacker
Albert-Schweitzer-Str. 34
76139 Karlsruhe
Deutschland
info@lautsprechershop.de
Bauanleitung

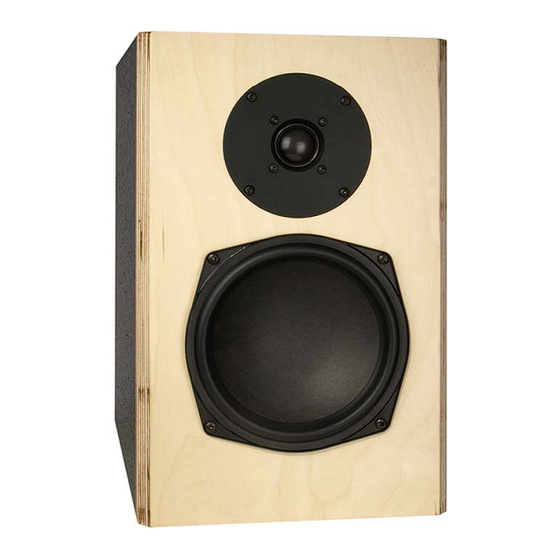

Abbildung 1: Aras Monitor
Aras
individuelle HiFi Lösungen
Tel.: +49 721-97037 24
Fax: +49 721-97037 25
www.lautsprechershop.de

Werbung

loading

Verwandte Anleitungen für Strassacker Aras

Inhaltszusammenfassung für Strassacker Aras

  • Seite 1: Inhaltsverzeichnis

    Bauanleitung Aras Abbildung 1: Aras Monitor Technische Daten ..........................4 Lautsprecherchassis ........................4 Zubehör ............................4 Frequenzweiche ..........................4 Frequenzgänge und Messungen......................5 Technische Zeichnung und Stückliste....................8 Aufbauanleitung ..........................9 Iris Strassacker individuelle HiFi Lösungen Albert-Schweitzer-Str. 34 Tel.: +49 721-97037 24 76139 Karlsruhe Fax: +49 721-97037 25 Deutschland www.lautsprechershop.de...
  • Seite 2 Tiefgang. Die Kunst einer Entwicklung besteht also darin, eine gute Balance zwischen Wirkungsgrad, Tiefgang, Auflösung und Gehäusegröße zu finden. Bei der Entwicklung des Aras-Monitors war unser Ziel, den Wirkungsgrad und die Auflösung zu maximieren. Es sollte ein Lautsprecher entstehen, der sogar für Röhrenliebhaber interessant ist.
  • Seite 3 Musikmaterial sehr entspannt und fein auflösend. Das Ergebnis ist ein kleiner Geheimtipp für High-Ender mit Geldspar-Absicht. Die Frequenzweiche wurde beim Aras-Projekt bewusst minimalistisch gehalten. Wir haben uns für ein Filter 2. Ordnung entschieden und beide Weichenzweige mit 12 dB-Filtern versehen. Der Hochtöner, der einen höheren Wirkungsgrad als der Mittel-Tieftöner besitzt, wurde mit einem...

  • Seite 4: Technische Daten

     Lautsprecherkabel 2 x 1,5 mm², transparent  Pan-Schrauben 3,5 x 17 schwarz  Frequenzweichenbauteile zum Aufbau auf eine Holzplatte (die Impedanzkorrektur muss separat bestellt werden und ist nicht im Lieferumfang enthalten)  Bauplan Frequenzweiche Abbildung 5: Schaltbild der Aras-Frequenzweiche Copyright © Iris Strassacker, Karlsruhe 2012...

  • Seite 5: Frequenzgänge Und Messungen

    Seite Technische Daten Frequenzgänge und Messungen Frequenzgang auf Achse Summe = Blau Hochtonzweig = Grün Tieftonzweig = Abbildung 6: Aras-Frequenzgang der einzelnen Kreise und Summenfrequenzgang Frequenzgang unter Winkel 0° = Blau 15° = Grün 30° = 45° = Violett Abbildung 7: Aras-Frequenzgänge unter verschiedenen Winkeln...
  • Seite 6 Bauanleitung Seite Technische Daten Impedanz-Frequenzgang ohne Impedanzkorrektur = Blau mit Impedanzkorrektur = Abbildung 8: Aras-Impedanzverlauf mit und ohne Impedanzkorrektur Wasserfallspektrum Abbildung 9: Aras-Wasserfallspektrum auf Achse (0°) Copyright © Iris Strassacker, Karlsruhe 2012...
  • Seite 7 Technische Daten Klirrfaktor-Frequenzgänge 85 dB mittlerem Schalldruckpegel K2 = Blau K3 = K5 = Grün Abbildung 10: Aras-Klirrmessung bei 85 dB Klirrfaktor-Frequenzgänge 95 dB mittlerem Schalldruckpegel K2 = Blau K3 = K5 = Grün Abbildung 11: Aras-Klirrmessung bei 95 dB...

  • Seite 8: Technische Zeichnung Und Stückliste

    Iris Strassacker, individuelle HiFi-Lösungen www.lautsprechershop.de Albert-Schweitzer-Str. 34 76139 Karlsruhe Material: Tel.: +49 (721) 970 37 24 Fax.: +49 (721) 970 37 25 18 mm Multiplex Copyright © Iris Strassacker, Karlsruhe 2011 Abbildung 12: technische Zeichnung Copyright © Iris Strassacker, Karlsruhe 2012...

  • Seite 9: Aufbauanleitung

     eine Stichsäge (und eine Fräse)  einen Lötkolben  unseren Bausatz Aras Wir zeigen Ihnen Schritt für Schritt, wie einfach der Monitor Aras zusammengebaut werden kann. Schritt 1 Die Front auf die Arbeitsfläche legen und das erste Seitenteil verkleben.
  • Seite 10 Nach der Trockenzeit können Sie die Versteifung anpassen. Abbildungen Zeichnung entsprechen der High-End-Version der Aras. Bei der günstigsten Version wurde ein Terminal vorgesehen, keine separaten Polklemmen. Sie müssen also noch die Positionierung für das Terminal bestimmen und ein Loch in die Rückwand sägen oder fräsen.
  • Seite 11 Die Aras sind tolle Monitore, die mit Kraft, Spielfreude und Dynamik überzeugen. Der hohe Wirkungsgrad beweist, dass auch kleine Lautsprecher für Röhrenverstärker geeignet sind. Wir hoffen, dass Sie mit den Aras genau so viel Spaß haben wie wir, und freuen uns auf Ihre Rückmeldung. Gern können Sie Ihre Wünsche und Hinweise an daniel@lautsprechershop.de...
  • Seite 12 Bei gewerblicher Nutzung ist die Genehmigung möglicher Lizenzinhaber einzuholen. Die Beschreibung wurde mit großer Sorgfalt erstellt, dennoch sind Fehler nicht ausgeschlossen. Falls Sie solche entdecken, sind wir Ihnen für eine Mitteilung dankbar. Copyright © Iris Strassacker, Karlsruhe 2012...
