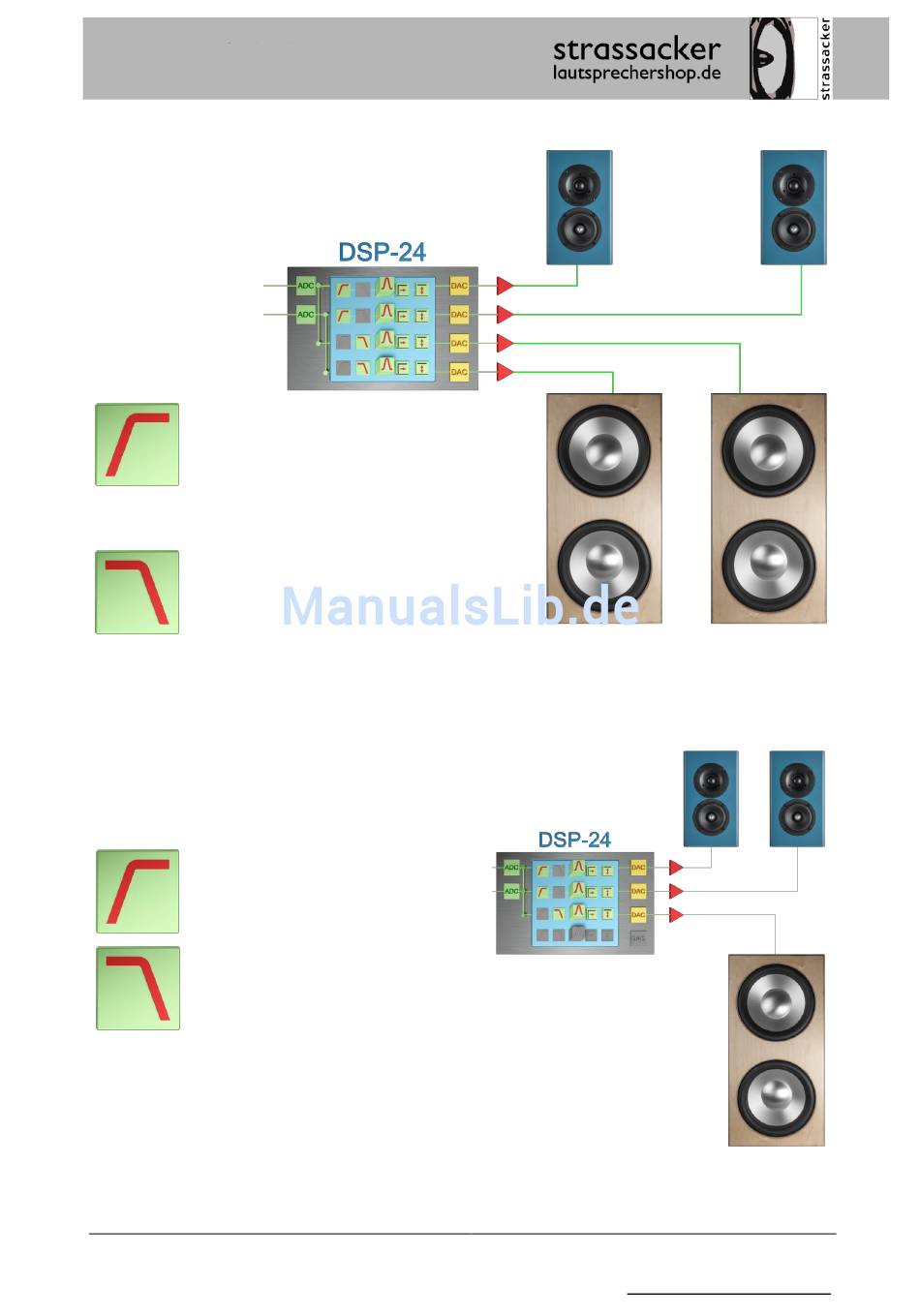

Zwei Subwoofern und zwei Satelliten:
Wenn zwei Satelliten im Stereobetrieb angeschlossen sind,
kann man die Subwoofer auch Stereo betreiben. Es werden
beide Eingänge des DSP-24 an die Signalquelle (den
Vorverstärker) angeschlossen; die Ausgänge
1 und 2 werden an die Stereo-
Verstärker für die
Satelliten
angeschlossen und
die Ausgänge 3 und
4 werden an die
Subwooferverstärker
angeschlossen.
Die Satelliten
werden mit einem Hochpassfilter
von tiefen Tönen befreit. Kleine Satelliten kann
man bei 100 Hz trennen. Dann sollten aber die
Subwoofer in der Nähe stehen. Erst ab 80 Hz
kann man den Subwoofer nicht mehr orten. Also wenn es
die Satelliten erlauben, immer unter 100 Hz trennen.
Die Subwoofer werde mit dem Tiefpassfilter
von den hohen Tönen befreit und über
Trennfrequenz und Steilheit der Filter an die
Satelliten angekoppelt.
Mit dem Delay, den Equalizern und der Lautstärkeanpassung werden die Komponenten aufeinander
und den Raum angepasst. Der audaphon DSP-24 kann die Gesamtlautstärke über die
Fernbedienung regeln.
Ein Subwoofern und zwei Satelliten:
Es werden beide Eingänge des DSP-24 an die Signalquelle (den
Vorverstärker) angeschlossen; die Ausgänge 1 und 2 werden an die Stereo-
Verstärker für die Satelliten angeschlossen und der Ausgang 3 wird an den
Subwooferverstärker angeschlossen.
Die Satelliten
Hochpassfilter
entlastet. Es werden meist 12 dB Filter
bei 80 bis 100 Hz verwendet.
Der Subwoofer
Tiefpassfilter von den hohen Tönen befreit.
Bei Verwendung von einem Subwoofer wird der rechte und linke
Kanal addiert und auf einen Ausgang gelegt. Es wird ein
sogenanntes Summensignal gebildet. Somit bekommt der Subwoofer alle auf
der Quelle vorhandenen Tieftonsignale, egal ob diese tiefen Töne auf der
linken oder rechten Spur gespeichert sind.
Mit dem Delay, den Equalizern und der Lautstärkeanpassung werden die
Komponenten aufeinander und den Raum angepasst.
