Anschluss an die Anlage ............................................................................................................... 2
Technische Daten ......................................................................................................................... 2
Software und Treiber Installation ................................................................................................... 4
Bedienoberfläche ................................................................................................................. 7
Konfigurationsbeispiele ........................................................................................................ 8
Empfangen und Senden der Konfiguration ........................................................................ 15
Kopieren von Presets......................................................................................................... 15
Kopieren von Kanälen........................................................................................................ 15
Grundlagen zum DSP.................................................................................................................. 16
Anwendungsbeispiele für den DSP-24 ........................................................................................ 18
Sicherheitshinweise ..................................................................................................................... 24
Iris Strassacker Lautsprechershop, e. Kffr.
Albert-Schweitzer-Str. 34
76139 Karlsruhe
Deutschland
info@lautsprechershop.de

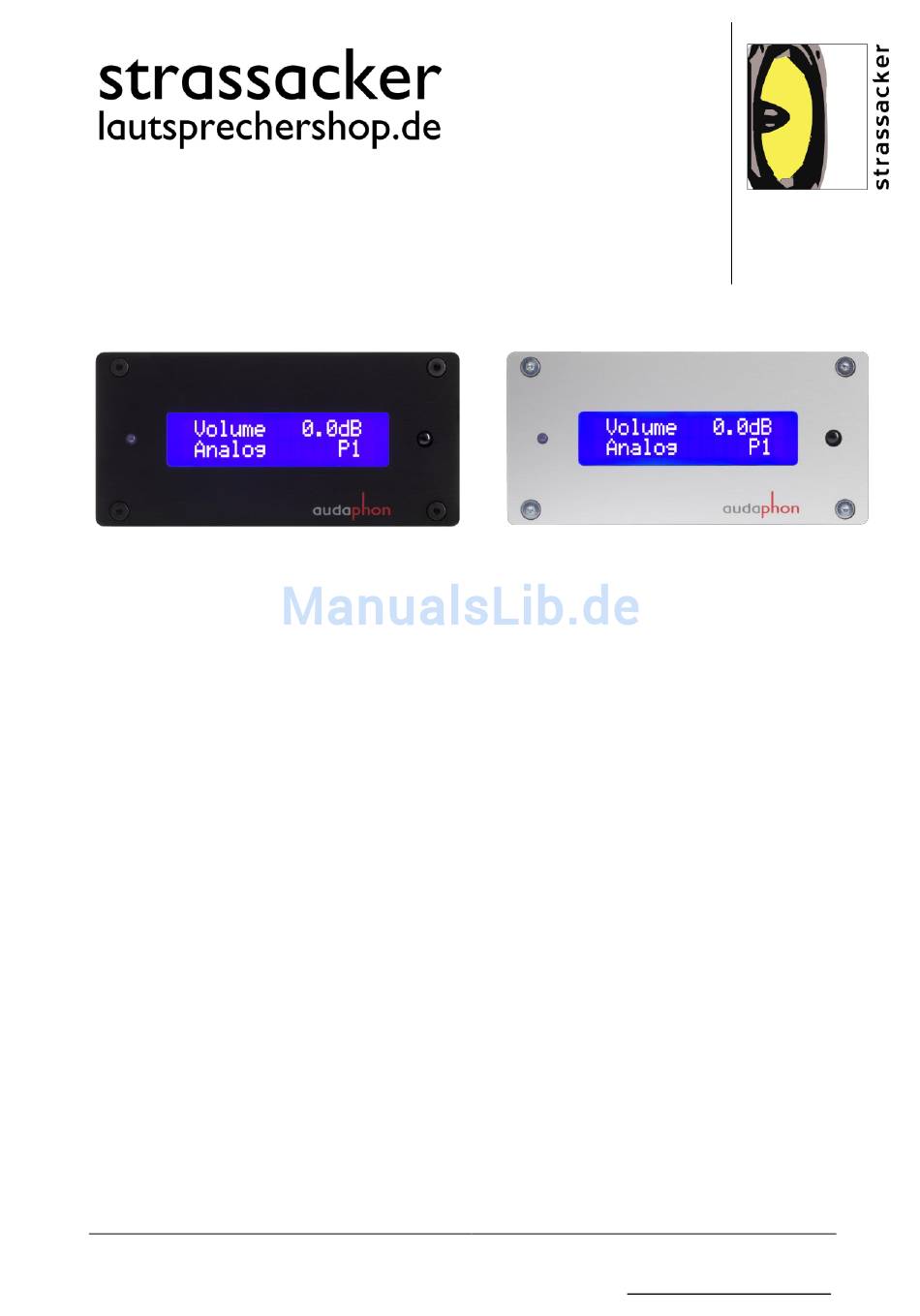

Bedienungsanleitung

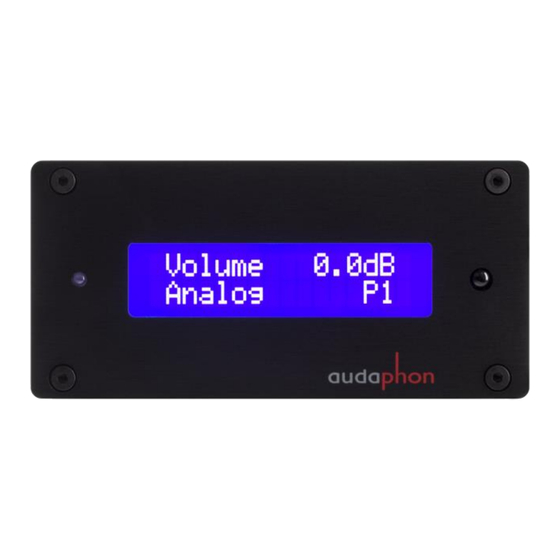

audaphon DSP-24
individuelle HiFi Lösungen
Tel.: +49 721-97037 24
Fax: +49 721-97037 25
www.lautsprechershop.de
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Strassacker audaphon DSP-24
Inhaltszusammenfassung für Strassacker audaphon DSP-24
-
Seite 1: Inhaltsverzeichnis
Kopieren von Presets......................15 Kopieren von Kanälen......................15 Grundlagen zum DSP........................16 Anwendungsbeispiele für den DSP-24 ..................18 Sicherheitshinweise ........................24 Iris Strassacker Lautsprechershop, e. Kffr. individuelle HiFi Lösungen Albert-Schweitzer-Str. 34 Tel.: +49 721-97037 24 76139 Karlsruhe Fax: +49 721-97037 25 Deutschland www.lautsprechershop.de... -
Seite 2: Anschluss An Die Anlage
Technische Daten Anschluss an die Anlage Bei der Verwendung mit einem Vollverstärker wird der audaphon DSP-24 an einen Eingang angeschlossen, z. B. an den AUX-Eingang. Bei separatem Vor- und Endverstärker wird der audaphon DSP-24 an die Ausgänge vom Vorverstärker und die Eingänge der Endstufe angeschlossen. - Seite 3 Datenkabel USB - A / B Fernbedienung Abmessungen und Gewicht (Höhe x Breite x Tiefe) 54 mm x 107 mm x 133 mm (Gewicht) 550 g Iris Strassacker Lautsprechershop, e. Kffr. individuelle HiFi Lösungen Albert-Schweitzer-Str. 34 Tel.: +49 721-97037 24 76139 Karlsruhe...
-
Seite 4: Software Und Treiber Installation
DSP-24 vier Kanäle verfügbar. Alle Konfigurationen lassen sich als Datei auf dem PC abspeichern. Bei Bedarf kann man die Dateien aufrufen und auf das audaphon DSP-24 zurückspielen. Auch das Auslesen von audaphon Geräten ist möglich. Treiber und Software Download... - Seite 5 Das Programm möchte den Treiber in folgendem Pfad ablegen: C:\Program Files (x86)\Cypress\Cypress USB-Serial Driver Bitte die automatische Einstellung belassen und auf den Button „Install“ drücken. Iris Strassacker Lautsprechershop, e. Kffr. individuelle HiFi Lösungen Albert-Schweitzer-Str. 34 Tel.: +49 721-97037 24 76139 Karlsruhe...
- Seite 6 Technische Daten Schritt 4 Das Programm wird in den Dateipfad installiert. Schritt 5 Zum Schluss die Installation mit „Finish“ bestätigen. Iris Strassacker Lautsprechershop, e. Kffr. individuelle HiFi Lösungen Albert-Schweitzer-Str. 34 Tel.: +49 721-97037 24 76139 Karlsruhe Fax: +49 721-97037 25 Deutschland www.lautsprechershop.de...
-
Seite 7: Bedienoberfläche
(Ch 1 / Ch 2 Ch 3 4) werden die Kanäle ausgewählt. Jeder Kanal kann individuell konfiguriert werden. Iris Strassacker Lautsprechershop, e. Kffr. individuelle HiFi Lösungen Albert-Schweitzer-Str. 34 Tel.: +49 721-97037 24 76139 Karlsruhe Fax: +49 721-97037 25 Deutschland www.lautsprechershop.de... -
Seite 8: Konfigurationsbeispiele
Konfigurationsbeispiele In den folgenden Beispielen werden verschiedene Anwendungen vom audaphon DSP-24 erläutert. Beispiel 1: zwei Subwoofer und zwei Satelliten Der erste Reiter wird hervorgehoben. Im HP Fenster (Hochpass) sind 20 Hz voreingestellt und die Flankensteilheit steht auf Off. Der Wert wird auf 80 Hz erhöht und die Flankensteilheit auf Linkwitz-Riley 12 dB/Oct geändert. - Seite 9 Beispiel auf -6 dB), desto stärker wird die Resonanzspitze bedämpft. Durch Variation der beiden Werte Q und Level kann man den Frequenzgang der Lautsprecher gezielt Iris Strassacker Lautsprechershop, e. Kffr. individuelle HiFi Lösungen Albert-Schweitzer-Str. 34 Tel.: +49 721-97037 24 76139 Karlsruhe...
- Seite 10 Bei Kanal 1 für den Hochtonbereich wählen wir den Wert HP = 2100 Hz Butterworth mit einer Flankensteilheit von 18 dB. Am Ende unserer Einstellungen senden wir die Konfigurationen mit dem Button "S" (Schaltfläche für Senden) zum audaphon DSP-24. Iris Strassacker Lautsprechershop, e. Kffr. individuelle HiFi Lösungen Albert-Schweitzer-Str.
- Seite 11 Frequenz das Frequenzband zu den tiefen Frequenz das Frequenzband zu den hohen Frequenzen bzw. senkt Frequenzen bzw. senkt Frequenzband ab. Frequenzband ab. Iris Strassacker Lautsprechershop, e. Kffr. individuelle HiFi Lösungen Albert-Schweitzer-Str. 34 Tel.: +49 721-97037 24 76139 Karlsruhe Fax: +49 721-97037 25 Deutschland www.lautsprechershop.de info@lautsprechershop.de...
- Seite 12 In dem Beispiel oben kann man einen Low-Shelf Filter sehen mit der Frequenz 200 Hz, einer Güte von 0,5 und einer Anhebung von +4 dB. Im Bild unten ist der gleiche Filter aber mit einer Absenkung von -12 dB zu sehen. Iris Strassacker Lautsprechershop, e. Kffr. individuelle HiFi Lösungen Albert-Schweitzer-Str. 34 Tel.: +49 721-97037 24...
- Seite 13 In dem Beispiel oben kann man einen High-Shelf Filter sehen mit der Frequenz 2000 Hz, einer Güte von 0,5 und einer Anhebung von +6 dB. Im Bild unten ist der gleiche Filter aber mit einer Absenkung von -12 dB zu sehen. Iris Strassacker Lautsprechershop, e. Kffr. individuelle HiFi Lösungen Albert-Schweitzer-Str. 34 Tel.: +49 721-97037 24...
- Seite 14 Einstellung, muss der Lautsprecher gemessen werden und die Filter müssen genau angepasst werden. Gern können Sie diesen Service für Ihre Lautsprecher bei uns anfragen. Iris Strassacker Lautsprechershop, e. Kffr. individuelle HiFi Lösungen Albert-Schweitzer-Str. 34 Tel.: +49 721-97037 24...
-
Seite 15: Empfangen Und Senden Der Konfiguration
+ S) unter einem definierten Dateinamen auf dem PC abspeichern und jederzeit unter Datei / Öffnen (Strg + O) wieder aufrufen und bearbeiten. Mit einem Klick auf den Button "S" (Schaltfläche für Senden) werden diese Einstellwerte an das audaphon DSP-24 gesendet. Man kann auch die Konfigurationen (Presets) aus dem audaphon DSP-24 auslesen. -
Seite 16: Grundlagen Zum Dsp
Aufwand realisieren wären. Das Bild zeigt den schematischen Aufbau vom audaphon DSP-24. Im Eingangsbereich wandeln die Analog- Digital-Konverter ( ) das analoge Signal in ein digitales Signal um. Der Digital-Signal-Prozessor ( ) verarbeitet die Daten nach den eingestellten Konfigurationen. - Seite 17 Vorgang nennt man Routing. Beim audaphon DSP-24 können mit dem Routing auch Summensignale gebildet werden, d. h. der rechte und linke Kanal werden addiert und auf einen Ausgang gelegt. Diese Addition von Signalen braucht man z. B. für Subwoofer. Jedem der vier Kanäle kann man parametrische Equalizer zuordnen.
-
Seite 18: Anwendungsbeispiele Für Den Dsp-24
Seite Technische Daten Anwendungsbeispiele für den DSP-24 Mit dem audaphon DSP-24 lassen sich verschiedene Konfigurationen aufbauen. Die Bandbreite reicht von Vollbereichslautsprechern über teilaktive Lösungen bis zu vollaktiven 4-Wege-Kombinationen. Vorhandene Lautsprecher lassen sich dank des audaphon DSP-24 optimal an den Hörraum anpassen. Raumresonanzen, stehende Wellen, klangverändernde Reflektionen usw. - Seite 19 12 dB / Oktave Flankensteilheit. Kanal 3 und 4 sind identisch und somit kann man nur den braunen Kanal 4 als Graphen sehen. Iris Strassacker Lautsprechershop, e. Kffr. individuelle HiFi Lösungen Albert-Schweitzer-Str. 34 Tel.: +49 721-97037 24 76139 Karlsruhe...
- Seite 20 Trennfrequenz und Steilheit der Filter an die Satelliten angekoppelt. Mit dem Delay, den Equalizern und der Lautstärkeanpassung werden die Komponenten aufeinander und den Raum angepasst. Der audaphon DSP-24 kann die Gesamtlautstärke über die Fernbedienung regeln. Ein Subwoofern und zwei Satelliten: Es werden beide Eingänge des DSP-24 an die Signalquelle (den...
- Seite 21 Bedienungsanleitung Seite Technische Daten 3-Wege Aktivlautsprecher: Bei der Ansteuerung eines 3-Wege Lautsprechers braucht man pro Kanal einen audaphon DSP-24. In diesem Beispiel haben wir die Raquel + Marco Lautsprecher aktiviert. Für den wird ein Hochpassfilter verwenden. Wir haben in unserem Beispiel 2.100 Hz als Übernahmefrequenz eingestellt.
- Seite 22 Bedienungsanleitung Seite Technische Daten 3-Wege Aktivlautsprecher und Subwoofer: Ein audaphon DSP-24 wird an den rechten Kanal und der zweite DSP-24 wird an den linken Kanal von der Signalquelle (Vorverstärker) angeschlossen. Bei unserem Beispiel haben wir die Raquel + Marco Lautsprecher mit dem Subwoofer aktiviert.
- Seite 23 Tieftöner muss für tiefe Töne eine hohe Membranauslenkung realisieren. Wenn man den Tieftonanteil durch einen Hoch-Pass Filter reduziert und das System mit einem Subwoofer kombiniert, kann man eine höhere Lautstärke erreichen. Iris Strassacker Lautsprechershop, e. Kffr. individuelle HiFi Lösungen Albert-Schweitzer-Str. 34 Tel.: +49 721-97037 24...
-
Seite 24: Sicherheitshinweise
Seite Technische Daten Sicherheitshinweise Der audaphon DSP-24 ist ausschließlich für die auf der Rückseite angegebene Versorgungsspannung ausgelegt. Stellen Sie das Gerät auf eine stabile und flache Oberfläche. Halten Sie bei Aufstellung in einem Schrank bzw. Regal einen Freiraum von mindestens 2,5 cm um das Gerät ein. Leicht entflammbare Stoffe sind von der Elektronik fernzuhalten.
