• Monte la mesa de la bomba (16) en el soporte del lado derecho (18), p.18.
• Asegúrese de que el soporte de la mesa de la bomba (28) está apuntando hacia
abajo.
• Fijar el soporte de la mesa de la bomba en el agujero izquierdo con los tornillos del
juego de tornillos (F),p.13, la arandela y la tuerca.
• Apriete toda la unidad.
• Repita el procedimiento para el agujero de la derecha.
• Montar la bomba (27) en la mesa de la bomba (16) en los dos extremos del cabezal
de la bomba utilizando las arandelas y los tornillos del juego de tornillos (C) y las
arandelas.
• Deslice los pernos y arandelas desde abajo a través de la mesa de la bomba y los
soportes de la bomba.
• Apretar ahora todas las uniones atornilladas. La unidad de la bomba está montada.
Conectando la bomba hidráulica al ariete
6

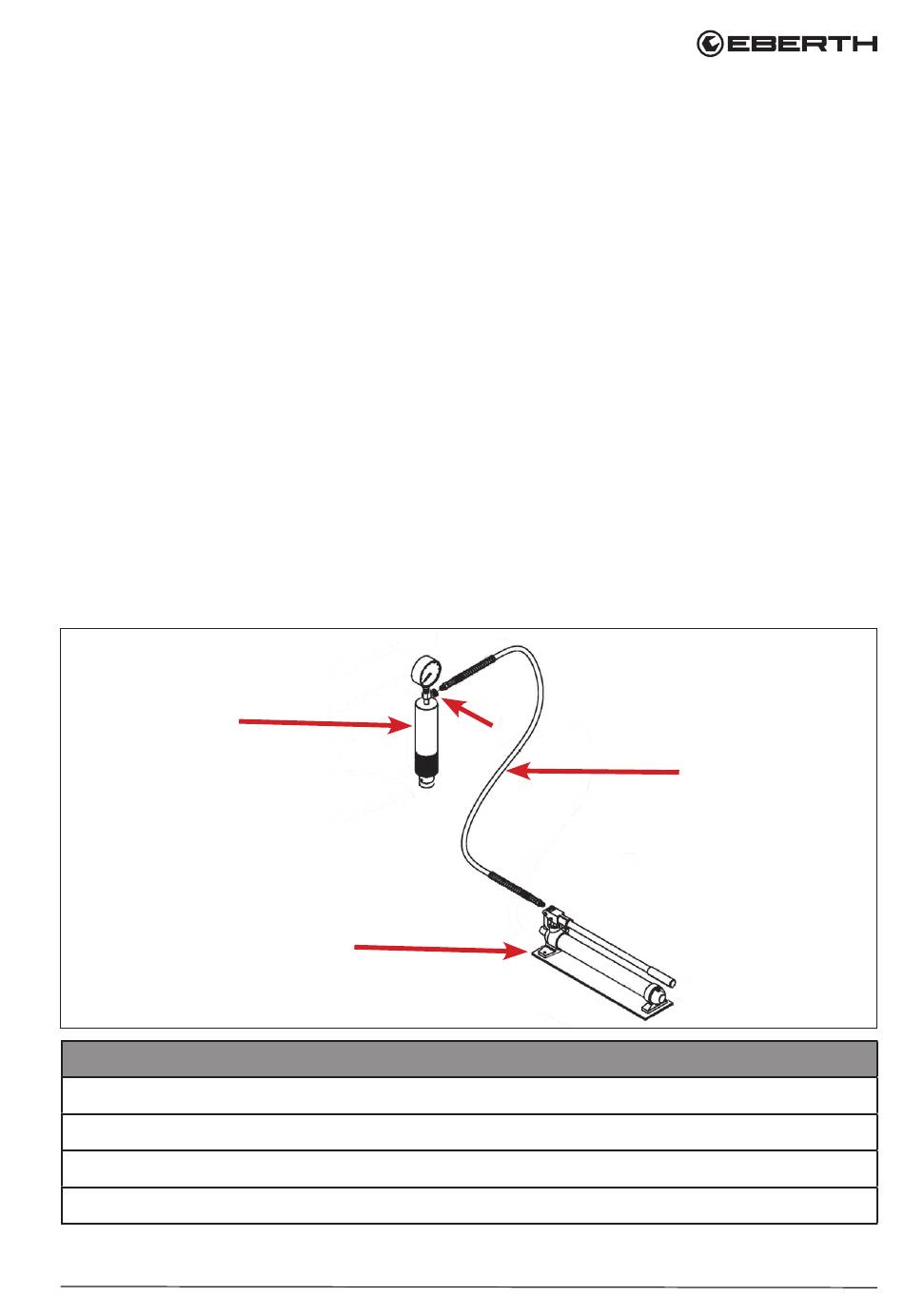

Leyenda Figura 4
29. Tuerca de conexión ariete
6 Piloto
8. Manguera hidráulica
27. Bomba
ES
V. 1.1
27
29
Fig. 6
8
19
