Assicuratevi che le supporti laterali siano posizionate a sinistra e a destra.
La rappresentazione grafica corrispondente per l'assemblaggio della tavola della
pressa con il blocco del tallone è mostrata nella Figura 4, pagina 17.
• Assemblare la tavola della pressa (17), p.17.
• Spingere i bulloni di portante (D), p.13 nei fori corrispondenti dei supporti laterali (3
e. 18).
• Durante il montaggio, assicurarsi che le estremità aperte delle parti della tavola della
pressa (17) siano rivolte in direzione del corpo o lontano dal corpo.
• Fissare le parti della tavola di pressatura con le viti del set di viti (B) e i relativi anelli
di sicurezza e dadi.
• Posizionare il blocco per il tallone (1 1) sul tavolo della pressa.
• Serrare tutti i collegamenti a vite precedentemente montati con un cricchetto della
misura appropriata. La tavola della pressa è montata.

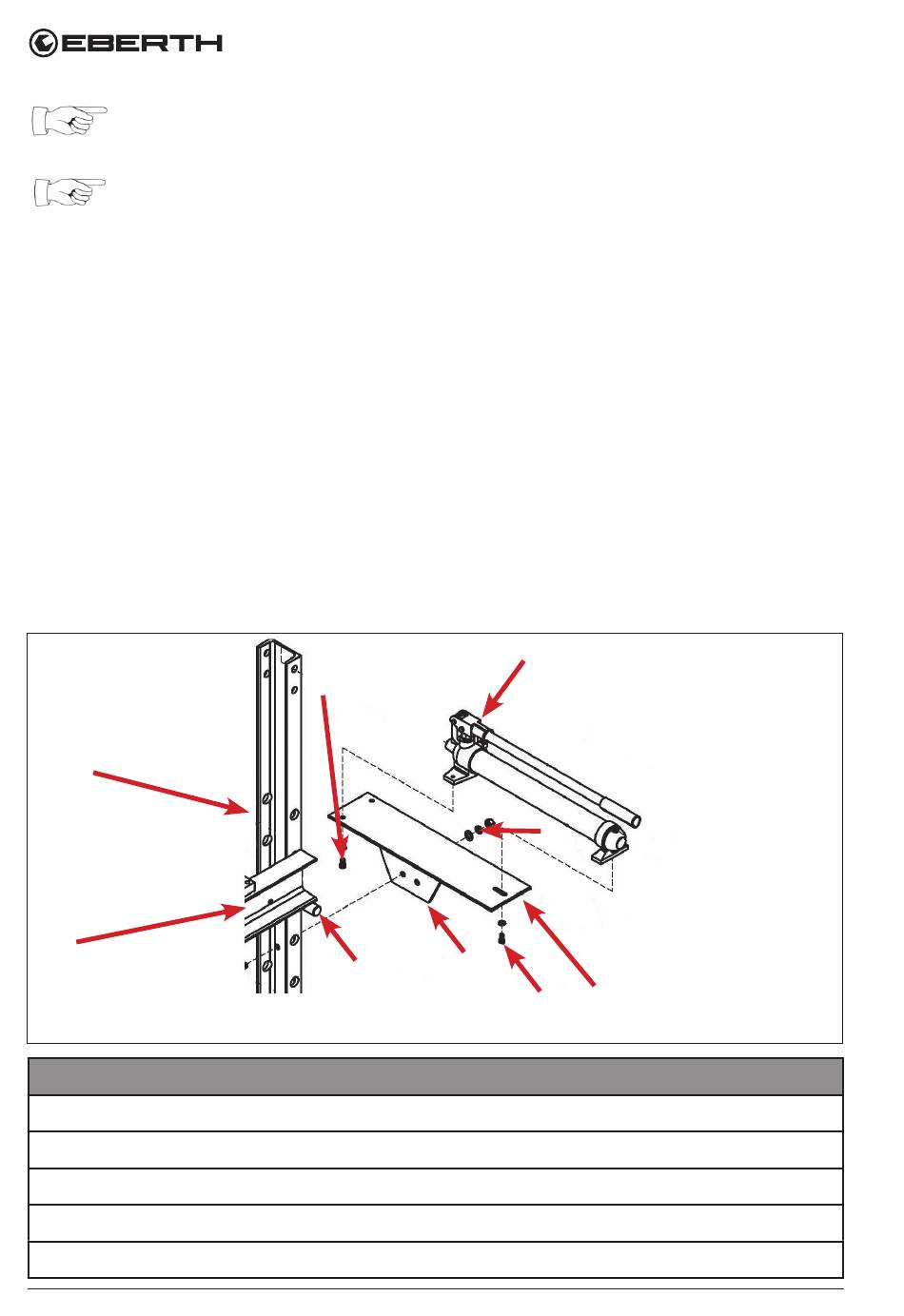

Montaggio della tavola della pompa con la pompa idraulica

18
17
Legenda figura 5
27. pompa idraulica
28. staffa da tavolo della pompa
16. Supporto laterale destro
17. Traversa inferiore
16. Tavolo pompa
18
C
28
D
27
F
16
C
Fig. 5
V. 1.1 IT
