• Montare la tavola della pompa (16) sul supporto laterale destro (18), p.18.
• Assicurarsi che la staffa della tavola della pompa (28) sia rivolta verso il basso.
• Fissare la staffa della tavola della pompa sul foro sinistro con le viti del set di viti (F),
p.13, la rondella e il dado.
• Stringere l'intera unità.
• Ripetere la procedura per il foro di destra.
• Montare la pompa (27) sulla tavola della pompa (16) alle due estremità della pom-
pa utilizzando le rondelle e le viti del set di viti (C) e le rondelle.
• Far scorrere i viti e le rondelle dal basso attraverso la tavola della pompa e le staffe
della pompa.
• Serrare tutte le viti.L'unità pompa è montata.

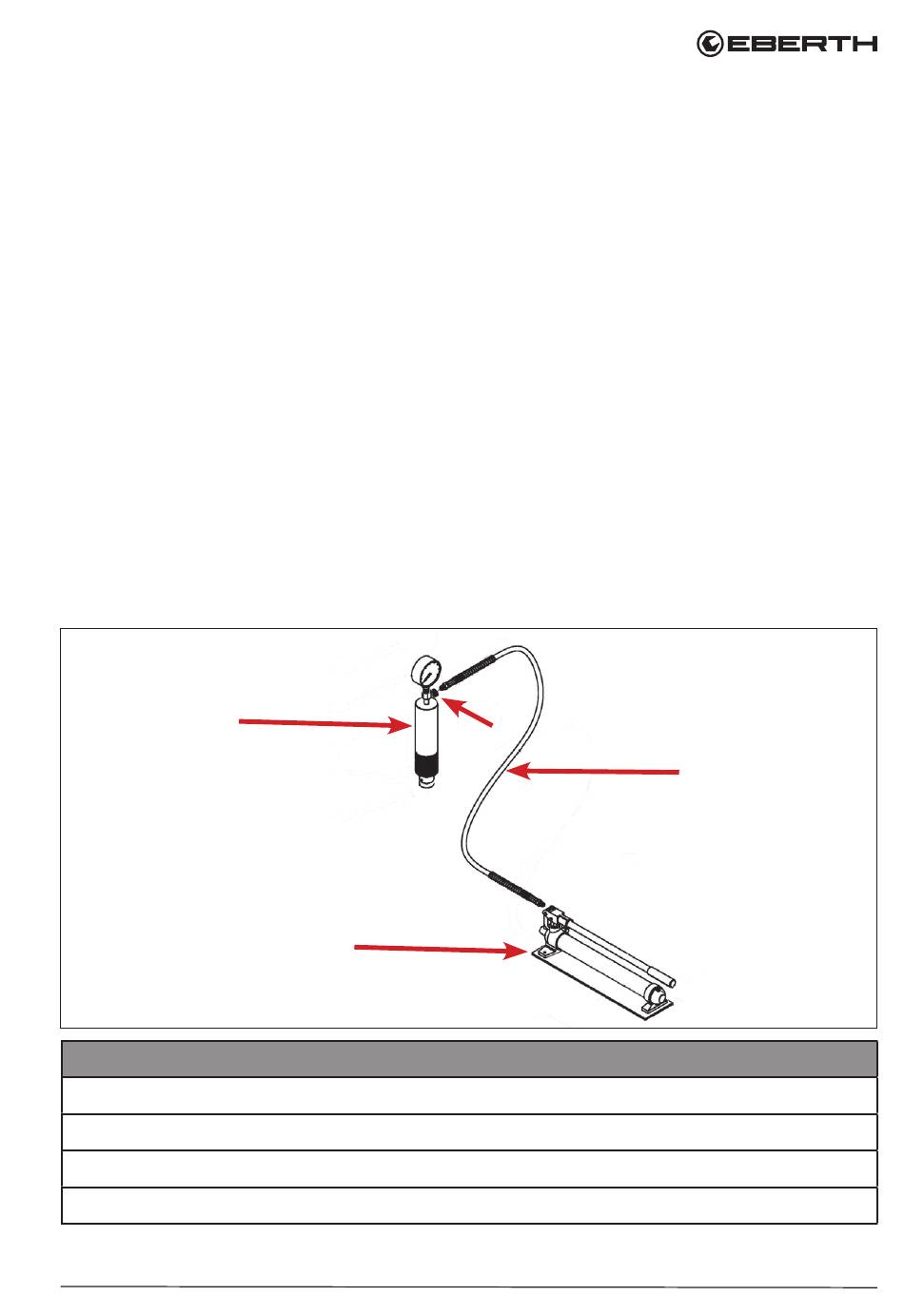

Collegamento della pompa idraulica allo battipalo

6
Legenda Figura 6
29. Dado di collegamento del battipalo
6. Battipalo
8. Tubo idraulico
27. Pompa idraulica
IT V. 1.1
27
29
Fig. 6
8
19
