EINBAU- UND MONTAGEANLEITUNG
TELESKOPSCHIEBETOR „ORPHEUS" Einflügelig - Mehrteilig

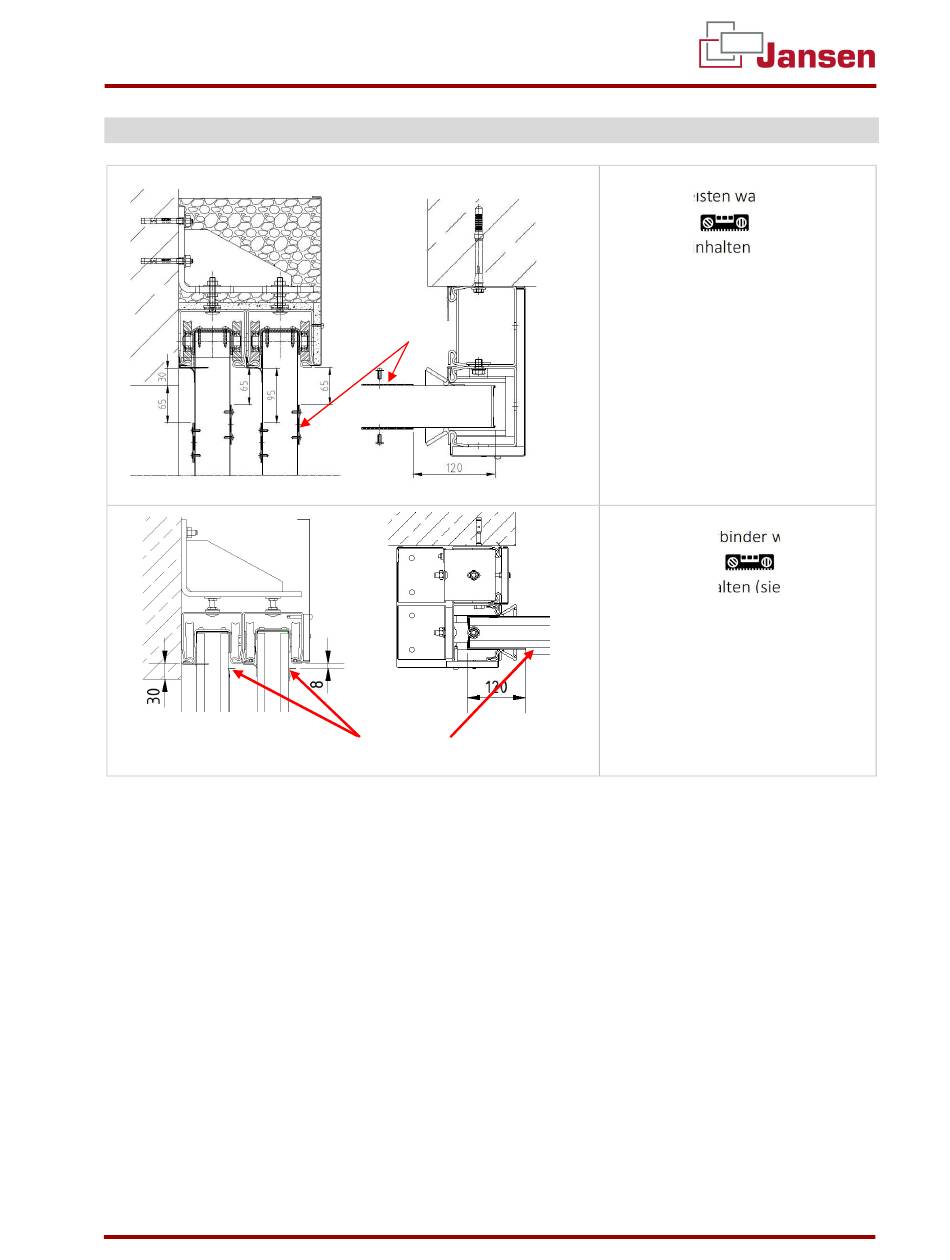

4.6.2 Schlagleisten (nur bei EI
JANSEN TORE GMBH & CO. KG
90 Abschlüssen) Elementverbinder (nur bei EI
2
Schlagleiste
Elementverbinder
SEITE 20 VON 39
30)
2
56. Schlagleisten waagerecht aus-
richten
57. Maße einhalten (siehe Abbil-
dung)
58. In allen Bohrungen vernieten
mit
(Blindniet Ø 4x10)
59. Elementverbinder waagerecht
ausrichten
60. Maße einhalten (siehe
Abbildung
61. In allen Bohrungen vernieten
mit
(Blindniet Ø 4x10)
VERSIONSTAND 08.05.2025
