EINBAU- UND MONTAGEANLEITUNG
HUBTOR "APOLLO"

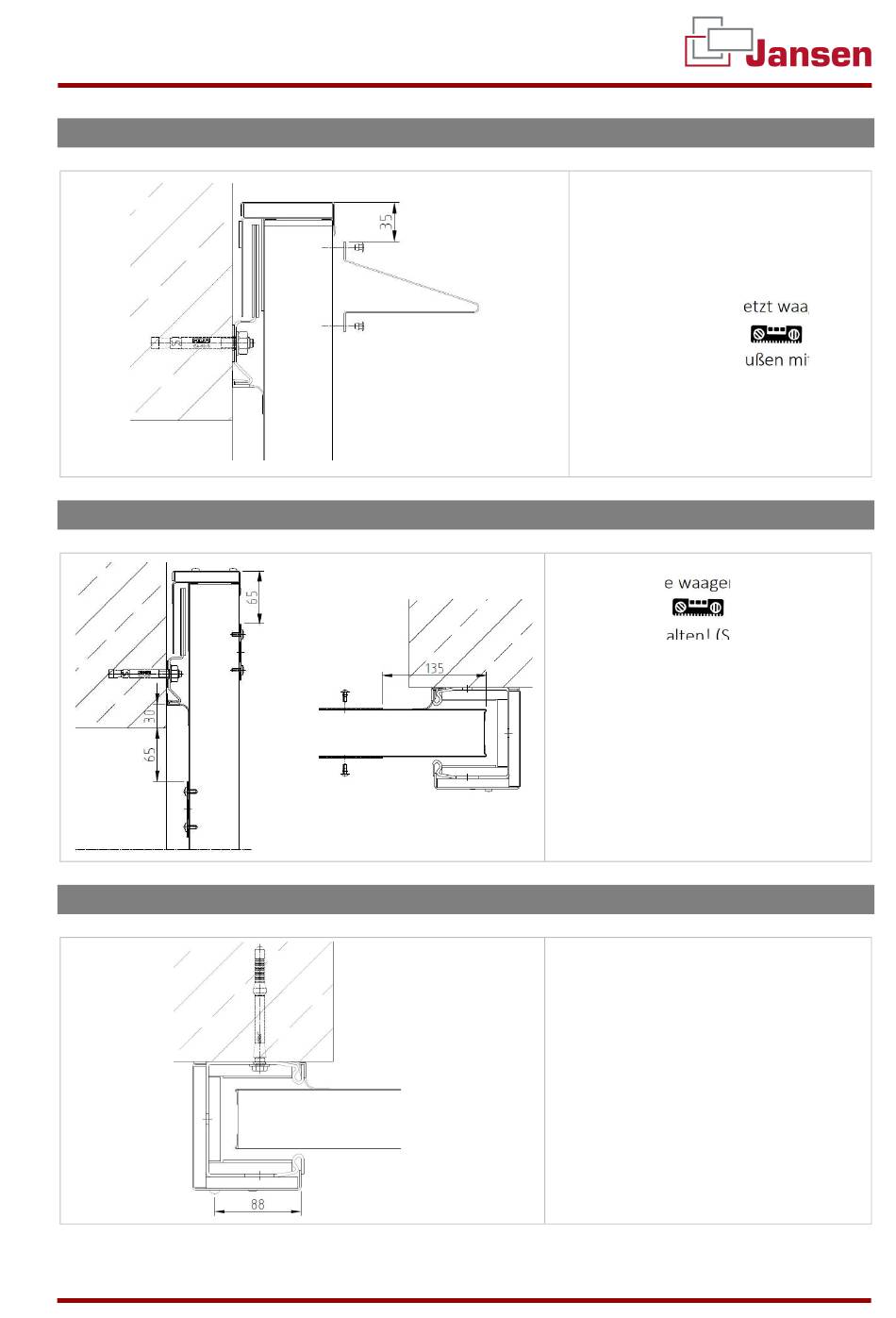

4.11 OPTIONAL: Montage Versteifungsprofil
4.12 Montage der Schlagleisten
4.13 Montage der Verkleidung
JANSEN TORE GMBH & CO. KG
12. Schlagleiste waagerecht
13. Maße einhalten! (Siehe
14. In allen Bohrungen vernieten
69. Verkleidung gemäß Abbildung positi-
70. 100 mm von oben alle 600 mm mit
SEITE 19 VON 23
OPTIONAL:
66. Das Versteifungsprofil mittig un-
ter die Abdeckkappe montieren.
67. Das Profil ca. 35 mm vom Tor-
blattlabyrinth versetzt waage-
recht montieren.
68. Die 8 Bohrungen außen mit Stahl-
Nieten ø4,8x10, alle anderen
Bohrungen mit Alu-Nieten
ø4,8x10.
ausrichten
Abbildungen)
(Flachkopf-Bohrschraube ø4,2x13)
onieren
verschrauben
(Ø4,8x45 Bohrschrauben)
VERSIONSTAND 21.01.2021
