EINBAU- UND MONTAGEANLEITUNG
TELESKOPHUBTOR 2-tlg. "APOLLO"

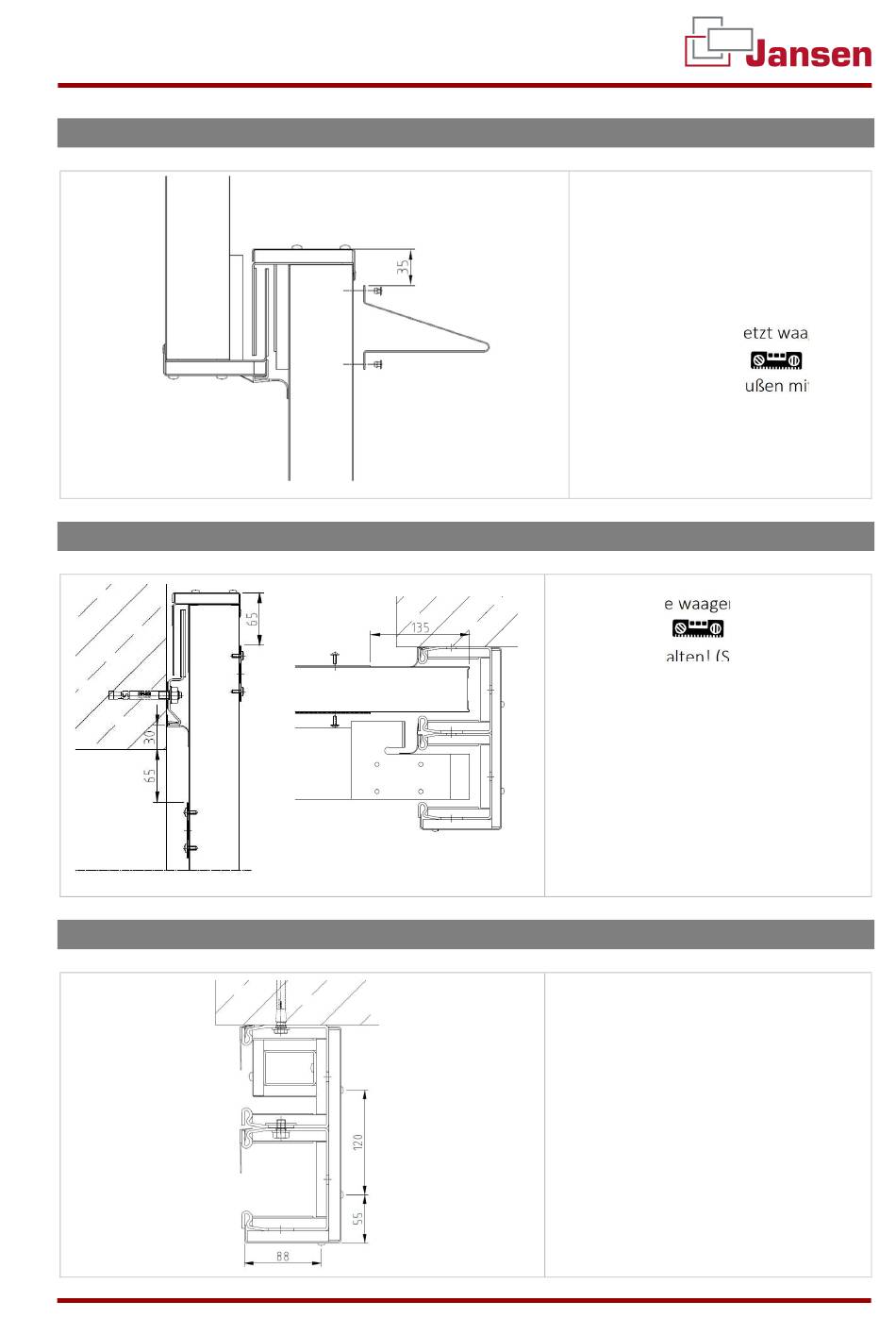

4.8 OPTIONAL: Montage Versteifungsprofil
4.9 Montage der Schlagleisten
4.10 Montage der Verkleidung
JANSEN TORE GMBH & CO. KG
12. Schlagleiste waagerecht
13. Maße einhalten! (Siehe
14. In allen Bohrungen vernieten
80. Verkleidung gemäß Abbildung positi-
81. 100 mm von oben alle 600 mm mit
SEITE 20 VON 25
OPTIONAL:
77. Das Versteifungsprofil mittig un-
ter die Abdeckkappe des Boden-
flügels montieren.
78. Das Profil ca. 35 mm vom Tor-
blattlabyrinth versetzt waage-
recht montieren.
79. Die 8 Bohrungen außen mit Stahl-
Nieten ø4,8x10, alle anderen
Bohrungen mit Alu-Nieten
ø4,8x10.
ausrichten
Abbildungen)
(Flachkopf-Bohrschraube ø4,2x13)
onieren
Ø4,8x45 Bohrschrauben verschrau-
ben
VERSIONSTAND 21.01.2021
