EINBAU- UND MONTAGEANLEITUNG
TELESKOPSCHIEBETOR „ORPHEUS" Einflügelig - Mehrteilig
4.6 Montage des Torblattes ohne Tür
Wenn Tor mit Tür siehe: Einbau und Montageanleitung Schiebetor ORPHEUS Zusatz Tür

4.6.1 Torblatt

JANSEN TORE GMBH & CO. KG
1 2
1 2
SEITE 17 VON 39

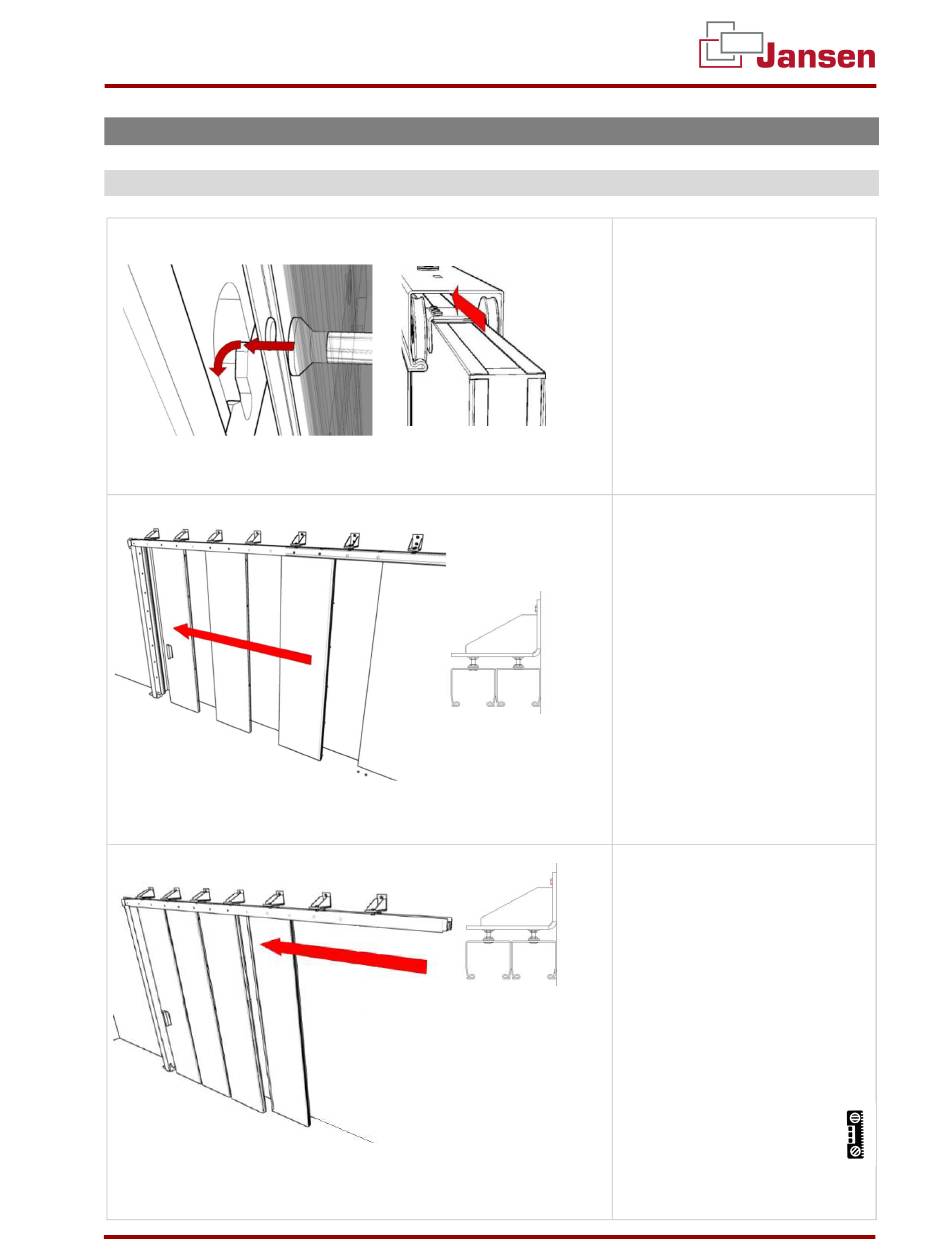

35. Die Elemente werden über ein
Stecksystem miteinander
verbunden!
36. Die Elemente werden
nacheinander von oben in
das nächste Element
eingehakt
37. Alle Torelemente des ersten
Flügels, bis auf das
Labyrinthelement, oben in die
Laufschiene „1" nacheinander
einführen & einhaken!
Mit der höchsten Zahl (Torgriff)
beginnen
38. Elemente durch das
Stecksystem verbinden
39. Das Labyrinthelement des
zweiten Flügels oben in die
Laufschiene „2" einführen und
Richtung Einlauf schieben
40. Das Labyrintelement des ersten
Flügel oben in die Laufschiene
„1" einführen
41. Labyrintelement des ersten
Flügels durch das Stecksystem
verbinden und alle Elemente
des ersten Flügels lotrecht
ausrichten
VERSIONSTAND 08.05.2025
