EINBAU- UND MONTAGEANLEITUNG
TELESKOPSCHIEBETOR „ORPHEUS" Einflügelig - Mehrteilig
JANSEN TORE GMBH & CO. KG
Gleitschiene
SEITE 19 VON 39

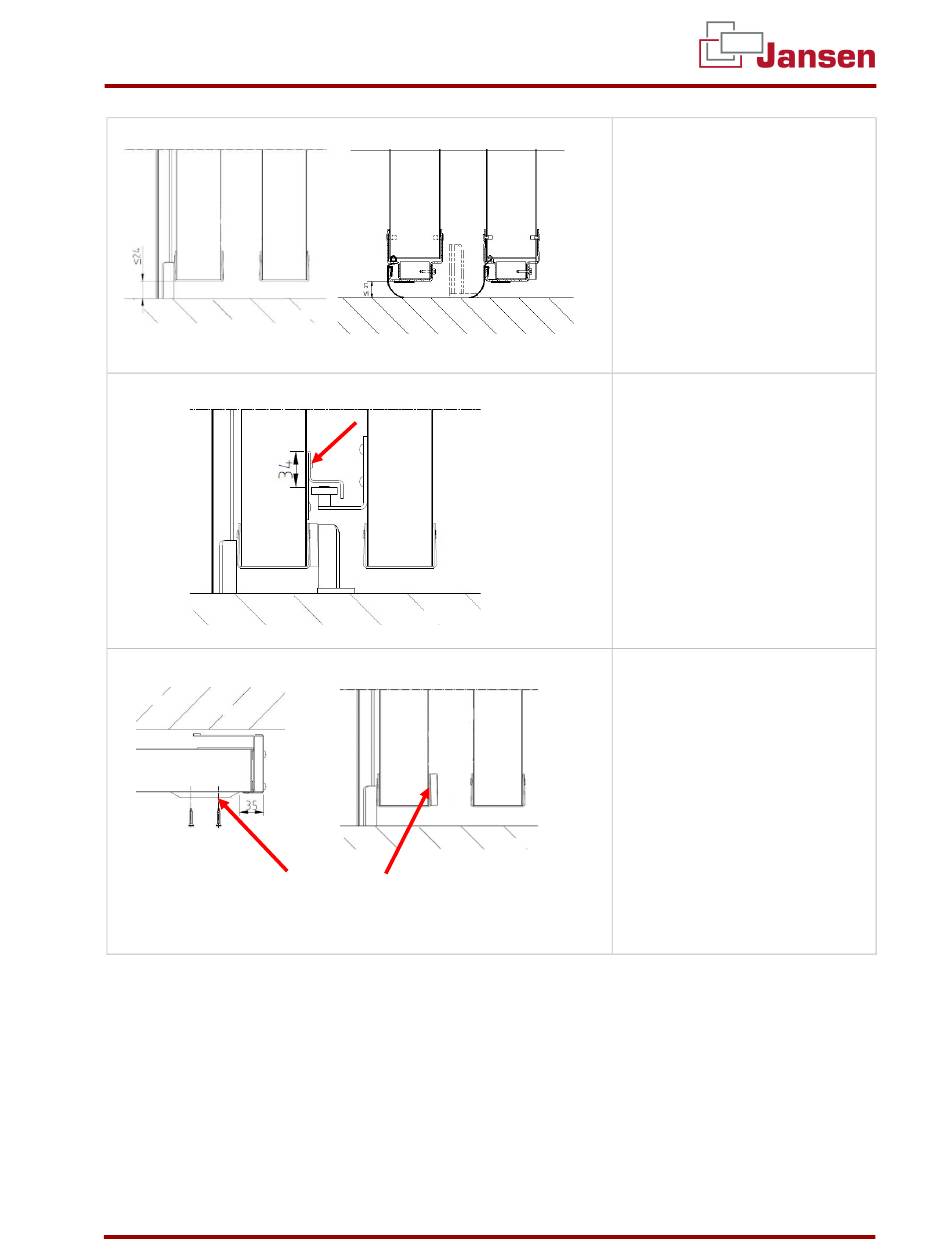

50. Bodenspaltmaße sind dringen
einzuhalten
Hinweiß: Siehe 3.5
51. Führungsschiene waagerecht
ausrichten
52. Führungsschienen in allen
Bohrungen vernieten mit
(Blindniet Ø 4x10)
53. Gleitschiene bündig zur
Abschlusskappe ausrichten
54. Maße einhalten (siehe
Abbildung)
55. Gleitschiene befestigen
(2x Senkbohrschraube ø3,9x25)
VERSIONSTAND 08.05.2025
