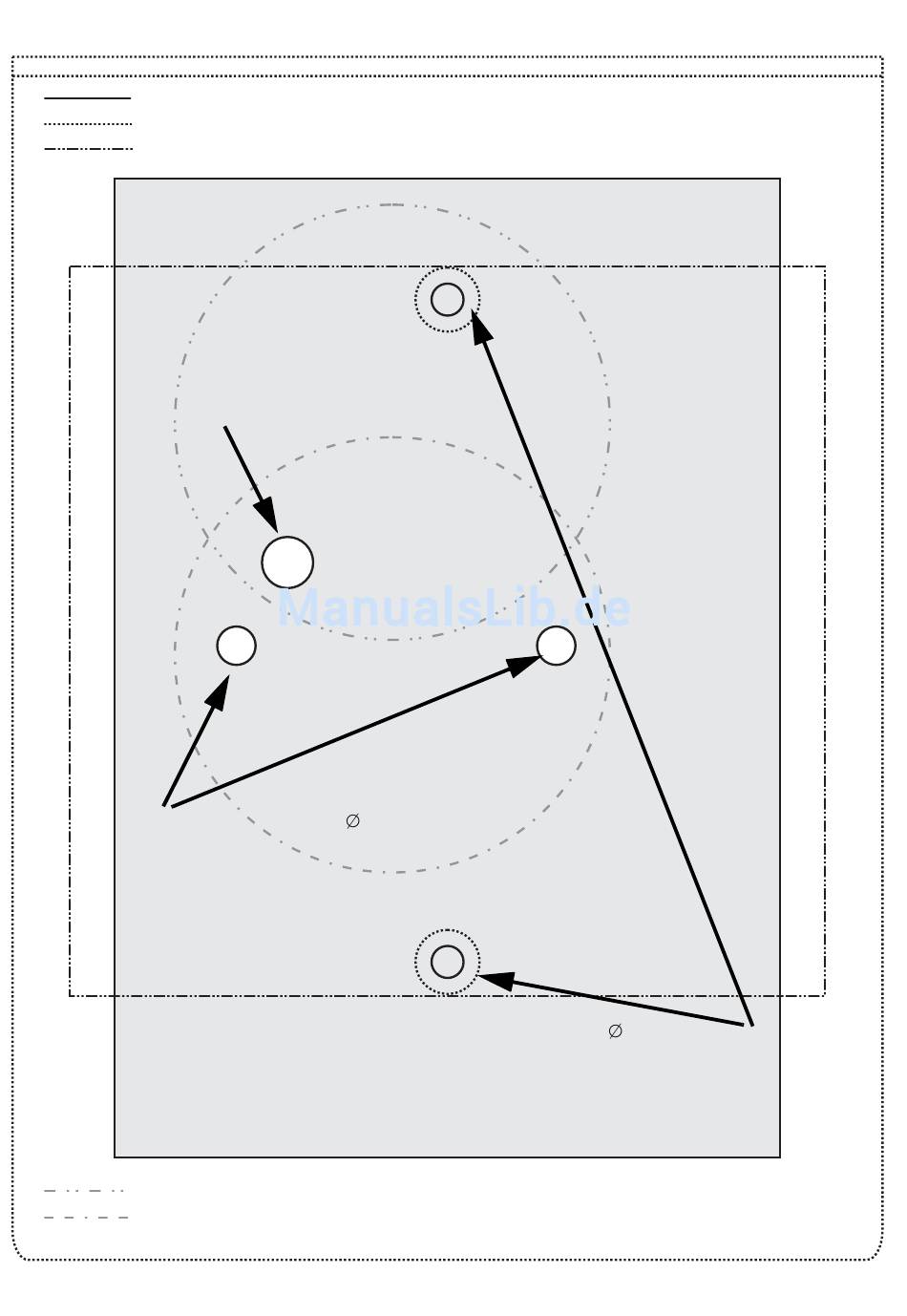

Montageanleitung
Gehäuse Türfreisprechsystem
Wetterschutzdach klein (Größe 1, optional)
evtl. vorhandener Modulträger eines alten Türfreisprechsystems von Auerswald
Befestigungsbohrungen
bei Montage ohne Wetterschutzdach
(bei der Montage mit optionalem Wetterschutzdach
erfolgt die Befestigung des Gehäuses mit
Gewindeschrauben am Wetterschutzdach)
*
Verwenden Sie zum Anzeichnen der Bohrungen das Gehäuse
bzw. das Wetterschutzdach.
Standard-Unterputzdose, 68 mm (optional, bei Montage ohne Wetterschutzdach)
Standard-Unterputzdose, 68 mm (optional, bei Montage mit optionalem Wetterschutzdach)
Türfreisprechsystem TFS-Dialog 100 - Installations- und Montageanleitung 884033 05 07/11
Bohrung* für die Durchführung
des Anschlusskabels
*
( 6 mm)
Befestigungsbohrungen
bei Montage mit optionalem Wetterschutzdach
(nicht notwendig bei vorhandenem Modulträger)
*
( 5 mm)
