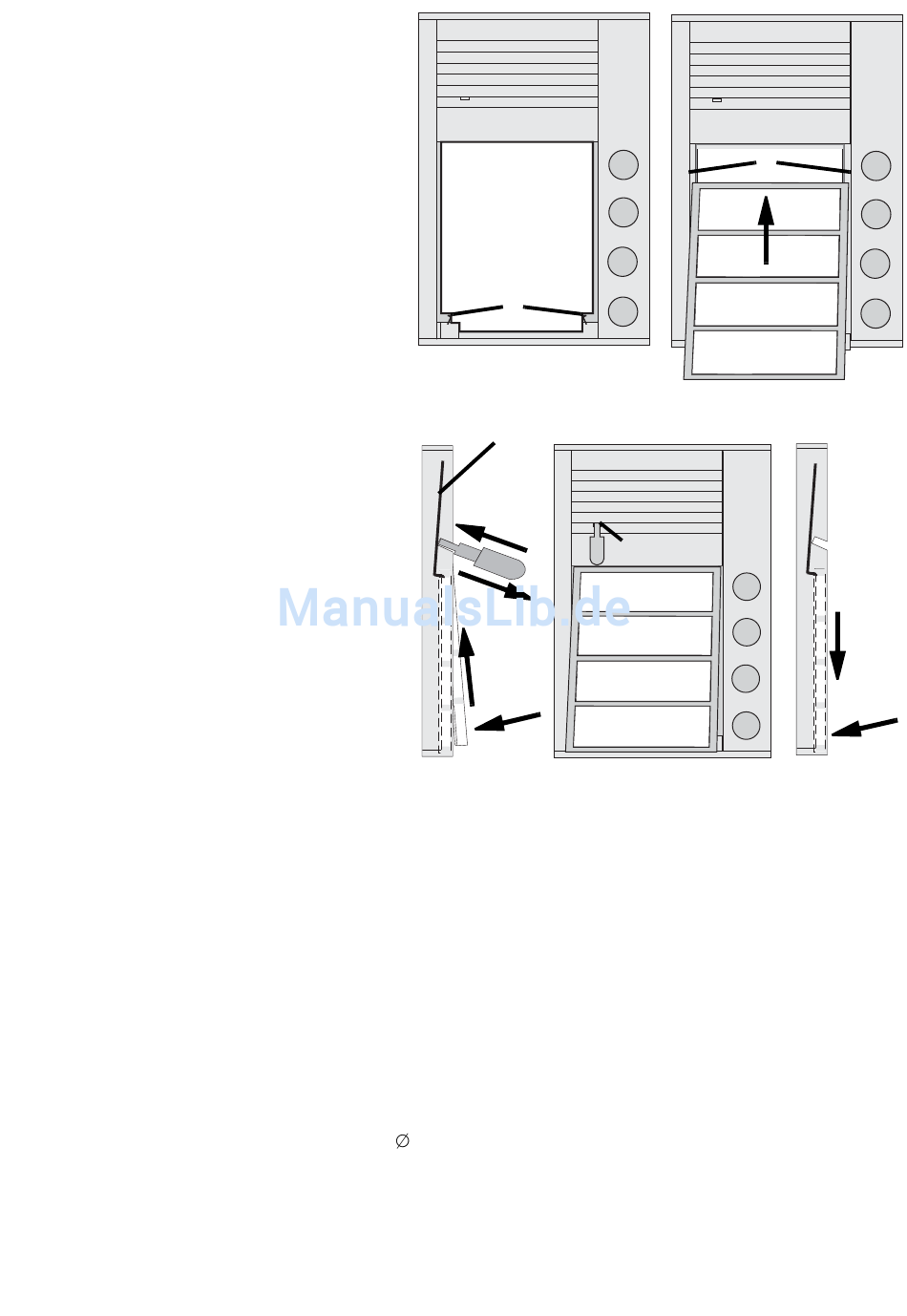

Legen Sie die Beleuchtungsplatte mit dem

oberen Ende zuerst in das Gehäuse. Achten

Sie darauf, dass das zugehörige Kabel unter

der Platte liegt. Klemmen Sie die Beleuch-

tungsplatte dann unten zwischen den beiden

Haltefedern ein (6). Beachten Sie dabei die

richtige Lage der Ausbrüche in den unteren

Ecken.

Drücken Sie die Beleuchtungsplatte nun so

weit herunter auf die Platine, dass Sie das

Namensschildglas auf den seitlichen Führ-

ungsstegen (7) aufsetzen und nach oben bis

zur Blende heranschieben (8) können, ohne

die darunter liegende Beleuchtungsplatte

nach oben zu verschieben.

Lassen Sie nun die Beleuchtungsplatte los

und legen Sie das Namensschildglas unten

an das Gehäuse an (9).

Schieben Sie mit der freien Hand den beilie-

genden Spezialschlüssel in die kleine Öffn-

ung (10) links unten in der Blende. Drücken

Sie den Schlüssel bis zum Anschlag in die

Blende (11) und halten Sie ihn in dieser Po-

sition.

Das Namensschildglas lässt sich jetzt ein

wenig nach oben unter die Blende schieben

(12) und wird dabei von der darunterliegen-

den Verschlussfeder gehalten. Entfernen

Sie den Spezialschlüssel (13).

Jetzt kann das Namensschildglas auch un-

ten in das Gehäuse gedrückt werden (14).

Anschließend können Sie es mit leichtem

Druck nach unten schieben (15), bis es

hörbar einrastet.

Kontrollieren Sie durch erneutes Runter-

und wieder Hochschieben, ob das Namens-

schildglas eingerastet ist.

Das Gerät ist nun betriebsbereit.
