Bitte führen Sie bei der elektrischen Montage alle Anschlussleitungen durch die
untere oder obere Seitenwand in den Unterputzkasten ein. Halten Sie dabei die
einzelnen Anschlussdrähte kurz, um lange Reserveschleifen zu verhindern.

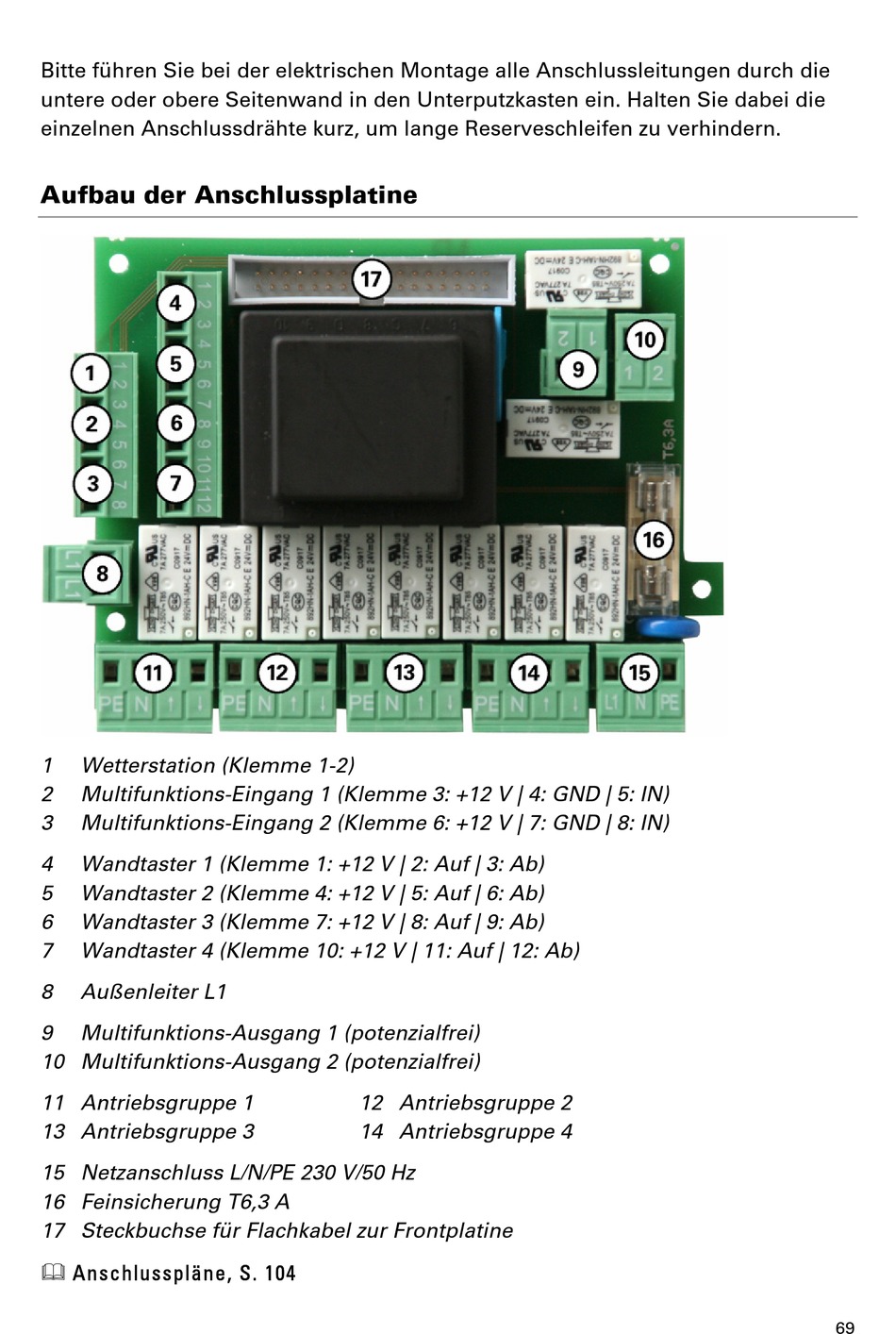

Aufbau der Anschlussplatine

1 Wetterstation (Klemme 1-2)
2 Multifunktions-Eingang 1 (Klemme 3: +12 V | 4: GND | 5: IN)
3 Multifunktions-Eingang 2 (Klemme 6: +12 V | 7: GND | 8: IN)
4 Wandtaster 1 (Klemme 1: +12 V | 2: Auf | 3: Ab)
5 Wandtaster 2 (Klemme 4: +12 V | 5: Auf | 6: Ab)
6 Wandtaster 3 (Klemme 7: +12 V | 8: Auf | 9: Ab)
7 Wandtaster 4 (Klemme 10: +12 V | 11: Auf | 12: Ab)
8 Außenleiter L1
9 Multifunktions-Ausgang 1 (potenzialfrei)
10 Multifunktions-Ausgang 2 (potenzialfrei)
11 Antriebsgruppe 1
13 Antriebsgruppe 3
15 Netzanschluss L/N/PE 230 V/50 Hz
16 Feinsicherung T6,3 A
17 Steckbuchse für Flachkabel zur Frontplatine
! Anschlusspläne, S. 104
12 Antriebsgruppe 2
14 Antriebsgruppe 4
69
