Elsner WS1 Style-PF Kurzanleitung

Kurzanleitung
Achtung Netzspannung! Die VDE-Bestimmungen sind zu
beachten. Installation, Prüfung, Inbetriebnahme und Fehler-
behebung des Geräts dürfen nur von einer Elektrofachkraft
(lt. VDE 0100) durchgeführt werden.
Montageort
Das Gerät darf nur in trockenen Innenräumen installiert und betrieben
werden. Betauung vermeiden.
Das Gerät wird unter Putz installiert. Achten Sie bei der Wahl des Montageorts bitte da-
rauf, dass die Messergebnisse des integrierten Temperatur-/Feuchtesensors möglichst
wenig von äußeren Einflüssen verfälscht werden. Mögliche Störquellen sind:
• Direkte Sonnenbestrahlung
• Zugluft von Fenstern oder Türen
• Zugluft aus Rohren, die von anderen Räumen in den Unterputzkasten führen
• Erwärmung oder Abkühlung des Baukörpers, an dem das Gerät montiert ist, z.
B. durch Sonneneinstrahlung, Heizungs- oder Kaltwasserrohre
• Anschlussleitungen, die aus einem kälteren oder wärmeren Bereich zum Gerät
führen
Ausschnittmaß Unterputzkasten: B = 166 mm +1 -0 | H = 116 mm +1 -0 | T = 80 mm

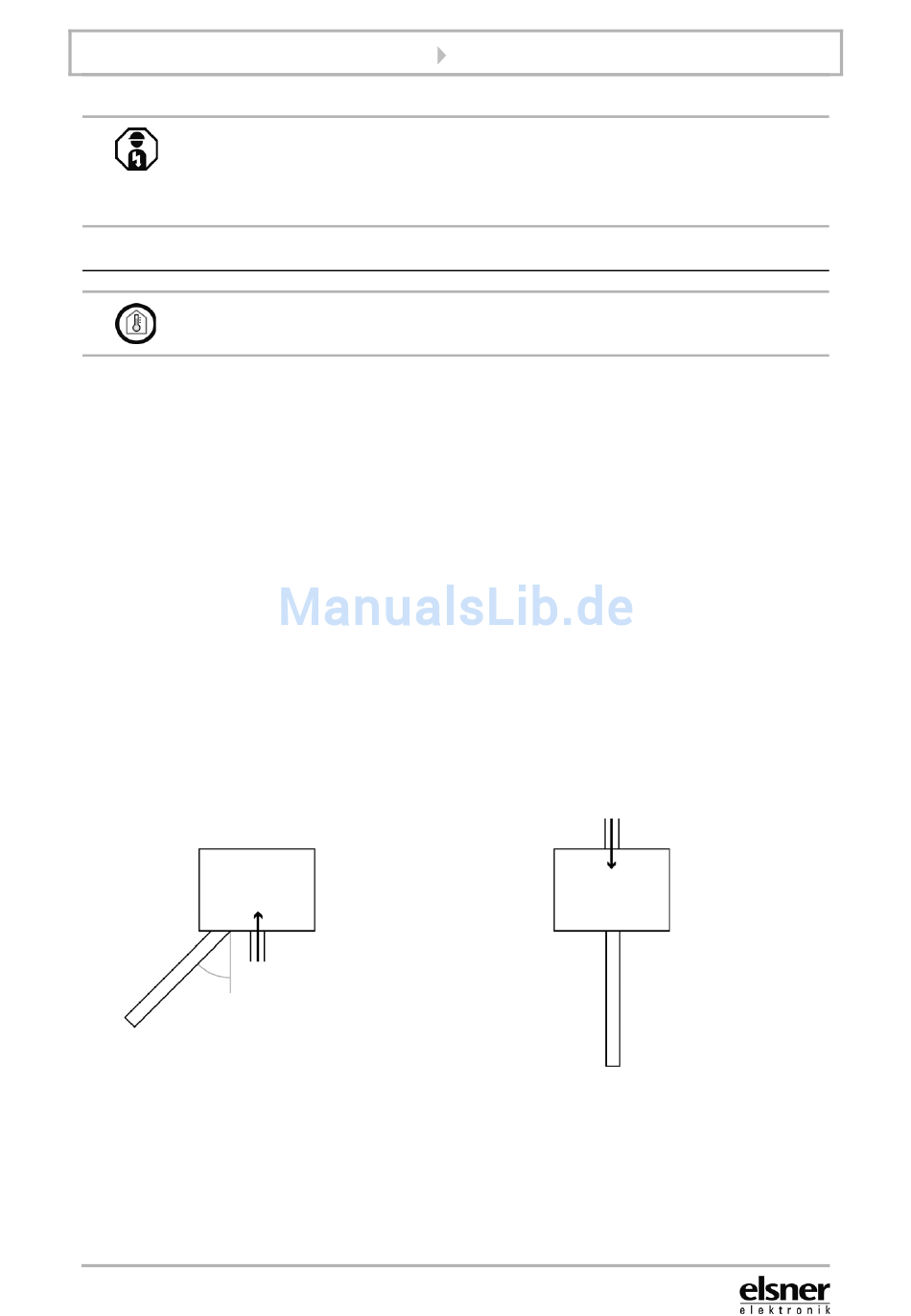

Um die Funk-Kommunikation zu verbessern, kann eine externe Antenne ange-
schlossen werden. Bei der Installation sollte darum ein 50 cm langes Leerrohr un-
terhalb des Unterputzkastens angebracht werden, in dem die externe Antenne platziert
werden kann (Gesamtgröße der Antenne ca. 565 x 8 x 5, L × B × H in mm):
Leerrohr schräg nach unten
(Bei Kabelzuführung von oben oder
von unten)
UP-Kasten
45°
Leerrohr M16, 50 cm lang
Elsner Elektronik GmbH • Sohlengrund 16 • 75395 Ostelsheim • Deutschland
Stand: 26.04.2017 • Irrtümer vorbehalten. Technische Änderungen vorbehalten.
Kabel
Montage WS1 Style-PF
Leerrohr senkrecht nach unten
(Nur bei Kabelzuführung von oben!)
UP-Kasten
Kabel
Leerrohr M16, 50 cm lang
