Stecker- und Anschlussbelegungen

Einführung
DMX-Anschlüsse
Dieses Kapitel hilft Ihnen dabei, die richtigen Kabel und Stecker auszuwählen, um Ihr wert-
volles Equipment so zu verbinden, dass ein perfektes Lichterlebnis gewährleistet wird.
Bitte beachten Sie diese Tipps, denn gerade im Bereich „Sound & Light" ist Vorsicht angesagt:
Auch wenn ein Stecker in die Buchse passt, kann das Resultat einer falschen Verbindung ein
zerstörter DMX-Controller, ein Kurzschluss oder „nur" eine nicht funktionierende Lightshow
sein!

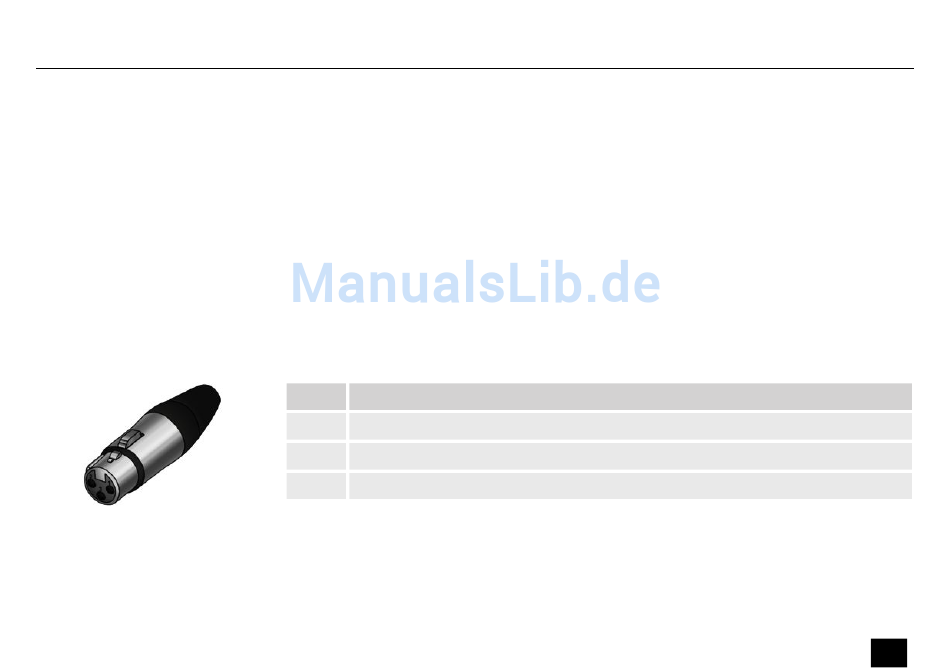

Eine dreipolige XLR-Buchse dient als DMX-Ausgang, ein dreipoliger XLR-Stecker dient als DMX-
Eingang. Die unten stehende Zeichnung und die Tabelle zeigen die Pinbelegung einer dazu
passenden Kupplung.
Pin Belegung
1 Masse (Abschirmung)
2 Signal invertiert (DMX–, „Cold")
3 Signal (DMX+, „Hot")
