- Seite 1 DMX Controller SDC-16 DMX-controller bedienungsanleitung...
- Seite 2 Musikhaus Thomann Thomann GmbH Hans-Thomann-Straße 1 96138 Burgebrach Deutschland Telefon: +49 (0) 9546 9223-0 E-Mail: info@thomann.de Internet: www.thomann.de 06.10.2017, ID: 224882...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Allgemeine Hinweise..........................4 1.1 Weitere Informationen........................5 1.2 Darstellungsmittel..........................6 1.3 Symbole und Signalwörter......................7 Sicherheitshinweise..........................9 Leistungsmerkmale..........................13 Inbetriebnahme............................14 Anschlüsse und Bedienelemente....................17 Bedienung..............................20 Technische Daten............................ 23 Stecker- und Anschlussbelegungen....................24 Umweltschutz............................25 DMX Controller SDC-16... -
Seite 4: Allgemeine Hinweise
Allgemeine Hinweise Allgemeine Hinweise Diese Bedienungsanleitung enthält wichtige Hinweise zum sicheren Betrieb des Geräts. Lesen und befolgen Sie die angegebenen Sicherheitshinweise und Anweisungen. Bewahren Sie die Anleitung zum späteren Nachschlagen auf. Sorgen Sie dafür, dass sie allen Personen zur Verfü‐ gung steht, die das Gerät verwenden. -
Seite 5: Weitere Informationen
Allgemeine Hinweise 1.1 Weitere Informationen Auf unserer Homepage (www.thomann.de) finden Sie viele weitere Informationen und Details zu den folgenden Punkten: Download Diese Bedienungsanleitung steht Ihnen auch als PDF-Datei zum Download zur Verfügung. Nutzen Sie in der elektronischen Version die Suchfunktion, um die Stichwortsuche für Sie interessanten Themen schnell zu finden. -
Seite 6: Darstellungsmittel
Allgemeine Hinweise 1.2 Darstellungsmittel In dieser Bedienungsanleitung werden die folgenden Darstellungsmittel verwendet: Beschriftungen Die Beschriftungen für Anschlüsse und Bedienelemente sind durch eckige Klammern und Kur‐ sivdruck gekennzeichnet. Beispiele: Regler [VOLUME], Taste [Mono]. Anzeigen Am Gerät angezeigte Texte und Werte sind durch Anführungszeichen und Kursivdruck mar‐ kiert. -
Seite 7: Symbole Und Signalwörter
Allgemeine Hinweise Handlungsanweisungen Die einzelnen Schritte einer Handlungsanweisung sind fortlaufend nummeriert. Das Ergebnis eines Schritts ist eingerückt und durch einen Pfeil hervorgehoben. Beispiel: Schalten Sie das Gerät ein. Drücken Sie [Auto]. ð Der automatische Betrieb wird gestartet. Schalten Sie das Gerät aus. 1.3 Symbole und Signalwörter In diesem Abschnitt finden Sie eine Übersicht über die Bedeutung der Symbole und Signal‐... - Seite 8 Allgemeine Hinweise Signalwort Bedeutung GEFAHR! Diese Kombination aus Symbol und Signalwort weist auf eine unmittelbar gefährliche Situation hin, die zum Tod oder zu schweren Verletzungen führt, wenn sie nicht gemieden wird. HINWEIS! Diese Kombination aus Symbol und Signalwort weist auf eine möglicherweise gefährliche Situation hin, die zu Sach- und Umweltschäden führen kann, wenn sie nicht gemieden wird.
-
Seite 9: Sicherheitshinweise
Sicherheitshinweise Sicherheitshinweise Bestimmungsgemäßer Dieses Gerät dient zur Steuerung von Scheinwerfern, Dimmern, Lichteffektgeräten oder Gebrauch anderen DMX-gesteuerten Geräten. Verwenden Sie das Gerät ausschließlich wie in dieser Bedienungsanleitung beschrieben. Jede andere Verwendung sowie die Verwendung unter anderen Betriebsbedingungen gelten als nicht bestimmungsgemäß und können zu Personen- oder Sachschäden führen. - Seite 10 Sicherheitshinweise Sicherheit GEFAHR! Gefahren für Kinder Sorgen Sie dafür, dass Kunststoffhüllen, Verpackungen, etc. ordnungsgemäß ent‐ sorgt werden und sich nicht in der Reichweite von Babys und Kleinkindern befinden. Erstickungsgefahr! Achten Sie darauf, dass Kinder keine Kleinteile vom Gerät (z.B. Bedienknöpfe o.ä.) lösen.
- Seite 11 Sicherheitshinweise HINWEIS! Betriebsbedingungen Das Gerät ist für die Benutzung in Innenräumen ausgelegt. Um Beschädigungen zu vermeiden, setzen Sie das Gerät niemals Flüssigkeiten oder Feuchtigkeit aus. Vermeiden Sie direkte Sonneneinstrahlung, starken Schmutz und starke Vibra‐ tionen. HINWEIS! Externe Stromversorgung Das Gerät wird von einem externen Netzteil mit Strom versorgt. Bevor Sie das externe Netzteil anschließen, überprüfen Sie, ob die Spannungsangabe darauf mit Ihrem örtlichen Stromversorgungsnetz übereinstimmt und ob die Netzsteck‐...
- Seite 12 Sicherheitshinweise HINWEIS! Mögliche Fleckenbildung Der enthaltene Weichmacher in den Gummifüßen dieses Produkts kann unter Umständen mit der Beschichtung Ihres Parkett-, Linoleum-, Laminat- oder PVC- Bodens reagieren und nach einiger Zeit dunkle Schatten hinterlassen, die sich nicht wieder entfernen lassen. Bitte bringen Sie die Gummifüße im Zweifelsfall nicht in direkten Kontakt mit Ihrem Boden und benutzen Sie Filzschoner oder einen Teppich als Unterlage.
-
Seite 13: Leistungsmerkmale
Leistungsmerkmale Leistungsmerkmale Besondere Eigenschaften dieses DMX-Controllers: 16 Kanal-Fader 1 Master-Fader Kompaktes Design Einfache Bedienung Stromversorgung durch das mitgelieferte externe 9-V-Netzteil DMX Controller SDC-16... -
Seite 14: Inbetriebnahme
Inbetriebnahme Inbetriebnahme Packen Sie das Gerät aus und überprüfen Sie es sorgfältig auf Schäden, bevor Sie es ver‐ wenden. Heben Sie die Verpackung auf. Um das Gerät bei Transport und Lagerung optimal vor Erschütterungen, Staub und Feuchtigkeit zu schützen, benutzen Sie die Originalverpackung oder eigene, besonders dafür geeignete Transport- bzw. - Seite 15 Inbetriebnahme Anschlussschema „DMX“ Verbinden Sie den DMX-Ausgang des Geräts (C) mit dem DMX-Eingang des ersten DMX- Gerätes (1). Verbinden Sie den Ausgang des ersten DMX-Geräts mit dem Eingang des zweiten und so weiter, um eine Reihenschaltung zu bilden. Stellen Sie sicher, dass der Ausgang des letzten DMX-Geräts in der Kette mit einem Widerstand (110 Ω, ¼...
- Seite 16 Inbetriebnahme Netzteil anschließen Verbinden Sie das mitgelieferte 9-V-Netzteil mit dem Eingang für die Spannungsversorgung am Gerät und stecken Sie anschließend den Netzstecker in die Steckdose. Gerät einschalten Schalten Sie das Gerät mit dem Hauptschalter auf der Geräterückseite ein, nachdem alle Kabel‐ verbindungen hergestellt wurden.
-
Seite 17: Anschlüsse Und Bedienelemente

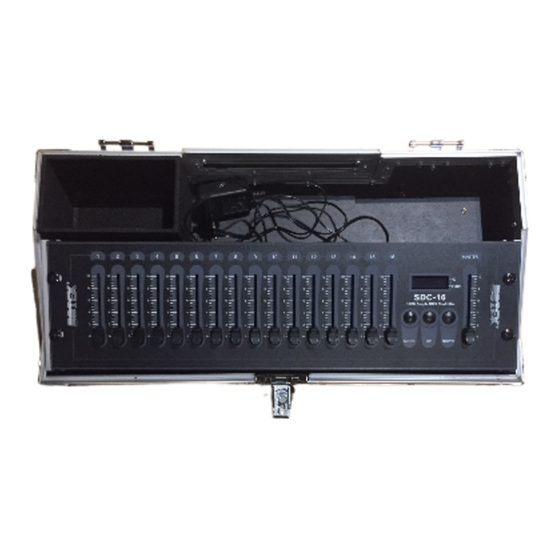

Anschlüsse und Bedienelemente Anschlüsse und Bedienelemente Vorderseite DMX Controller SDC-16... - Seite 18 Anschlüsse und Bedienelemente 1 [1] … [16] Kanal-Fader 1 bis 16. Mit den Kanal-Fadern werden die DMX-Kanäle 1 … 16 einzeln angesteuert. 2 Display zur Anzeige von DMX-Startadresse und eingestellten Werten mit Kontroll-LEDs: [%]: zeigt an, dass das Display auf prozentuale Anzeige umgeschaltet wurde [0-255]: zeigt an, dass das Display auf Anzeige der DMX-Werte umgeschaltet wurde 3 [MASTER] Master-Fader...
- Seite 19 Anschlüsse und Bedienelemente Rückseite 5 [Dc Input] Anschlussbuchse für das Steckernetzteil zur Spannungsversorgung. 6 [POWER] Hauptschalter. Schaltet das Gerät ein und aus. 7 [DMX OUT] DMX-Ausgang DMX Controller SDC-16...
-
Seite 20: Bedienung
Bedienung Bedienung DMX-Startadresse einstellen Im Auslieferungszustand ist die DMX-Startadresse, also der DMX-Kanal, der von Kanal-Fader [1] gesteuert wird, auf 1 eingestellt. Gehen Sie wie folgt vor, um die DMX-Startadresse zu ändern: Drücken Sie [UP] bzw. [DOWN] einmal, um die DMX-Startadresse um eins zu erhöhen bzw. - Seite 21 Bedienung Kanal-Fader benutzen Ziehen Sie die Kanal-Fader auf den jeweils gewünschten Wert. Im Display erscheint für etwa 10 Sekunden der entsprechende DMX-Wert im Bereich 0 bis 255. Um das Display auf prozentuale Anzeige (0 bis 100) umzuschalten, drücken Sie [MODE]. ð...
- Seite 22 Bedienung Master-Fader benutzen Ziehen Sie den Master-Fader auf den gewünschten Wert. Er wird auf allen 512 Kanälen des DMX-Universums ausgegeben. Im Display erscheint für etwa 10 Sekunden der ent‐ sprechende DMX-Wert im Bereich 0 bis 255. Um das Display auf prozentuale Anzeige (0 bis 100) umzuschalten, drücken Sie [MODE]. ð...
-
Seite 23: Technische Daten
Technische Daten Technische Daten Ausgang XLR-Buchse, 3-polig Spannungsversorgung 9-V-Steckernetzteil , 300 mA, Plus am Innenleiter Abmessungen (B × H × T) 482 mm × 80 mm × 132 mm Gewicht 2,3 kg DMX Controller SDC-16... -
Seite 24: Stecker- Und Anschlussbelegungen
Stecker- und Anschlussbelegungen Stecker- und Anschlussbelegungen Einführung Dieses Kapitel hilft Ihnen dabei, die richtigen Kabel und Stecker auszuwählen, um Ihr wert‐ volles Equipment so zu verbinden, dass ein perfektes Lichterlebnis gewährleistet wird. Bitte beachten Sie diese Tipps, denn gerade im Bereich „Sound & Light“ ist Vorsicht angesagt: Auch wenn ein Stecker in die Buchse passt, kann das Resultat einer falschen Verbindung ein zerstörter DMX-Controller, ein Kurzschluss oder „nur“... -
Seite 25: Umweltschutz
Umweltschutz Umweltschutz Verpackungsmaterial entsorgen Für die Verpackungen wurden umweltverträgliche Materialien gewählt, die einer normalen Wiederverwertung zugeführt werden können. Sorgen Sie dafür, dass Kunststoffhüllen, Verpackungen, etc. ordnungsgemäß entsorgt werden. Werfen Sie diese Materialien nicht einfach weg, sondern sorgen Sie dafür, dass sie einer Wie‐ derverwertung zugeführt werden. - Seite 26 Umweltschutz Entsorgen Ihres Altgeräts Dieses Produkt unterliegt der europäischen Richtlinie über Elektro- und Elektronik-Altgeräte (WEEE-Richtlinie – Waste Electrical and Electronic Equipment) in ihrer jeweils aktuell gültigen Fassung. Entsorgen Sie Ihr Altgerät nicht mit dem normalen Hausmüll. Entsorgen Sie das Produkt über einen zugelassenen Entsorgungsbetrieb oder über Ihre kom‐ munale Entsorgungseinrichtung.
- Seite 28 Musikhaus Thomann · Hans-Thomann-Straße 1 · 96138 Burgebrach · Germany · www.thomann.de...
