Inhaltszusammenfassung für thomann Botex SDC-24 DMX Desk

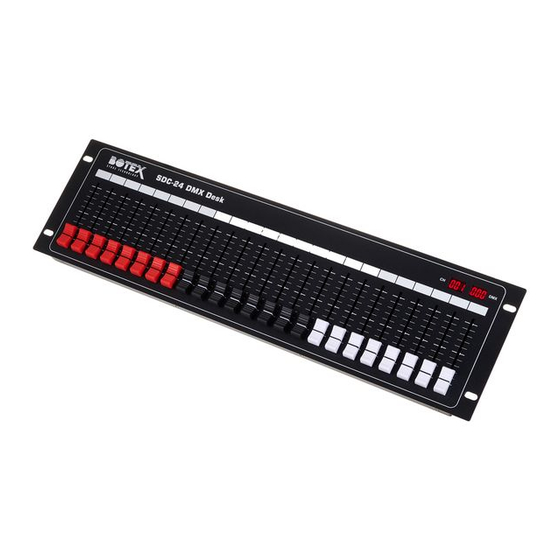

- Seite 1 SDC-24 DMX Desk DMX-controller...
- Seite 2 Musikhaus Thomann Thomann GmbH Hans-Thomann-Straße 1 96138 Burgebrach Deutschland Telefon: +49 (0) 9546 9223-0 E-Mail: info@thomann.de Internet: www.thomann.de 28.06.2019, ID: 457482...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Allgemeine Hinweise..........................5 1.1 Weitere Informationen........................6 1.2 Darstellungsmittel..........................7 1.3 Symbole und Signalwörter......................7 Sicherheitshinweise..........................9 Leistungsmerkmale..........................14 Inbetriebnahme............................15 Anschlüsse und Bedienelemente....................17 Technische Daten............................ 22 Stecker- und Anschlussbelegungen....................24 Umweltschutz............................25 SDC-24 DMX Desk DMX-controller... - Seite 4 SDC-24 DMX Desk DMX-controller...
-
Seite 5: Allgemeine Hinweise
Allgemeine Hinweise Allgemeine Hinweise Diese Bedienungsanleitung enthält wichtige Hinweise zum sicheren Betrieb des Geräts. Lesen und befolgen Sie die angegebenen Sicherheitshinweise und Anweisungen. Bewahren Sie die Anleitung zum späteren Nachschlagen auf. Sorgen Sie dafür, dass sie allen Personen zur Verfü‐ gung steht, die das Gerät verwenden. -
Seite 6: Weitere Informationen
Allgemeine Hinweise 1.1 Weitere Informationen Auf unserer Homepage (www.thomann.de) finden Sie viele weitere Informationen und Details zu den folgenden Punkten: Download Diese Bedienungsanleitung steht Ihnen auch als PDF-Datei zum Download zur Verfügung. Nutzen Sie in der elektronischen Version die Suchfunktion, um die Stichwortsuche für Sie interessanten Themen schnell zu finden. -
Seite 7: Darstellungsmittel
Allgemeine Hinweise 1.2 Darstellungsmittel In dieser Bedienungsanleitung werden die folgenden Darstellungsmittel verwendet: Beschriftungen Die Beschriftungen für Anschlüsse und Bedienelemente sind durch eckige Klammern und Kur‐ sivdruck gekennzeichnet. Beispiele: Regler [VOLUME], Taste [Mono]. 1.3 Symbole und Signalwörter In diesem Abschnitt finden Sie eine Übersicht über die Bedeutung der Symbole und Signal‐ wörter, die in dieser Bedienungsanleitung verwendet werden. - Seite 8 Allgemeine Hinweise Signalwort Bedeutung GEFAHR! Diese Kombination aus Symbol und Signalwort weist auf eine unmittelbar gefährliche Situation hin, die zum Tod oder zu schweren Verletzungen führt, wenn sie nicht gemieden wird. HINWEIS! Diese Kombination aus Symbol und Signalwort weist auf eine möglicherweise gefährliche Situation hin, die zu Sach- und Umweltschäden führen kann, wenn sie nicht gemieden wird.
-
Seite 9: Sicherheitshinweise
Sicherheitshinweise Sicherheitshinweise Bestimmungsgemäßer Dieses Gerät dient zur Steuerung von Scheinwerfern, Dimmern, Lichteffektgeräten oder Gebrauch anderen DMX-gesteuerten Geräten. Verwenden Sie das Gerät ausschließlich wie in dieser Bedienungsanleitung beschrieben. Jede andere Verwendung sowie die Verwendung unter anderen Betriebsbedingungen gelten als nicht bestimmungsgemäß und können zu Personen- oder Sachschäden führen. - Seite 10 Sicherheitshinweise Sicherheit GEFAHR! Gefahren für Kinder Sorgen Sie dafür, dass Kunststoffhüllen, Verpackungen, etc. ordnungsgemäß ent‐ sorgt werden und sich nicht in der Reichweite von Babys und Kleinkindern befinden. Erstickungsgefahr! Achten Sie darauf, dass Kinder keine Kleinteile vom Gerät (z.B. Bedienknöpfe o.ä.) lösen.
- Seite 11 Sicherheitshinweise HINWEIS! Betriebsbedingungen Das Gerät ist für die Benutzung in Innenräumen ausgelegt. Um Beschädigungen zu vermeiden, setzen Sie das Gerät niemals Flüssigkeiten oder Feuchtigkeit aus. Vermeiden Sie direkte Sonneneinstrahlung, starken Schmutz und starke Vibra‐ tionen. Betreiben Sie das Gerät nur innerhalb der Umgebungsbedingungen, die im Kapitel „Technische Daten“...
- Seite 12 Sicherheitshinweise HINWEIS! Stromversorgung Bevor Sie das Gerät anschließen, überprüfen Sie, ob die Spannungsangabe auf dem Gerät mit Ihrem örtlichen Stromversorgungsnetz übereinstimmt und ob die Netzsteckdose über einen Fehlerstromschutzschalter (FI) abgesichert ist. Nichtbe‐ achtung kann zu einem Schaden am Gerät und zu Verletzungen des Benutzers führen.
- Seite 13 Sicherheitshinweise HINWEIS! Mögliche Fleckenbildung Der enthaltene Weichmacher in den Gummifüßen dieses Produkts kann unter Umständen mit der Beschichtung Ihres Parkett-, Linoleum-, Laminat- oder PVC- Bodens reagieren und nach einiger Zeit dunkle Schatten hinterlassen, die sich nicht wieder entfernen lassen. Bitte bringen Sie die Gummifüße im Zweifelsfall nicht in direkten Kontakt mit Ihrem Boden und benutzen Sie Filzschoner oder einen Teppich als Unterlage.
-
Seite 14: Leistungsmerkmale
Leistungsmerkmale Leistungsmerkmale Besondere Eigenschaften des Geräts: 24 Kanalfader 2 Displays zur Anzeige der ausgehenden Kanalwerte Startadresse über DIP-Schalter wählbar Verlinkung von bis zu vier Pulten zur Kontrolle von bis zu 96 Kanälen Einfache Bedienung Ideal zum Testen von DMX-Geräten oder für einfache Anwendungen 16 farbige Faderkappen im Lieferumfang enthalten SDC-24 DMX Desk DMX-controller... -
Seite 15: Inbetriebnahme
Inbetriebnahme Inbetriebnahme Packen Sie das Gerät aus und überprüfen Sie es sorgfältig auf Schäden, bevor Sie es ver‐ wenden. Heben Sie die Verpackung auf. Um das Gerät bei Transport und Lagerung optimal vor Erschütterungen, Staub und Feuchtigkeit zu schützen, benutzen Sie die Originalverpackung oder eigene, besonders dafür geeignete Transport- bzw. - Seite 16 Inbetriebnahme Verbindungen in der Betriebsart Verbinden Sie den DMX-Eingang des Geräts mit dem DMX-Ausgang eines DMX-Controllers „DMX“ oder eines anderen DMX-Geräts. Verbinden Sie den Ausgang des ersten DMX-Geräts mit dem Eingang des zweiten und so weiter, um eine Reihenschaltung zu bilden. Stellen Sie sicher, dass der Ausgang des letzten DMX-Geräts in der Kette mit einem Widerstand (110 Ω, ¼...
-
Seite 17: Anschlüsse Und Bedienelemente
Anschlüsse und Bedienelemente Anschlüsse und Bedienelemente Vorderseite SDC-24 DMX Desk DMX-controller... - Seite 18 Anschlüsse und Bedienelemente 1 Kanalfader [1] … [24] Einzelne Ansteuerung von bis zu 24 DMX-Kanälen 2 [CH] Anzeige der mit den Fadern eingestellten Werte 3 [DMX] Anzeige der zugewiesenen DMX-Kanäle SDC-24 DMX Desk DMX-controller...
- Seite 19 Anschlüsse und Bedienelemente Rückseite SDC-24 DMX Desk DMX-controller...
- Seite 20 Anschlüsse und Bedienelemente 4 DIP-Schalter zum Einstellen der DMX-Adresse 0: DIP-Schalter steht in „[OFF]“-Stellung. 1: DIP-Schalter steht in „[ON]“-Stellung. Der Wert der DIP-Schalter 1 bis 9 ist binär codiert. DIP-Schalter 10 hat keine Funktion.Um die gewünschte DMX-Adresse einzurichten, stellen Sie die DIP-Schalter so ein, dass die Summe der daraus resultierenden Zahlen die gewünschte DMX- Adresse ergibt.
- Seite 21 Anschlüsse und Bedienelemente 5 [DMX OUT] DMX-Ausgang 6 DMX-Eingang [DMX IN] Über [DMX IN] kann ein zusätzlicher DMX-Controller angeschlossen werden, um mehr als 24 Kanäle zu steuern. Es können bis zu vier Controller zur Steuerung von bis zu 96 Kanälen verlinkt werden. Wenn das erste Gerät die Adressen [1] …...
-
Seite 22: Technische Daten
Technische Daten Technische Daten Steuerprotokolle DMX512 Eingangsanschlüsse Spannungsversorgung Kaltgeräteeinbaustecker C14 DMX-Ansteuerung XLR-Einbaubuchse, 3-polig Ausgangsanschlüsse DMX-Ansteuerung XLR-Einbaubuchse, 3-polig Leistungsaufnahme Versorgungsspannung 100 – 240 V 50/60 Hz Sicherung 5 mm × 20 mm, 1 A, 250 V, flink Einbaueigenschaften 19 Zoll, 2 HE Abmessungen (B ×... - Seite 23 Technische Daten Weitere Informationen Preset-Funktion Nein Externe Speichermöglichkeit Nein DMX-Universen Max. Steuerkanäle Ethernet Nein SDC-24 DMX Desk DMX-controller...
-
Seite 24: Stecker- Und Anschlussbelegungen
Stecker- und Anschlussbelegungen Stecker- und Anschlussbelegungen Einführung Dieses Kapitel hilft Ihnen dabei, die richtigen Kabel und Stecker auszuwählen, um Ihr wert‐ volles Equipment so zu verbinden, dass ein perfektes Lichterlebnis gewährleistet wird. Bitte beachten Sie diese Tipps, denn gerade im Bereich „Sound & Light“ ist Vorsicht angesagt: Auch wenn ein Stecker in die Buchse passt, kann das Resultat einer falschen Verbindung ein zerstörter DMX-Controller, ein Kurzschluss oder „nur“... -
Seite 25: Umweltschutz
Umweltschutz Umweltschutz Verpackungsmaterial entsorgen Für die Verpackungen wurden umweltverträgliche Materialien gewählt, die einer normalen Wiederverwertung zugeführt werden können. Sorgen Sie dafür, dass Kunststoffhüllen, Verpa‐ ckungen, etc. ordnungsgemäß entsorgt werden. Werfen Sie diese Materialien nicht einfach weg, sondern sorgen Sie dafür, dass sie einer Wie‐ derverwertung zugeführt werden. - Seite 26 Notizen SDC-24 DMX Desk DMX-controller...
- Seite 28 Musikhaus Thomann · Hans-Thomann-Straße 1 · 96138 Burgebrach · Germany · www.thomann.de...
