Stecker- und Anschlussbelegungen
11
Stecker- und Anschlussbelegungen
Einführung
DMX-Anschlüsse
DMX DC-2448
34
DMX-controller
Dieses Kapitel hilft Ihnen dabei, die richtigen Kabel und Stecker auszuwählen, um Ihr
wertvolles Equipment so zu verbinden, dass ein perfektes Lichterlebnis gewährleistet
wird.
Bitte beachten Sie diese Tipps, denn gerade im Bereich „Sound & Light" ist Vorsicht
angesagt: Auch wenn ein Stecker in die Buchse passt, kann das Resultat einer fal-
schen Verbindung ein zerstörter DMX-Controller, ein Kurzschluss oder „nur" eine
nicht funktionierende Lightshow sein!

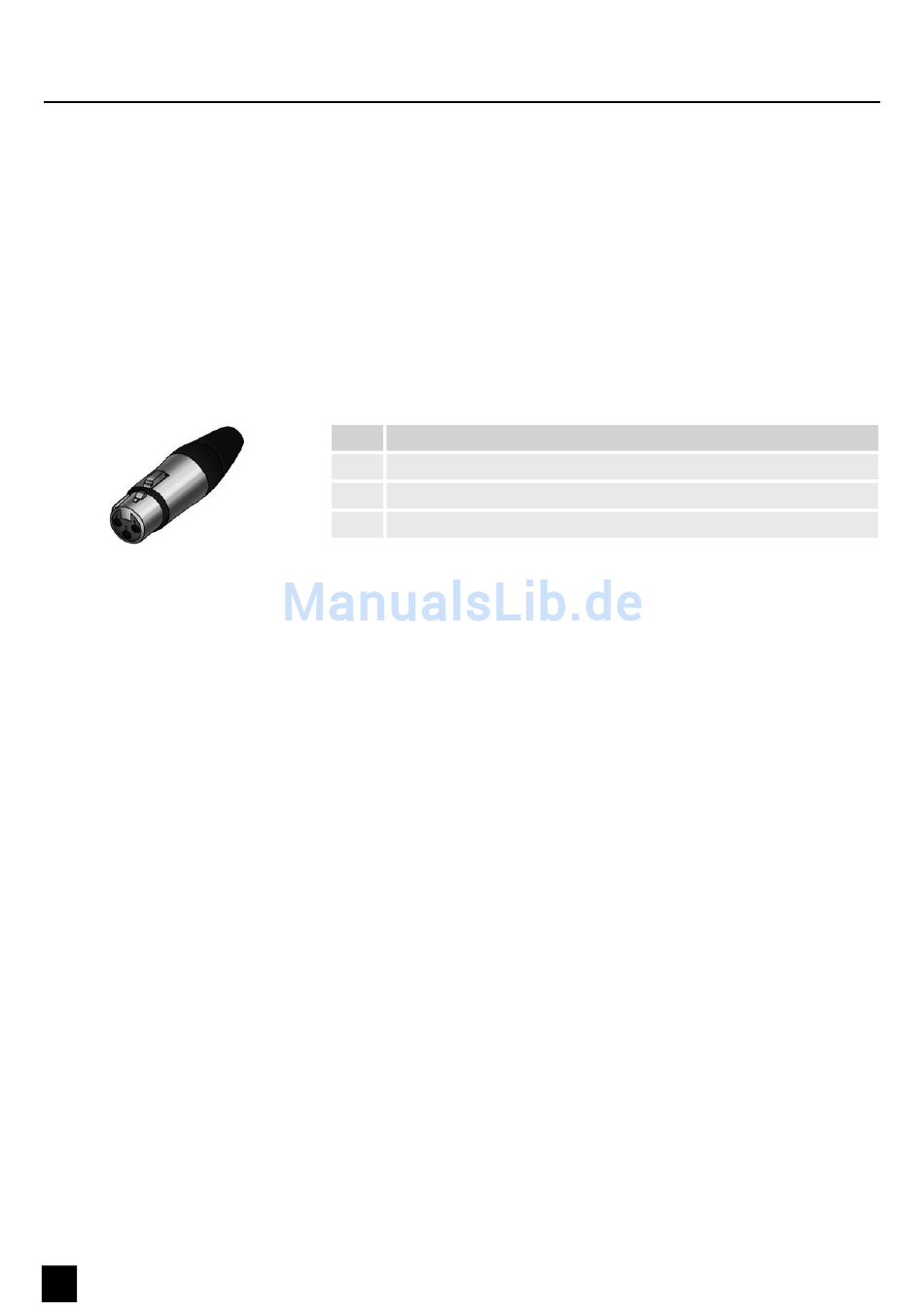

Eine dreipolige XLR-Buchse dient als DMX-Ausgang, ein dreipoliger XLR-Stecker
dient als DMX-Eingang. Die unten stehende Zeichnung und die Tabelle zeigen die
Pinbelegung einer dazu passenden Kupplung.
Pin
Belegung
1
Masse (Abschirmung)
2
Signal invertiert (DMX–, „Cold")
3
Signal (DMX+, „Hot")
