3

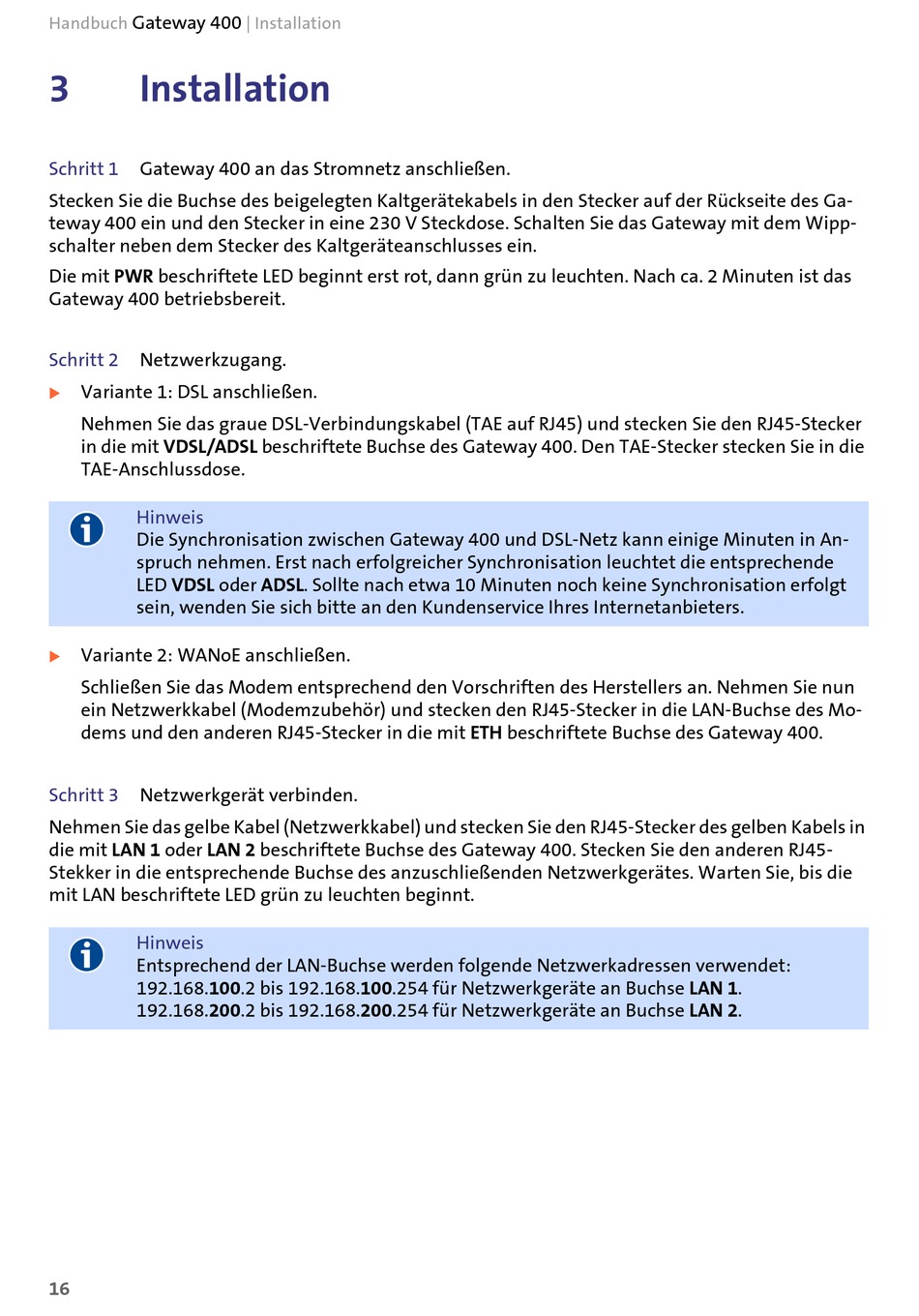

Installation

Schritt 1 Gateway 400 an das Stromnetz anschließen.
Stecken Sie die Buchse des beigelegten Kaltgerätekabels in den Stecker auf der Rückseite des Ga-
teway 400 ein und den Stecker in eine 230 V Steckdose. Schalten Sie das Gateway mit dem Wipp-
schalter neben dem Stecker des Kaltgeräteanschlusses ein.
Die mit PWR beschriftete LED beginnt erst rot, dann grün zu leuchten. Nach ca. 2 Minuten ist das
Gateway 400 betriebsbereit.
Schritt 2 Netzwerkzugang.
Variante 1: DSL anschließen.

Nehmen Sie das graue DSL-Verbindungskabel (TAE auf RJ45) und stecken Sie den RJ45-Stecker
in die mit VDSL/ADSL beschriftete Buchse des Gateway 400. Den TAE-Stecker stecken Sie in die
TAE-Anschlussdose.
Hinweis
Die Synchronisation zwischen Gateway 400 und DSL-Netz kann einige Minuten in An-
spruch nehmen. Erst nach erfolgreicher Synchronisation leuchtet die entsprechende
LED VDSL oder ADSL. Sollte nach etwa 10 Minuten noch keine Synchronisation erfolgt
sein, wenden Sie sich bitte an den Kundenservice Ihres Internetanbieters.
Variante 2: WANoE anschließen.

Schließen Sie das Modem entsprechend den Vorschriften des Herstellers an. Nehmen Sie nun
ein Netzwerkkabel (Modemzubehör) und stecken den RJ45-Stecker in die LAN-Buchse des Mo-
dems und den anderen RJ45-Stecker in die mit ETH beschriftete Buchse des Gateway 400.
Schritt 3 Netzwerkgerät verbinden.
Nehmen Sie das gelbe Kabel (Netzwerkkabel) und stecken Sie den RJ45-Stecker des gelben Kabels in
die mit LAN 1 oder LAN 2 beschriftete Buchse des Gateway 400. Stecken Sie den anderen RJ45-
Stekker in die entsprechende Buchse des anzuschließenden Netzwerkgerätes. Warten Sie, bis die
mit LAN beschriftete LED grün zu leuchten beginnt.
Hinweis
Entsprechend der LAN-Buchse werden folgende Netzwerkadressen verwendet:
192.168.100.2 bis 192.168.100.254 für Netzwerkgeräte an Buchse LAN 1.
192.168.200.2 bis 192.168.200.254 für Netzwerkgeräte an Buchse LAN 2.
