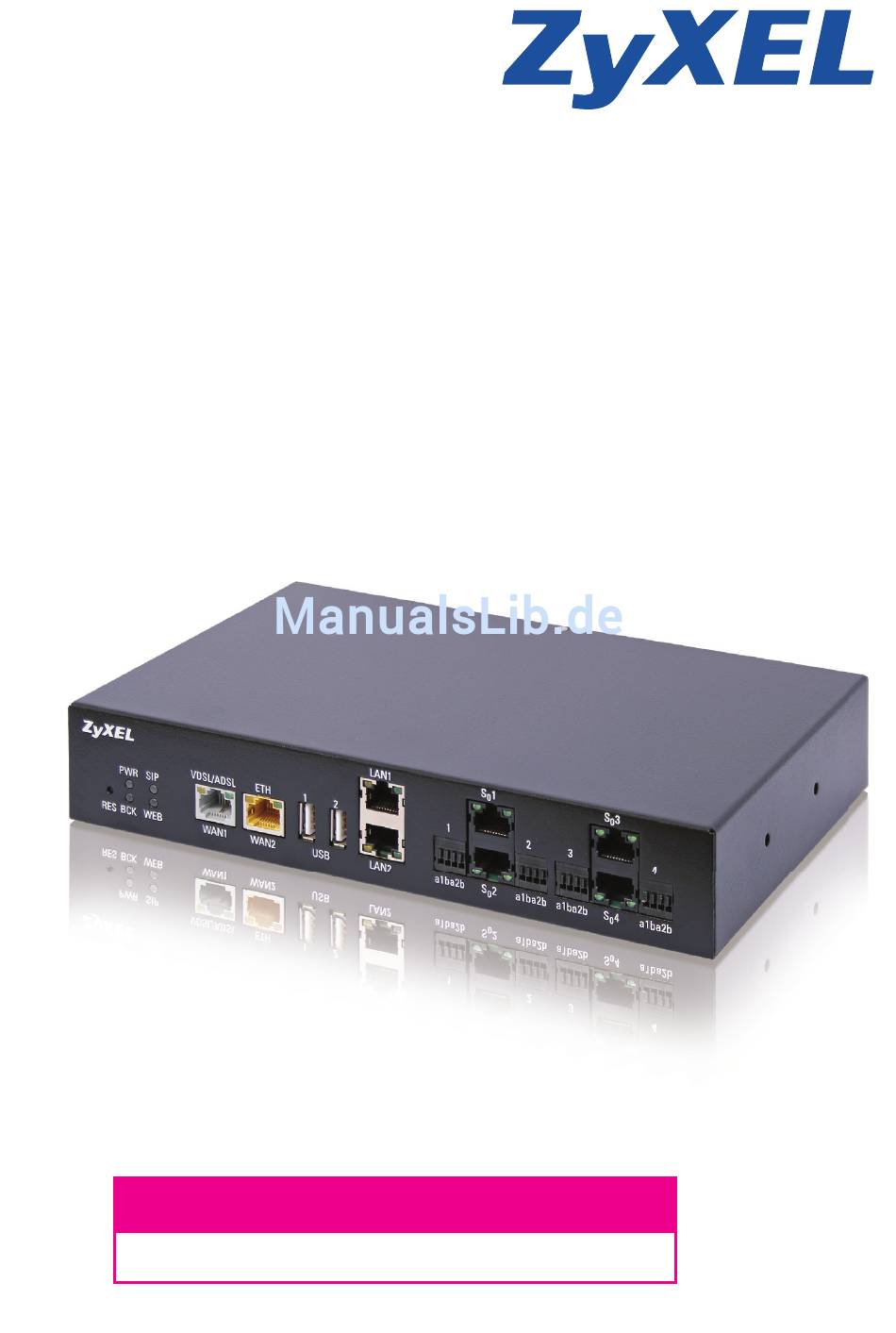

- Seite 1 Schnellstart-Anleitung GATEWAY 400 ISDN SIP Gateway 4xS Einrichtung über Internet-Browser an LAN1 zyxel.box oder 192.168.2.1...
-
Seite 2: Sicherheitshinweise
Herzlich willkommen. Vielen Dank, dass Sie sich für das Gateway 400 entschieden haben. Das Gateway 400 mit integriertem Router ermöglicht Ihnen die einfache Anbindung existierender ISDN-Telefonanlagen und ISDN-Telefone an einen ALL-IP-Anschluss. Darüber hinaus besteht die Möglichkeit, eine IP-Infrastruktur (inklusive später zu integrierender IP-TK-Anlagen) an dem Gerät zu betreiben. -
Seite 3: Open Source Lizenzhinweis
DSL-Kabel (grau) zum DSL-Anschluss ohne Splitter (Stecker RJ45-TAE) „ Schnellstart-Anleitung „ Zubehör Zusätzlich zum Lieferumfang des Gateway 400 ist folgendes Zubehör bestellbar: Rackmontagesatz (19“- und ETSI-Rack) ....ZyXEL-Bestellnummer: 954498 „ NTBA für ISDN-Busspeisung im Normal-Modus ..ZyXEL-Bestellnummer: 286007 „ Kontaktieren Sie dazu bitte Ihren Telekom-Vertriebspartner. -
Seite 4: Dsl-Anschluss
Ihr Gateway ist für IP-basierte Anschlüsse (Voice over IP) ohne Splitter vorgesehen (Telefonieren über das Internet). Variante 1 im Bild unten zeigt die Verkabelung an einem DSL-Anschluss. Der Anschluss erfolgt dabei über die Buchse VDSL/ADSL. GATEWAY 400 im Mischbetrieb: ISDN S Anlagenanschluss und ISDN S Mehrgeräteanschluß... -
Seite 5: Anschlüsse Und Taster
Anschlüsse und Taster Frontseite LAN1 - Gateway-Standard-IP: 1 - S 4 ISDN-Anschlüsse 192.168.2.1 LAN2 - Gateway-Standard-IP: 192.168.3.1 (RJ45-Buchsen und 4 Klemmen) LAN1 VDSL/ADSL PWR SIP RES BCK WEB WAN1 WAN2 LAN2 a1ba2b a1ba2b a1ba2b a1ba2b RES Reset-Taster USB-Anschluss (2 x USB-Host 2.0) WAN2 (ETH) Anschluss externes Modem (WANoE) WAN1 (VDSL/ADSL) DSL-Anschluss Rückseite... -
Seite 6: Verkabelung Am Ip-Basierten Anschluss (Voice Over Ip)
Verkabelung am IP-basierten Anschluss (Voice over IP) DSL anschließen Mit dem beiliegenden grauen DSL-Kabel verbinden Sie bitte den Gateway (über die VDSL/ADSL-Buchse) mit der mittleren Buchse am Telefon-Hausanschluss. ISDN-Endgeräte anschließen Am Gateway sind, entsprechend der vorhandenen Telefonie-Hardware, folgende Kon- figurationsszenarien an den S -Anschlüssen möglich: SIP-Trunk (ISDN-Anlagenanschluss) Wird verwendet, wenn eine Telefonanlage am Gateway angeschlossen ist. -
Seite 7: Die Konfiguration
WARNUNG Der Betrieb ist nur an Steckdosen mit Schutzerdung erlaubt! Die Konfiguration Ihr Gateway 400 ist standardmäßig für den Einsatz am DSL-Anschluss mit SIP-Trunk- Service vorgesehen. Die folgende Beschreibung bezieht sich auf diesen Einsatzfall. In der ausführlichen Bedienungsanleitung unter www.telekom.de/zyxel-hilfe finden Sie Informationen zur Konfiguration für weitere Einsatzfälle, wie z.B. - Seite 8 Auf der Seite Zusammenfassung wird die Konfiguration durch Klicken auf Übernehmen beendet. Im Anschluss gelangen Sie in das Hauptmenü Ihrer Gateway-Bedienoberfläche und können weitere Einstellungen vornehmen. Wechsel von ADSL auf VDSL Bei Wechsel zu einem Tarif mit anderer Internetbandbreite (z.B. von ADSL auf VDSL/ Fiber oder umgekehrt) muss das Gerät in den Auslieferungszustand zurückgesetzt und neu konfiguriert werden.
-
Seite 9: Die Bedienoberfläche
Sonderzeichen Zur Eingabe von Passwörtern in der Bedienoberfläche Ihres Gateway 400 stehen Ih- nen neben den Zeichen A-z und 0-9 auch die folgende Sonderzeichen zur Verfügung: ! ? * @ # § $ % & ( ) _ + , - . : \ / < = >... -
Seite 10: Bedeutung Der Leds
Bedeutung der LEDs LAN1 VDSL/ADSL PWR SIP RES BCK WEB WAN1 WAN2 LAN2 a1ba2b a1ba2b a1ba2b a1ba2b WAN1 (VDSL/ADSL) grün an Netzspeisung vorhanden. grün und VDSL-Verbindung ist aktiv. gelb an grün langsam Warten auf Anschlusserkennung blinkend (evtl. kein Kabel gesteckt) nur grün an ADSL-Verbindung ist aktiv grün schnell Anschlusserkennung läuft... -
Seite 11: Sicherheitstechnische Daten
Das Gateway 400 ist ein Gerät der Geräteklasse 1 nach der R&TTE-Richtlinie 1999/5/EG. Angewandte Produktsicherheitsnorm EN 60950-1 Ausführliche Bedienungsanleitung Eine detaillierte Beschreibung aller Funktionen Ihres Gateway 400 finden Sie in der Bedienungsanleitung, die Sie unter folgender Adresse direkt herunterladen können: www.telekom.de/zyxel-hilfe... - Seite 12 EU Declaration of Conformity We herewith declare that this declaration is issued under our sole responsibility： Product ： ISDN SIP Gateway ： Gateway 400 ( Sphairon’s ID : 286927) Model MANUFACTURED BY AND TCF FILE LOCATED AT： Company ： ZyXEL Communications Corporation Address ：...
