Schritt 4 Telefonanlage bzw. Telefone verbinden.
Die folgenden Grafiken sollen die unterschiedlichen Konfigurationsszenarien der S
Gateway 400 entsprechend vorhandener Telefonie-Hardware verdeutlichen:
Nur Anlagenanschluss

Nur Mehrgeräteanschluss

Kombination aus Anlagen- und Mehrgeräteanschluss im Mischbetrieb

Schließen Sie Ihre Telefonanlage bzw. Telefone an die S
4 (a1b a2b) an. Siehe
Hinweis
Die ISDN-Schnittstellen des Gateway 400 unterstützen den Restricted Power Mode.
Der Funktionsumfang von ISDN-Telefonen kann dadurch reduziert werden (z. B. keine
dauerhafte Anzeige) bzw. einige Telefone können von ihrem Verhalten abweichen (z. B.
ankommende Rufe werden unabhängig von der konfigurierten MSN immer signali-
siert). Schließen Sie ggf. ein ISDN-Bus-Speisegerät an.

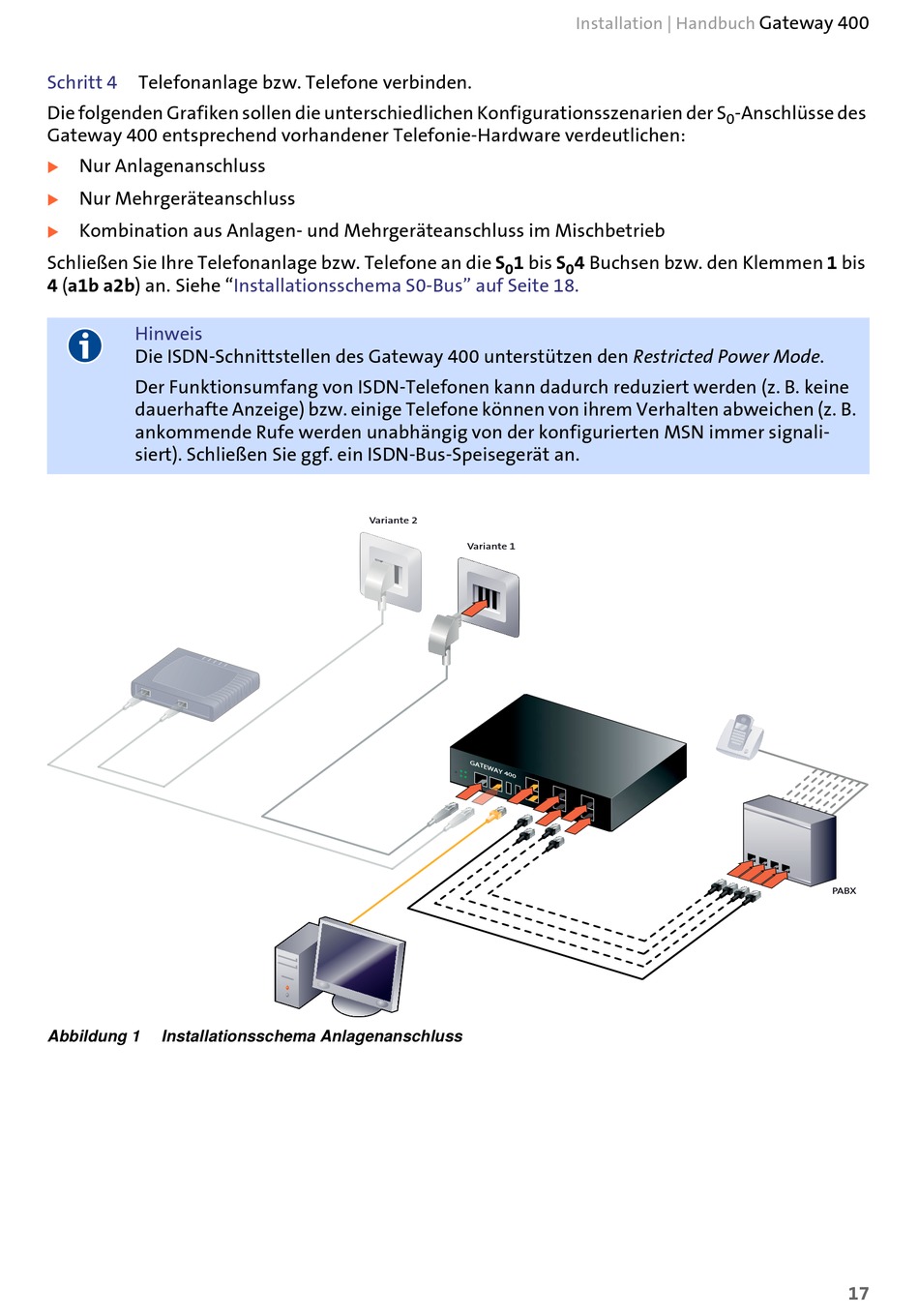

Abbildung 1 Installationsschema Anlagenanschluss
"Installationsschema S0-Bus" auf Seite 18.
Variante 2
Installation | Handbuch
1 bis S 4 Buchsen bzw. den Klemmen 1 bis
0 0
Variante 1
Gateway 400
-Anschlüsse des
0
PABX
17
