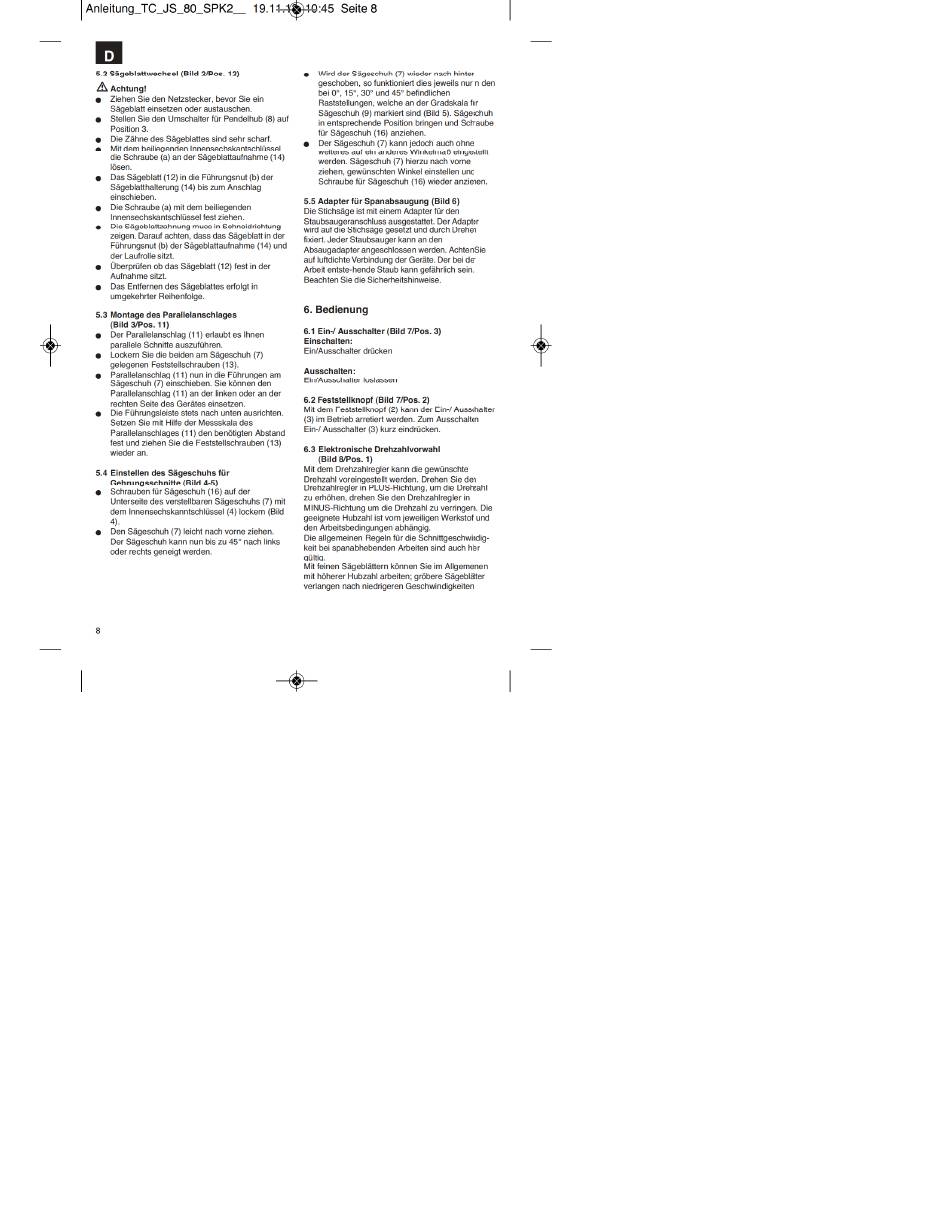

5.2 sageblattwechsel (Bild vpos. 12)
Achtung!
Ziehen Sie den Netzstecker, bevor Sie ein
Sågeblatt einsetzen Oder austauschen.
Stellen Sie den Umschalter für Pendelhub (8) auf
Position 3.
Die Zähne des Sägeblattes Sind sehr scharf.
Mit dem beiliegenden Innensechskantschlüssel
die Schraube (a) an der Sägeblattaufnahme (14)
Das Sägeblatt (12) in die Führungsnut (b) der
Sågeblatthalterung (14) bis Zum Anschlag
einschieben.
Die Schraube (a) mit dem beiliegenden
Innensechskantschlüssel fest ziehen.
Die Sägeblattzahnung muss in Schneidrichtung
zeigen. Darauf achten, dass das Sågeblatt in der
Führungsnut (b) der Sägeblattaufnahme (14) und
der Laufrolle sitzt.
Überprüfen 0 b das Sågeblatt (12)fest inder
Aufnahme sitzt.
Das Entfernen des Sågeblattes erfolgt in
umgekehrter Reihenfolge.
5.3 Montage des parallelanschlages
(Bild 3,'Pos. 11)
Der Parallelanschlag (11) eriaubt es Ihnen
parallele Schnitte auszuführen.
Lockern Sie die beiden am Sågeschuh (7)
gelegenen Feststellschrauben (13).
Parallelanschlag (11) nun in die Führungen am
Sägeschuh (7) einschieben. Sie können den
Parallelanschlag (11) an der linken Oder an der
rechten Seite des Gerätes einsetzen.
Die Führungsleiste stets nach unten ausrichten.
Setzen Sie mit Hilfe der Messskala des
Parallelanschlages (11) den benötigten Abstand
fest und ziehen Sie die Feststellschrauben (13)
wieder an.
5.4 Einstellen des Sägeschuhs für
Gehrungsschnitte (Bild 4-5)
Schrauben für Sageschuh (16) auf der
Unterseite des verstellbaren Sågeschuhs (7) mit
dem Innensechskanntschlüssel (4) lockern (Bild
4).
Den Sågeschuh (7) leicht nach vorne ziehen.
Der Sägeschuh kann nun bis zu 450 nach links
Oder rechts geneigt werden.
8
Seite 8
Wird der Sägeschuh (7) wieder nach hinten
geschoben. so funktioniert dies jeweils nur in den
bei 00, 150, 300 und 450 befindlichen
Raststellungen, welche an der Gradskala für
Sågeschuh (9) markiert Sind(Bild 5). Sågeschuh
in entsprechende Position bringen und Schraube
für Sägeschuh (16) anziehen.
Der Sågeschuh (7) kann jedoch auch ohne
weiteres auf ein anderes Winkelmaß eingestellt
werden. Sägeschuh (7) hierzu nach vorne
ziehen, gewünschten Winkel einstellen und
Schraube für Sågeschuh (16) wieder anziehen.
5.5 Adapter für Spanabsaugung (Bild 6)
Die Stichsåge ist mit einem Adapter für den
Staubsaugeranschluss ausgestattet. Der Adapter
Wird auf die Stichsåge gesetzt und durch Drehen
fixiert. Jeder Staubsauger kannan den
Absaugadapter angeschlossen werden. Achten Sie
auf luftdichteVerbindungder Geräte.Der bei der
Arbeit entste•hende Staub kann gefährlich sein.
Beachten Sie die Sicherheitshinweise.
6. Bedienung
6.1 Ein-/ Ausschalter (Bild 7,'Pos. 3)
Einschalten:
Ein/Ausschalter drücken
Ausschalten:
Ein/Ausschalter loslassen
6.2 Feststellknopf (Bild 7/Pos. 2)
Mit dem Feststellknopf (2) kann der Ein-/ Ausschalter
(3) im Betrieb arretiert werden. Zum Ausschalten
Ein-/ Ausschalter (3) kurz eindrücken.
6.3 Elektronische Drehzahlvorwahl
(Bild 8/Pos. 1)
Mit dem Drehzahlregler kann die gewünschte
Drehzahl voreingestellt werden. Drehen Sie den
Drehzahlregler in PLUS-Richtung, um die Drehzahl
zu erhöhen, drehen Sie den Drehzahlregler in
MINUS-Richtung um die Drehzahl zu verringern, Die
geeignete Hubzahlist vom jeweiligen Werkstoff und
den Arbeitsbedingungen abhångig.
Die allgemeinen Regelnfor die Schnittgeschwindig-
keit bei spanabhebenden Arbeiten sind auch hier
gültig.
Mit feinen Sägeblättern können Sie im Allgemeinen
mit höherer Hubzahl arbeiten; gröbere Sägeblätter
verlangen nach niedrigeren Geschwindigkeiten.
