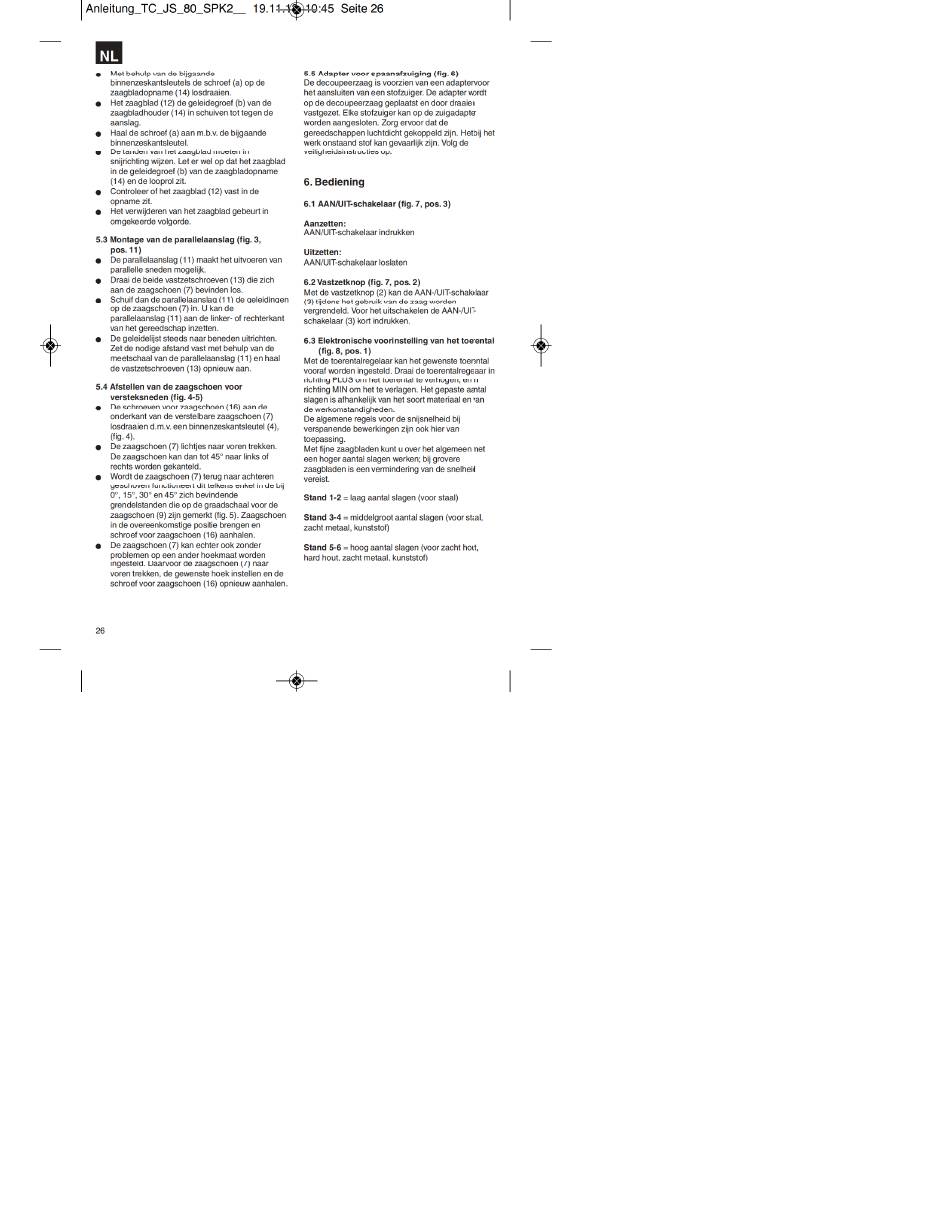

EINHELL TC-JS 80 Originalbetriebsanleitung Seite 26

19.1
Met behulp Van de bijgaande
binnenzeskantsleutels de schroef (a) Op de
zaagbladopname (14) losdraaien,
Het zaagblad (12) de geleidegroef (b) van de
zaagbladhouder (14) in schuiven tot tegen de
aanslag.
Haalde schroef (a) aan m.b.v.de bijgaande
binnenzeskantsleutel.
De tanden van het zaagblad moeten in
snijrichting wijzen. Let er wel op dat het zaagblad
in de geleidegroef (b) van de zaagbladopname
(14) en de looprol zit.
Controleer Ofhet zaagblad (12) vast in de
opname zit.
Het verwijderen van het zaagblad gebeurt in
omgekeerde volgorde.
5.3 Montage Van de parallelaanslag (fig. 3,
pos. 11)
De parallelaanslag(11) maakt het uitvoerenVan
parallelle sneden mogelijk.
Draai de beide vastzetschroeven (13) die zich
aan de zaagschoen (7) bevinden IOS.
Schuif dan de parallelaanslag (1 1) de geleidingen
op de zaagschoen (7) in. U kan de
paranelaanslag (11) aan de linker. Ofrechterkant
van het gereedschap inzetten.
De geleidelijst steeds naar beneden uitrichten.
Zet de nodige afstand vast met behulp van de
meetschaal van de parallelaanslag (11) en haal
de vastzetschroeven (13) opnieuw aan.
5.4 Afstellen van de zaagschoen voor
versteksneden (fig. 4-5)
De schroeven voor zaagschoen (16) aan de
onderkant van de verstelbare zaagschoen (7)
losdraaien d.m.v. een binnenzeskantsleutel (4),
(fig. 4).
De zaagschoen (7) lichtjes naar wren trekken.
De zaagschoen kan dan tot 450 naar links Of
rechts worden gekanteld.
Wordt de zaagschoen (7) terug naar achteren
geschoven functioneertdit telkensenkel in de bij
00, 150, 300 en 450 zich bevindende
grendelstandendie op de graadschaal voor de
zaagschoen (9) zijn gemerkt (fig. 5). Zaagschoen
inde Overeenkomstigepositie brengenen
schroef voor zaagschoen (16) aanhalen.
De zaagschoen(7) kan echter 00k zonder
problemen op een ander hoekmaat worden
ingesteld. Daarvoor de zaagschoen (7) naar
voren trekken, de gewenste hoek instellen en de
schroef voor zaagschoen (16) opnieuw aanhalen.
26
Seite 26
5.5 Adapter voor spaanatzuiging (fig. 6)
De decoupeerzaag is voorzien van een adapter voor
het aansluiten van een stofzuiger. De adapter wordt
op de decoupeerzaag geplaatst en door draaien
vastgezet. Elke stofzuiger kan op de zuigadapter
worden aangesloten.Zorg ervoor dat de
gereedschappenluchtdicht gekoppeld zijn. Het bij het
Werkonstaand Stofkan gevaarlijkzijn. Volgde
veiligheidsinstructies op.
6. Bediening
6.1 AAN/UlT-schakelaar (fig. 7, pos. 3)
Aanzetten:
AANJUlT-schakelaar indrukken
Uitzetten:
AAN}UlT-schakelaar loslaten
6.2 Vastzetknop (fig. 7, pos. 2)
Met de vastzetknop (2) kan de AAN-/UlT-schakelaar
(3) tijdens het gebruik van de zaag worden
vergrendeld. Voor het uitschakelen de AAN-/UIT-
schakelaar (3) kort indrukken.
6.3 Elektronische voorinstelling Van het toerental
(fig. 8, pos. 1)
Met de toerentalregelaarkan het gewenstetoerental
vooraf worden ingesteld. Draai de toerentalregelaar
richting PLUS om het toerental te verhogen, en in
richting MIN om het te verlagen. Het gepaste aantal
slagen is afhankelijk van het soort materiaal en van
de werkomstandigheden.
De algemene regels voor de snijsnelheid bij
verspanende bewerkingen zijn ook hier van
toepassing.
Met fijne zaagbladen kunt u over het algemeen met
een hoger aantal slagen werken; bij grovere
zaagbladen is een vermindering van de snelheid
vereist.
Stand 1-2 = laag aantalslagen (voorStaal)
Stand 3-4 = middelgrootaantal slagen (voorStaal,
zacht metaal, kunststof)
Stand 5-6 = hoog aantal slagen (voor zacht hout,
hard hout, zacht metaal, kunststof)
