6 Inbetriebnahme und Bedienung

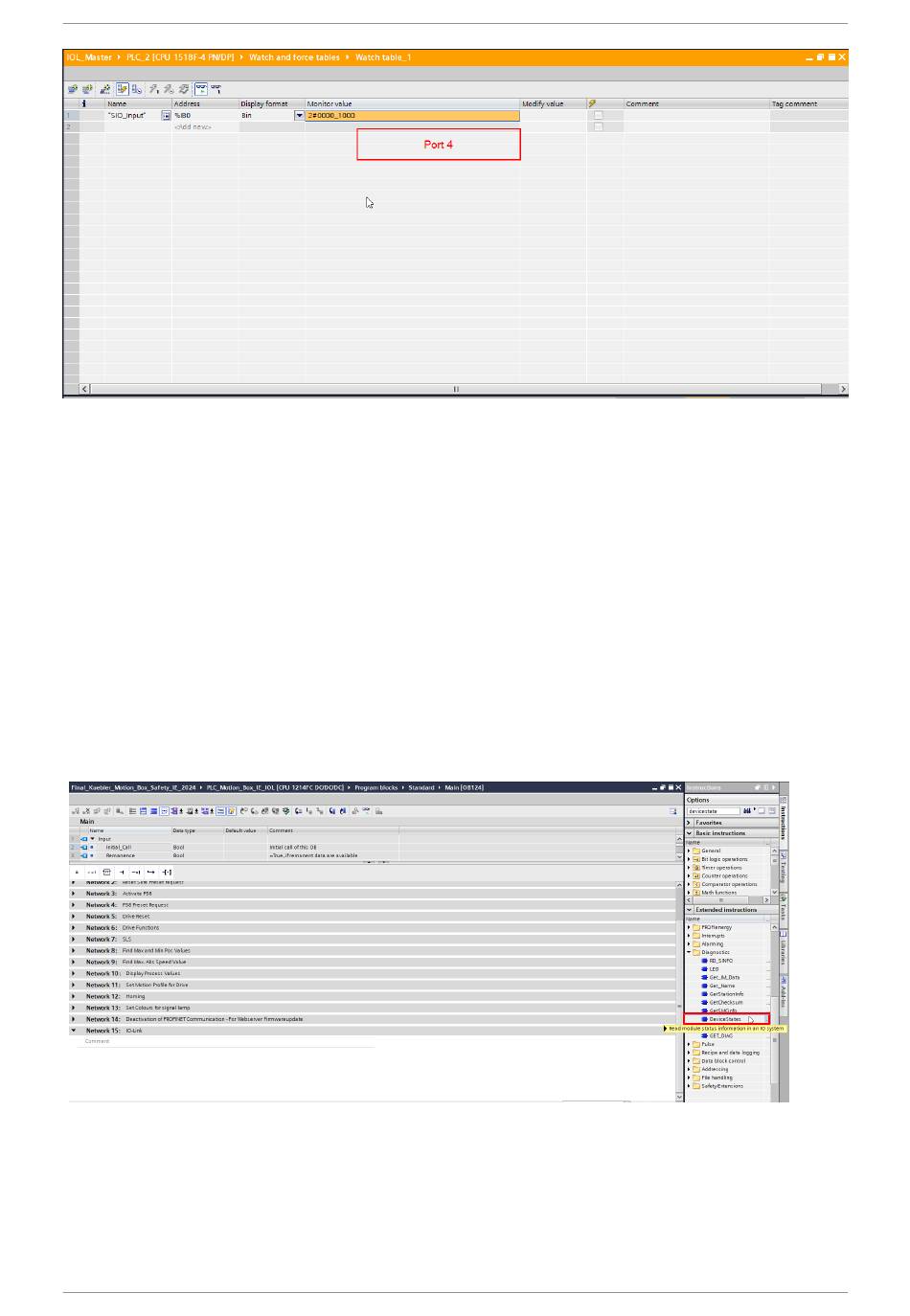

Abb. 31: Konfiguration SIO
6.2.4 Online-Test
Profinet unterstützt das Konzept der integrierten Diagnose, wobei jede einzelne Fehlausrichtung
oder mehrere gleichzeitig auftretende Fehler vom E/A-Gerät an den E/A-Controller übertragen
werden.
Um die Statusinformationen für das Laufzeitprogramm zu nutzen, können Sie den den
Stationsstatus und die Submodule verteilter E/A-Geräte über die DeviceStates-
Funktionsblockanweisung in der Programmiersoftware diagnostizieren:
Erstellen Sie ein Array des Datentyps Array of BOOL im globalen Datenblock (der Name und die
Seriennummer sind nicht begrenzt), das Array 0~1023 hat insgesamt 1024 Elemente.
Rufen Sie die Anweisung DeviceStates im OB-Baustein auf, doppelklicken Sie auf den LADDR-
Pin, und wählen Sie das zu diagnostizierende E/A-System aus, wie in der Abbildung gezeigt:
Abb. 32: Online-Test
Ermittelt die entsprechende Hardware-Kennung.
42 | DE
