5.4.2 Einsatz als Ausgang für eine digitales Aktorsignal PNP

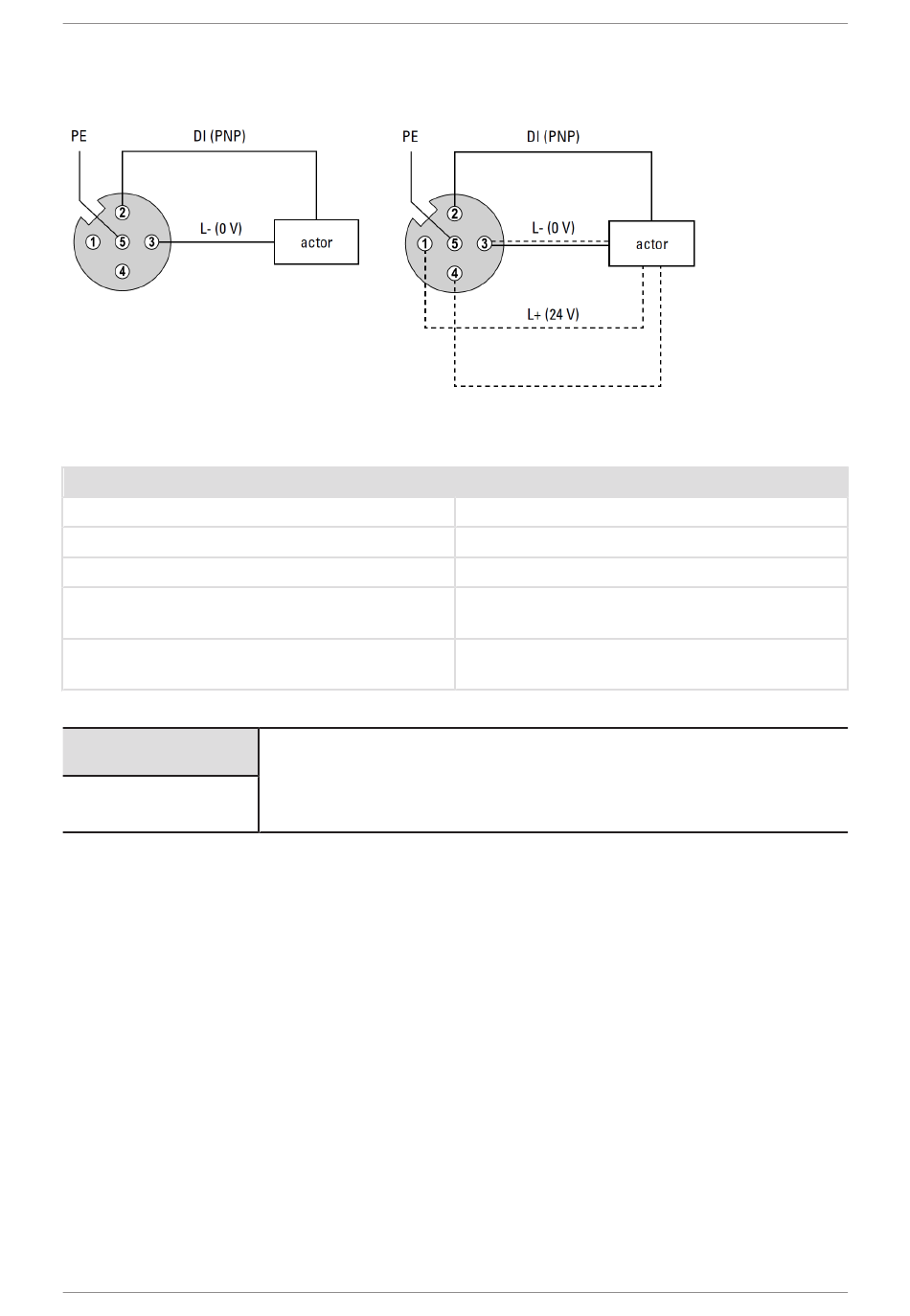

Stromlaufplan DO (PNP)
Abb. 6: Ausgang für eine digitales Aktorsignal PNP
Ausgangs-Parameter Anschlüsse X1 ... X4
Anschluss Klasse
Ausgangspolarität
Ausgangsstrom
Port Schutz
Lasttyp
HINWEIS
26 | DE
Stromlaufplan DO (PNP) + IO-Link Kommunikation
DI/DO + IO-Link Kommunikation
Auch wenn der angeschlossene Sensor über IO-Link kommuniziert,
kann Pin 2 gleichzeitig für ein DI/DO-Signal genutzt werden.
4 x Class A
PNP
max. 2 A, pro Kanal
Kurzschlussschutz (PIN1, PIN 3),
Überlastschutz
Allgemeiner Gebrauch und
Widerstandsbetrieb, Pilotbetrieb
