Fritz Kübler GmbH
HINWEIS
D000085234.0001 - 0A

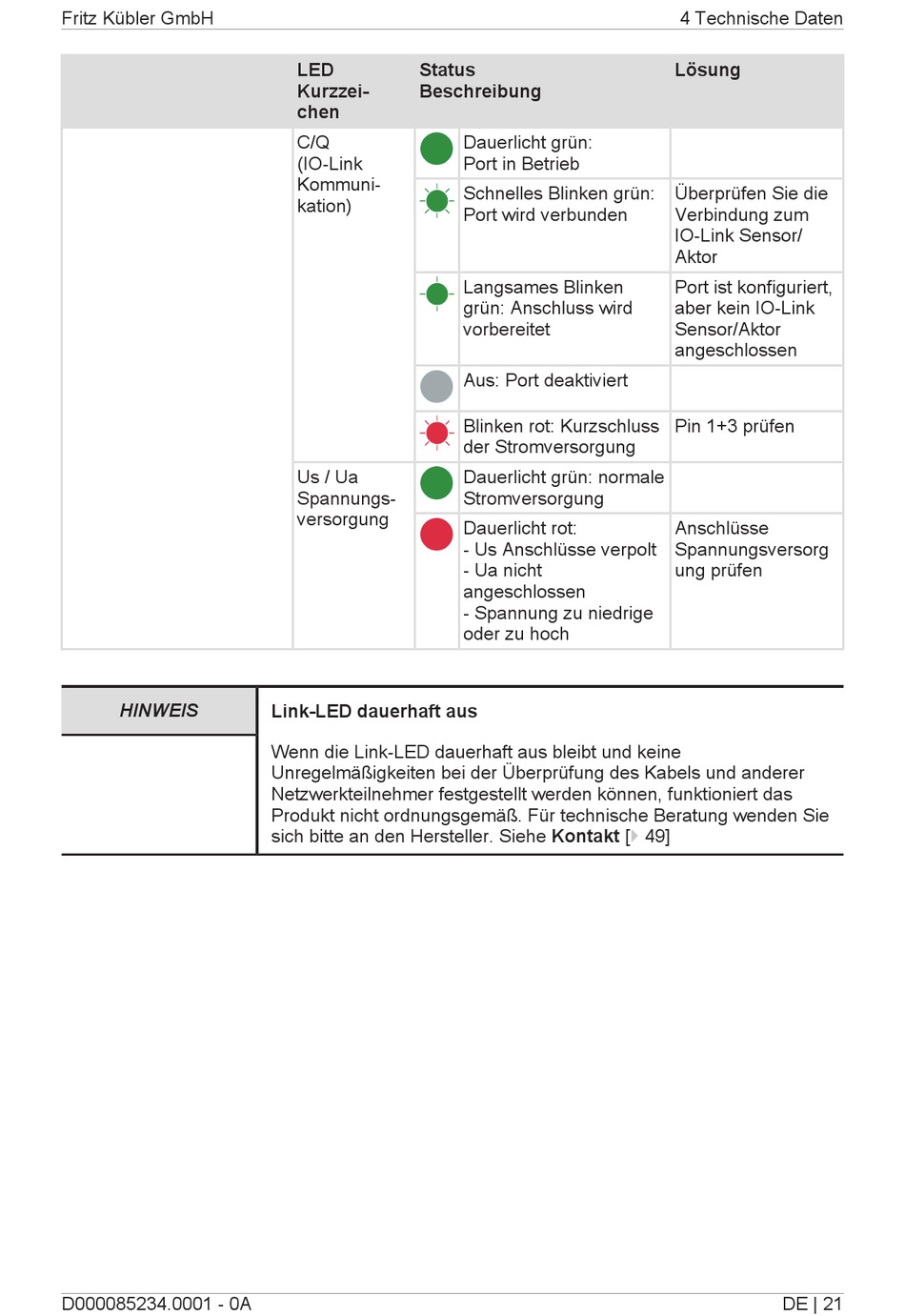

LED
Status
Kurzzei-
Beschreibung
chen
C/Q
(IO-Link
Kommuni-
kation)
Us / Ua
Spannungs-
versorgung
Link-LED dauerhaft aus
Wenn die Link-LED dauerhaft aus bleibt und keine
Unregelmäßigkeiten bei der Überprüfung des Kabels und anderer
Netzwerkteilnehmer festgestellt werden können, funktioniert das
Produkt nicht ordnungsgemäß. Für technische Beratung wenden Sie
sich bitte an den Hersteller. Siehe Kontakt [} 49]
Dauerlicht grün:
Port in Betrieb
Schnelles Blinken grün:
Port wird verbunden
Langsames Blinken
grün: Anschluss wird
vorbereitet
Aus: Port deaktiviert
Blinken rot: Kurzschluss
der Stromversorgung
Dauerlicht grün: normale
Stromversorgung
Dauerlicht rot:
- Us Anschlüsse verpolt
- Ua nicht
angeschlossen
- Spannung zu niedrige
oder zu hoch
4 Technische Daten
Lösung
Überprüfen Sie die
Verbindung zum
IO-Link Sensor/
Aktor
Port ist konfiguriert,
aber kein IO-Link
Sensor/Aktor
angeschlossen
Pin 1+3 prüfen
Anschlüsse
Spannungsversorg
ung prüfen
DE | 21
