Fritz Kübler GmbH

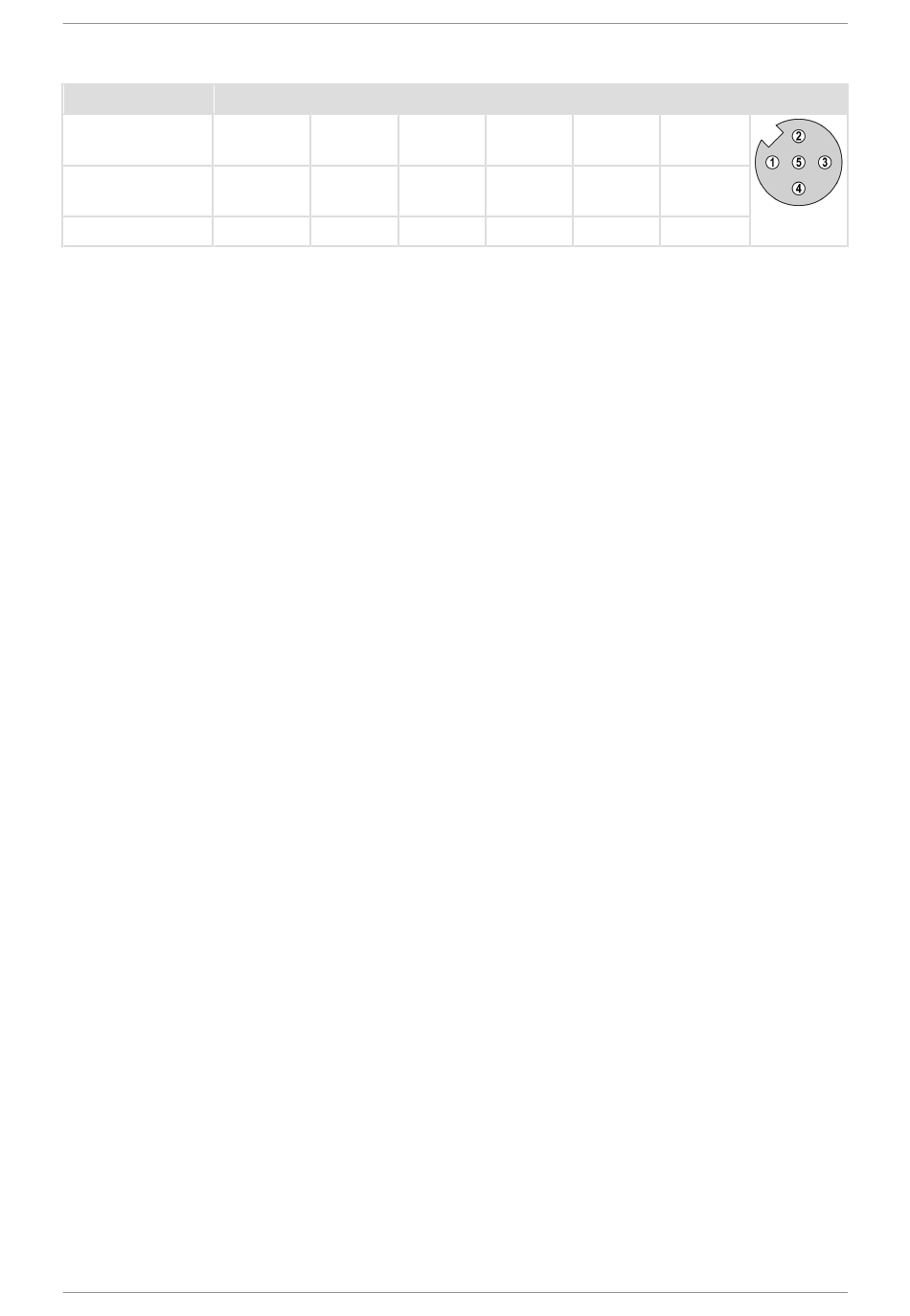

Anschlussbelegung
Port
M8-Stecker, 4-polig + Schirm
X1 ... X4
Signal:
IO-Link, Class A
X5 ... X8
Signal:
IO-Link, Class B
Pin:
L+ :
Versorgungsspannung System (abhängig von Us)
L- :
Masse GND System (0 V)
2L+ :
Versorgungsspannung Ausgänge (abhängig von Ua)
2L- :
Masse GND Ausgänge (0 V)
C/Q :
IO-Link Kommunikation
DI/DO :
digitaler Ein-/Ausgang (PNP/NPN)
D000085234.0001 - 0A
L+
DI/DO
L+
2L+
1
2
L-
C/Q
L-
C/Q
3
4
4 Technische Daten
PE
2L-
5
DE | 19
