Fritz Kübler GmbH

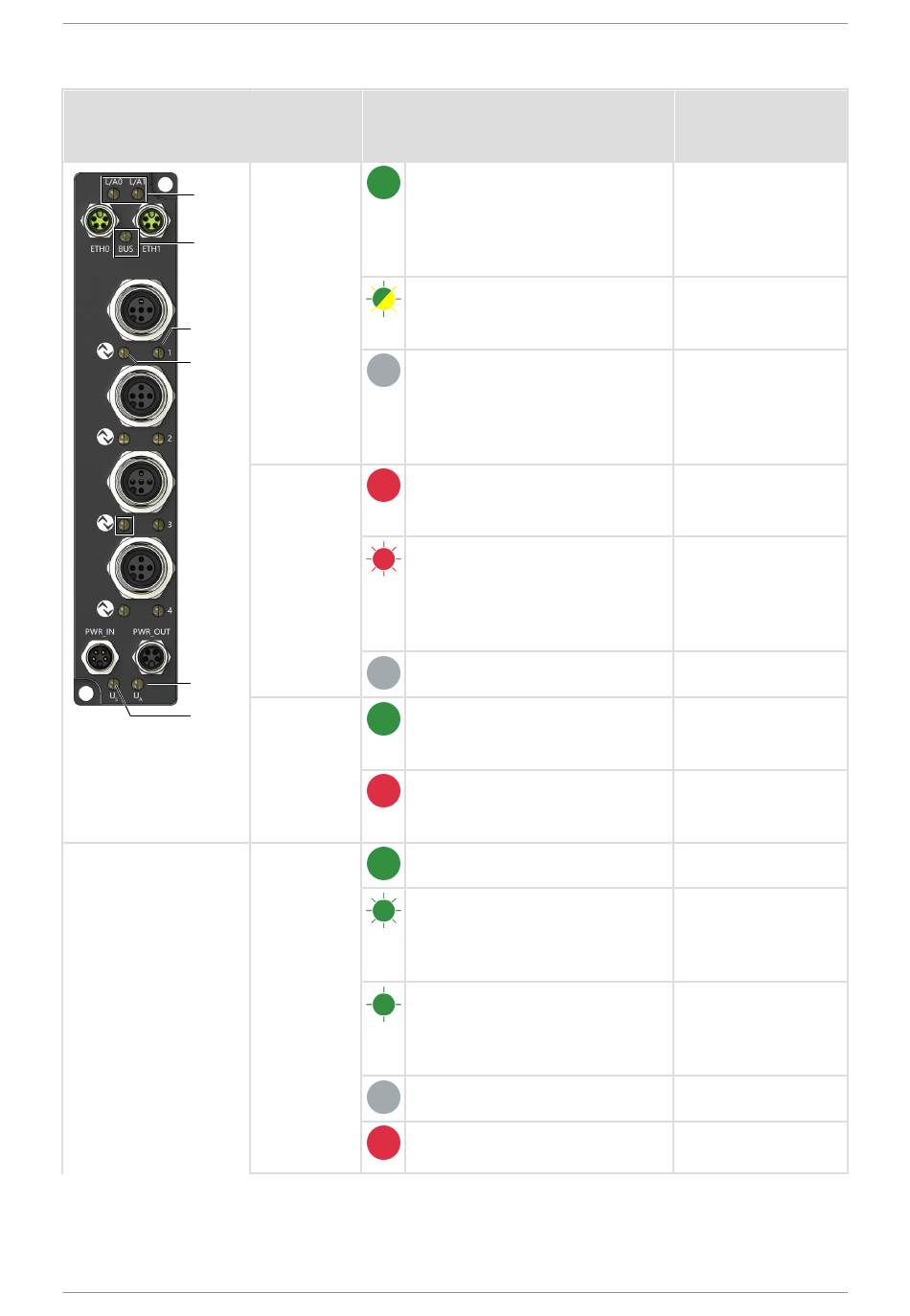

4.1.3 Beschreibung LEDs IOL4A
ETH0,
ETH1
BUS
(1...4)
DI/DO
(1...4)
C/Q
Ua
Us
D000085234.0001 - 0A
LED
Status
Kurz-
Beschreibung
zeichen
ETH0,
Dauerlicht grün:
ETH1
Verbindung hergestellt.
Daten werden nicht
Ethernet
ausgetauscht.
Kommuni-
kation
Blinken grün/gelb:
Verbindung hergestellt,
Datenaustausch aktiv
Aus: Keine Verbindung
Bus
Dauerlicht rot:
(Fehler
Konfiguration und Verbindung
System)
sind inkonsistent / Modulfehler
Blinken rot:
Fehler Gerätename,IP-
Adresse, Konfiguration
Aus: Normalzustand
Dauerlicht grün:
DI/DO
Signal/Spannung liegt an Pin 2
an
Dauerlicht rot:
Kurzschluss / überhöhter Strom
C/Q
Dauerlicht grün: Port in Betrieb
(IO-Link
Schnelles Blinken grün:
Kommuni-
Port wird verbunden
kation)
Langsames Blinken grün:
Anschluss wir vorbereitet
Aus: Port deaktiviert
Blinken rot: Kurzschluss der
Stromversorgung
4 Technische Daten
Lösung
Überprüfen Sie die
Netzwerk-
verbindung vom IO-
Link Master zur
Steuerung
Überprüfen Sie die
Netzwerk-
verbindung vom IO-
Link Master zur
Steuerung
Überprüfen Sie die
Netzwerk-
verbindung vom IO-
Link Master zur
Steuerung
Angeschlossenes
Gerät bzw. Pin 2, 3
prüfen
Überprüfen Sie die
Verbindung zum
IO-Link Sensor/
Aktor
Port ist konfiguriert,
aber kein IO-Link
Sensor/Aktor
angeschlossen
Pin 1+3 prüfen
DE | 13
