Installation des Empfängers am Schneepflug-
Hydraulikaggregat
1. Entfernen Sie die Pumpenabdeckung.
2. Entfernen Sie die 1/4" Kopfschraube und die 1/4"
Sechskantmutter mit Klemmteil von der Oberseite der
Befestigungshalterung des Empfängers.
3. Setzen Sie das Empfängermodul so in die
Montageschienen für den
freiliegenden Kabel des Moduls zum Hydraulikaggregat weisen.
(siehe Abb. 1-2).

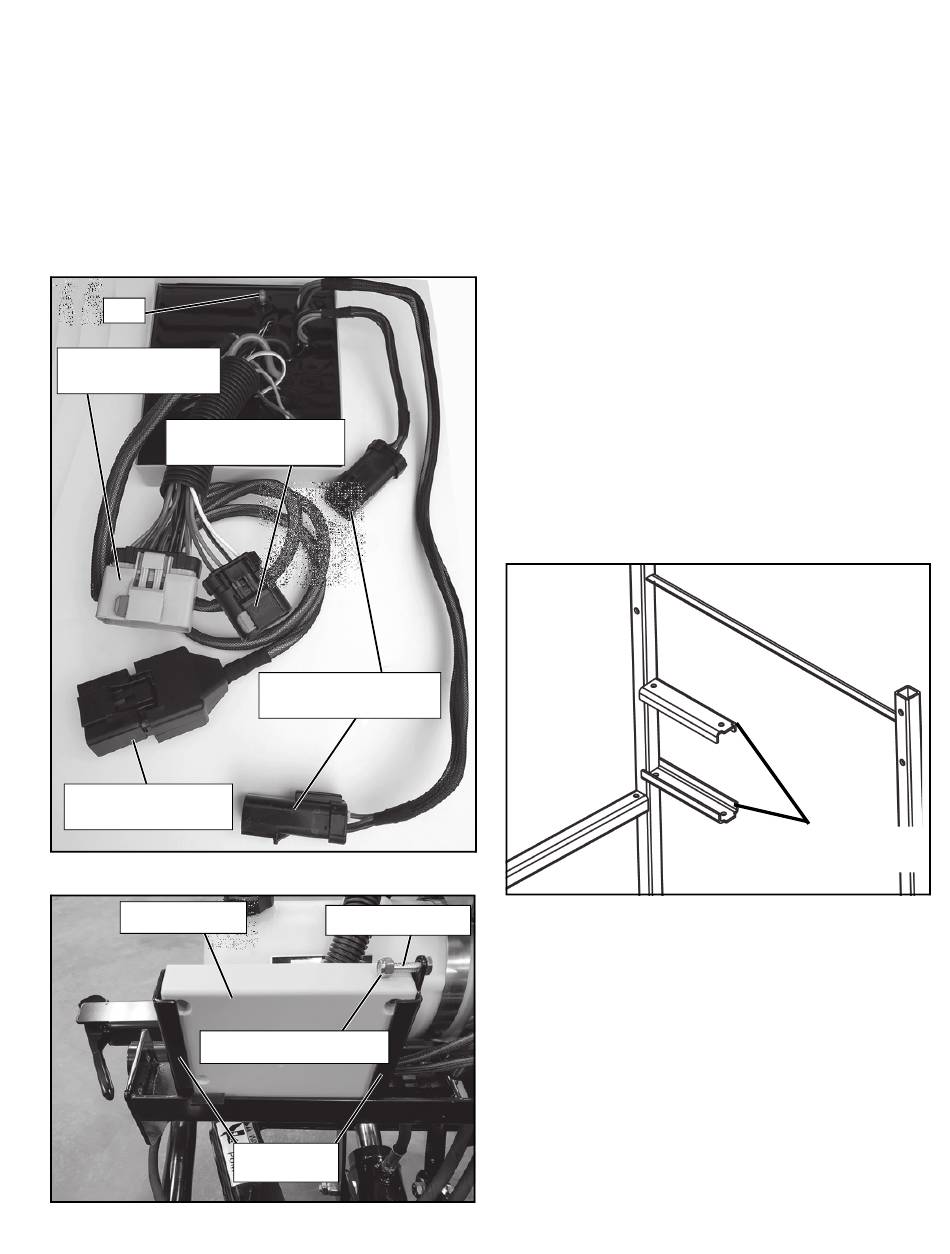

LED
14-POLIGER
STECKVERBINDER
4-POLIGER
STECKVERBINDER
10-POLIGER
STECKVERBINDER
Abb. 1-1
EMPFÄNGER
SICHERUNGSMUTTER
Abb. 1-2

INSTALLATION

Empfänger ein, dass
6-POLIGER
STECKVERBINDER
KOPFSCHRAUBE
MONTAGE-
SCHIENEN
4. Bringen Sie die zuvor entfernte Kopfschraube und
Sechskantmutter mit Klemmteil wieder an.
5. Schließen Sie den 14-poligen Steckverbinder des
Empfängermoduls am Schneepflug-Hydraulikaggregat an. Für
Schneepflüge mit nicht gerader Pflugschar schließen Sie
außerdem den 4-poligen Steckverbinder des Empfängers an
den Steckverbinder des Schneepflug-Hydraulikaggregats an.
6. Schließen Sie die beiden 6-poligen Steckverbinder des
Empfängermoduls
die
Beleuchtungsstange installierten Scheinwerfern an. Diese
Steckverbinder sind seitenabhängig, d. h. der Steckverbinder
mit dem gelben Kabel muss zum linken Schneepflug-
Scheinwerfer verlegt werden. Der Steckverbinder mit dem
grauen Kabel muss zur rechten Seite verlegt werden.
HINWEIS: Wenn diese Richtungsanweisungen nicht befolgt
werden, werden die Blinkleuchten des Schneepflugs umge-
kehrt betätigt.
Einbau des Empfängers in den Salzstreuer
Streuer 6 und 9 Kubikfuß
1. Überspringen Sie die Schritte 2 und 3, wenn Ihr Streuer
über angeschweißte Halterungen für den Empfänger verfügt
(siehe Abb. 1-3).
Steuerungsverpackung kann dann entsorgt werden.
an den auf der
Die Empfängerhalterung
ANGESCHWEIẞTE
EMPFÄNGERHALTERUNGEN
Abb. 1-3
Schneepflug-
aus der
