3. Bestimmen Sie eine Route von der Heckstoßstange des
Fahrzeugs entlang der Rahmenschienen und durch den
Fahrzeugmotorraum zur Batterie. Achten Sie darauf, dass
genügend Kabelbaumlänge an der Heckstoßstange bleibt,
damit der Stromversorgungsanschluss am Empfänger des
Streuers erreicht werden kann.
4. Bringen Sie den Sicherungshalter mit (2)
selbstschneidenden #10 x 1" Schrauben in der Nähe der
Batterie an.
5. Nehmen Sie die Abdeckung des Sicherungshalters ab.
Bringen Sie das Ende des 15 cm (6") langen Stromkabels mit
der kleinen Kabelöse an einem Stehbolzen an (siehe Abb. 1-
12).

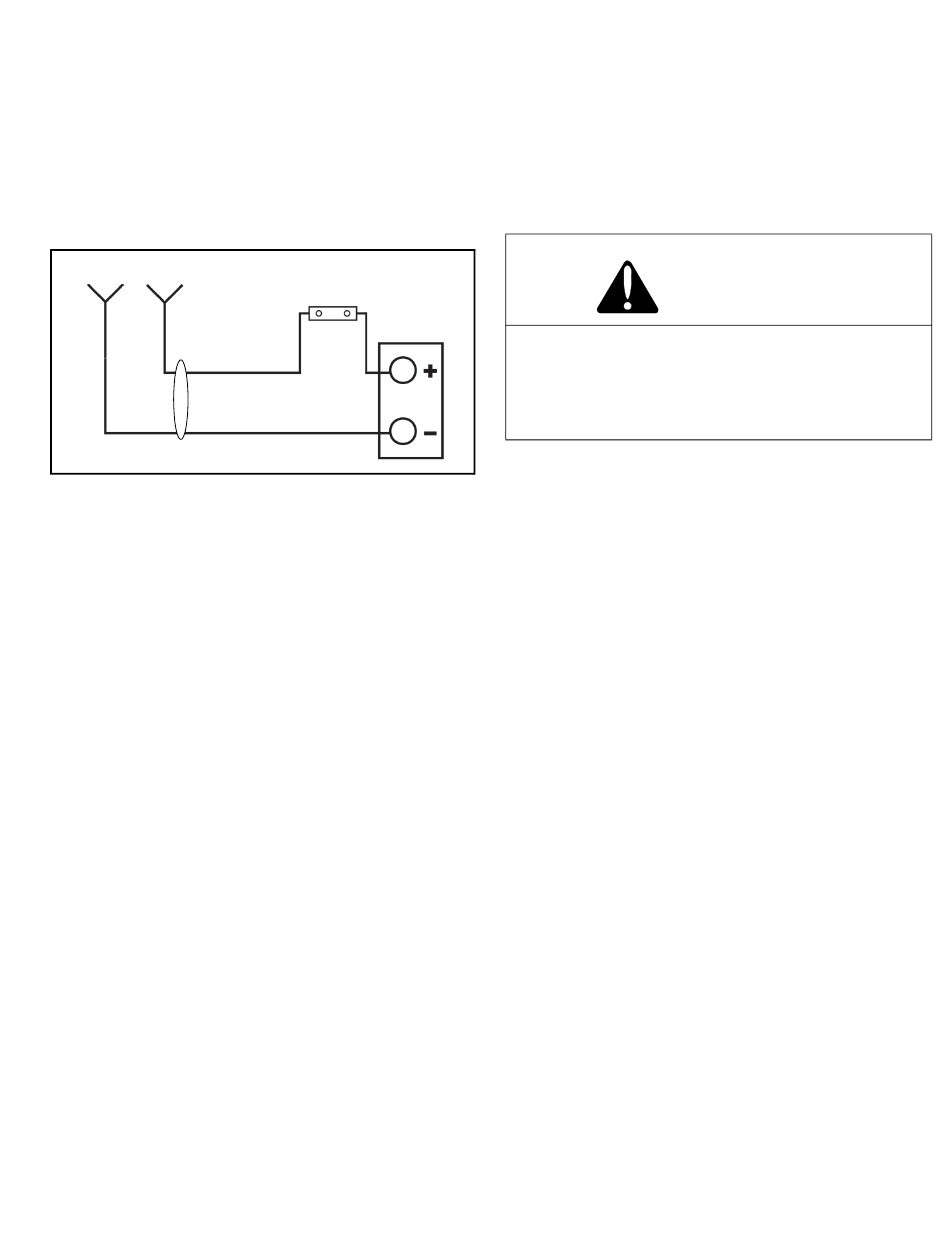

STECKER DES
BATTERIE-KABELBAUMS
SICHERUNG UND SICHERUNGSHALTER
ROT
SCHWARZ
BATTERIE-
KABELBAUM
Abb. 1-12
6. Bringen Sie das andere Ende des 15 cm (6") langen
Stromkabels am Plus-Pol der Batterie an.
HINWEIS: Wenn der Stromversorgungs-Kabelbaum im näch-
sten Schritt nicht über angecrimpte Kabelösen verfügt, kann
überschüssige Kabellänge, die nicht benötigt wird, um die Bat-
terie zu erreichen, abgeschnitten werden. Dann können die
Kabelösen, die separat am Kabelbaum angebracht sind, am
roten und schwarzen Kabel des Kabelbaums angecrimpt wer-
den. Befestigen Sie die kleinere Kabelöse am roten Kabel und
die größere Kabelöse am schwarzen Kabel.
7. Schließen Sie das rote Kabel des Stromkabelbaums an der
anderen Klemme des Sicherungshalters an.
8. Setzen Sie die Sicherung zwischen den beiden Stehbolzen
ein und befestigen Sie sie mit den mitgelieferten Muttern.
9. Bringen Sie das schwarze Kabel des Stromkabelbaums am
MINUS-Pol (–) der Batterie an und schließen Sie den Minus-
Batteriepol wieder an.
10. Besprühen Sie alle Polanschlüsse mit einer
Schutzbeschichtung für Batteriepole.
11. Befestigen Sie den Kabelbaum mit Kunststoff-
Kabelbindern.
12. Geben Sie dielektrisches Fett in die Kontakte des Steckers
am Heck des LKW und bringen Sie die Schutzkappe an.

Steuerungskabelbaum

1. Nehmen Sie den Steuerungskabelbaum (vier Kabel) und
den Beutel
Steuerungsverpackung.
2. Bestimmen Sie eine Route von der Heckstoßstange des
LKW entlang der Rahmenschienen durch den Motorraum zur
Kabine des Fahrzeugs.
3. Suchen Sie ein vorhandenes Loch mit einer Gummitülle in
der Brandschutzwand des Fahrzeugs. Das Loch muss einen
Durchmesser von mindestens 9,5 mm (3/8") haben.
FAHRZEUG-
BATTERIE
Das Loch ERST DANN bohren, nachdem anhand einer
gründlichen Sichtprüfung bestimmt wurde, dass der
Bereich um das zu bohrende Loch auf beiden Seiten
der
Bremsleitungen,
enthält.
4. Wenn keine 9,5 mm (3/8") Öffnung vorhanden ist,
bestimmen Sie einen Bereich für diese Bohrung, der die
folgenden Kriterien erfüllt:
• Bohren Sie NICHT in einem Bereich, der dazu führt, dass
der Kabelbaum nach der Installation Komponenten wie
Gaspedal, Bremspedal, Kupplungspedal, Feststellbremse
oder entsprechende Gestänge behindert oder hinter diesen
verlegt ist.
mit Kabelbaum-Zubehörteilen
VORSICHT
Brandschutzwand keine
Gestänge
aus der
Hindernisse wie
oder Fahrzeugkabel
