Funktionsweise

1. Das Sno-Way ProControl 2 Plus™ Betriebssystem umfasst
drei Hauptkomponenten. Die erste Hauptkomponente ist der
Handsender. Bei Betätigung eines Schalters sendet der Sender
des ProControl 2 Plus™ ein Signal durch den Schneepflug-
Steuerungskabelbaum an den Schneepflug, um anzugeben,
welche Betriebsfunktion, z. B. „Anheben", „Nach rechts
schwenken" oder „DP Ein", ausgeführt werden soll.
2. Die zweite Hauptkomponente des ProControl 2 Plus™
Systems ist das Empfängermodul am Schneepflug. Das Modul
empfängt das Signal vom ProControl 2 Plus™ Sender und
verarbeitet das Signal, um Ventile zu öffnen oder zu schließen,
damit das Hydrauliksystem
Hydraulikaggregats die
ausführen kann.

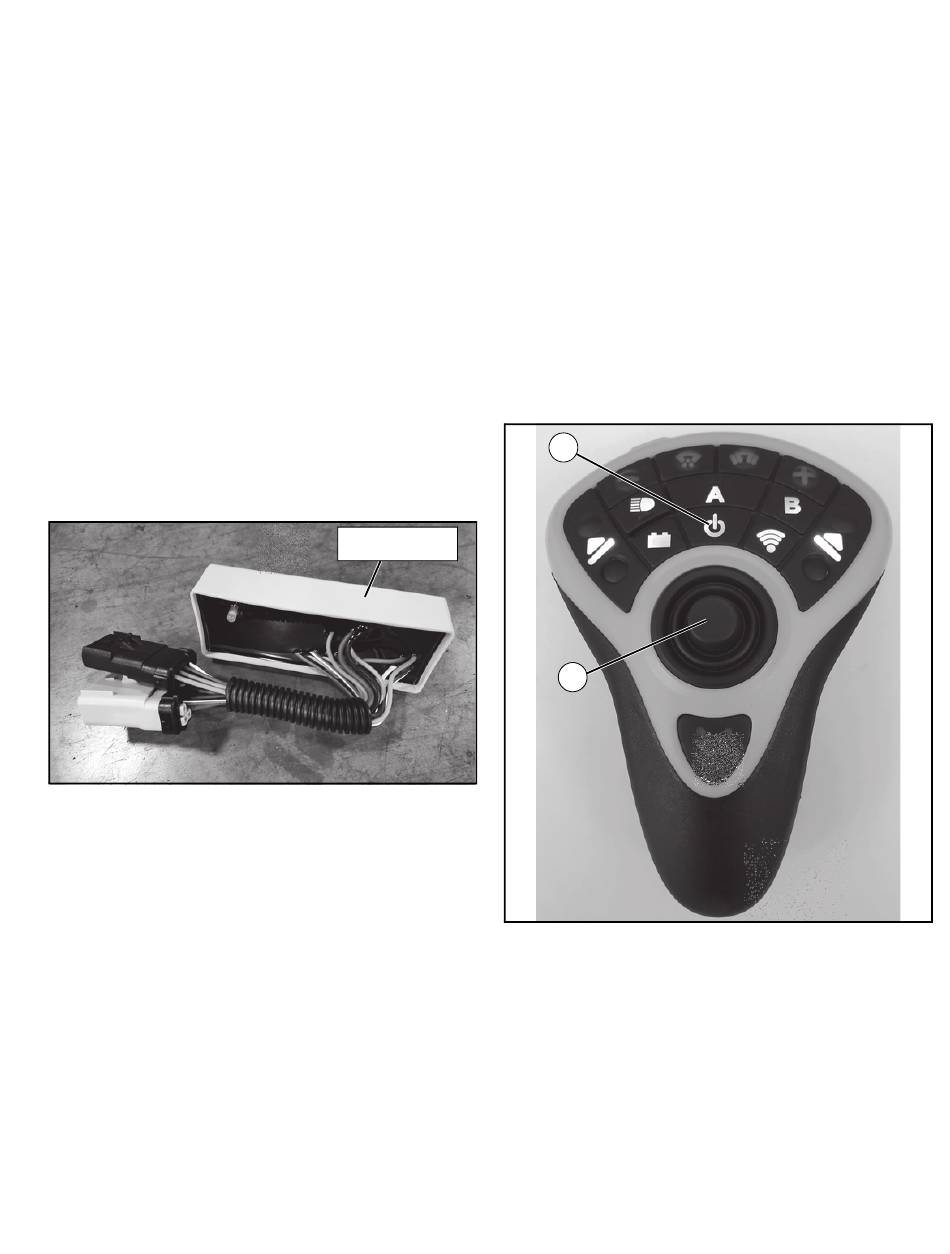

3. Die dritte Hauptkomponente des ProControl 2 Plus™
steuert den Betrieb des Energy Smart Systems (ESS), eines
Empfängermoduls unter der Motorhaube des Fahrzeugs (siehe
Abb. 1-14). Das Modul empfängt Befehle wie das Einschalten
des Fernlichts vom Handsender. Außerdem sendet dieses
Empfängermodul Befehle
Schneepflug. Das Empfängermodul am Fahrzeug erkennt,
welche Blinkleuchte oder welcher Scheinwerfer am LKW
installiert ist, und sendet dann Befehle an das Empfängermodul
des Schneepflugs, um die Beleuchtungseinrichtungen zu
betätigen.
Abb. 1-14
4. 12 VDC Strom fließt vom Batteriepol des Magnetschalters
zu den Magnetspulen der einzelnen Ventile und zum
Empfängermodul. Die Erdungskabel des Magnetschalters und
der Ventilspulen sind zur Leiterplatte des Empfängers
zurückgeführt, wo Schalter auf der Platine den Massekreis
öffnen oder schließen, um den Stromkreis zu jeder Spule und
zu jedem Magnetschalter zu schließen oder zu unterbrechen.
HINWEIS: Hierbei handelt es sich um ein Masseschaltsystem,
bei dem der Strom an den Spulen anliegt, sobald die Strom-
versorgung mit dem Schneepflug verbunden wird. Das Emp-
fängermodul erregt die Spulen durch Bereitstellung eines
Massepfads zu den einzelnen Spulen.
5. 12 VDC Strom und Masse werden vom Empfängermodul
zu den Schneepflug-Scheinwerfern verteilt. Die Beleuchtung
wird mittels Strom geschaltet.
des Schneepflug-
erforderliche Betriebsfunktion
an das Empfängermodul
ESS-FAHRZEUG-
EMPFÄNGER

BETRIEB

6. Bei ProControl 2 Plus™ Systemen führt ein
Niederspannungs-Stromkreis vom Empfänger zum ProControl
2 Plus™ Sender. Dieser Kreis versorgt die Leiterplatte des
ProControl 2 Plus™ Senders, liefert die Niederspannung, die
zur Verarbeitung des Signals von den Schaltern am Sender
erforderlich ist, und sendet ein Signal zurück zum Empfänger
am Schneepflug.
Bedienung des ProControl 2 Plus™
Grundfunktionen – alle Schneepflüge
Der ProControl 2 Plus™ Sender bietet alle Steuerfunktionen, die
für die Bedienung des Sno Way-Schneepfluges und
Salzstreuers mit Empfänger notwendig sind.
1. Die mittlere Taste direkt über dem Joystick (Abb. 1-15 A) ist
die Ein-/Aus-Taste. Drücken Sie die Ein-/Aus-Taste für drei
Sekunden, um das Handbediengerät einzuschalten. Zum
Ausschalten drücken Sie die Ein-/Aus-Taste erneut, bis die
Hintergrundbeleuchtung erlischt.
am
A
B
2. Die Joystick-Taste in der Mitte des ProControl 2 Plus™
Senders (Abb. 1-15, B) aktiviert die Funktionen „Heben",
„Senken", „Schwenken nach links" und „Schwenken nach
rechts". Durch Drücken des Joysticks nach vorn (zur Oberseite
hin) wird der Schneepflug gesenkt. Durch Ziehen des Joysticks
nach hinten wird der Schneepflug angehoben. Dies ist die
Werkseinstellung
Programmieren des Handbediengeräts können die Hub- und
Senkfunktionen umgekehrt werden. Das heißt, wenn der
Joystick nach vorn gedrückt wird, hebt sich der Schneepflug,
und wenn der Joystick nach hinten gezogen wird, senkt sich der
Schneepflug (siehe Schritt 4).
Abb. 1-15
für das Handbediengerät. Durch
31
