EMPFÄNGER AM FAHRZEUG
LEUCHTE/ANZEIGE
LED BLINKT GRÜN
LED KONTINUIERLICH
GRÜN
LED KONTINUIERLICH
ROT
LED BLINKT ROT
Montageanweisungen für den
ProControl 2 Plus™ Sender

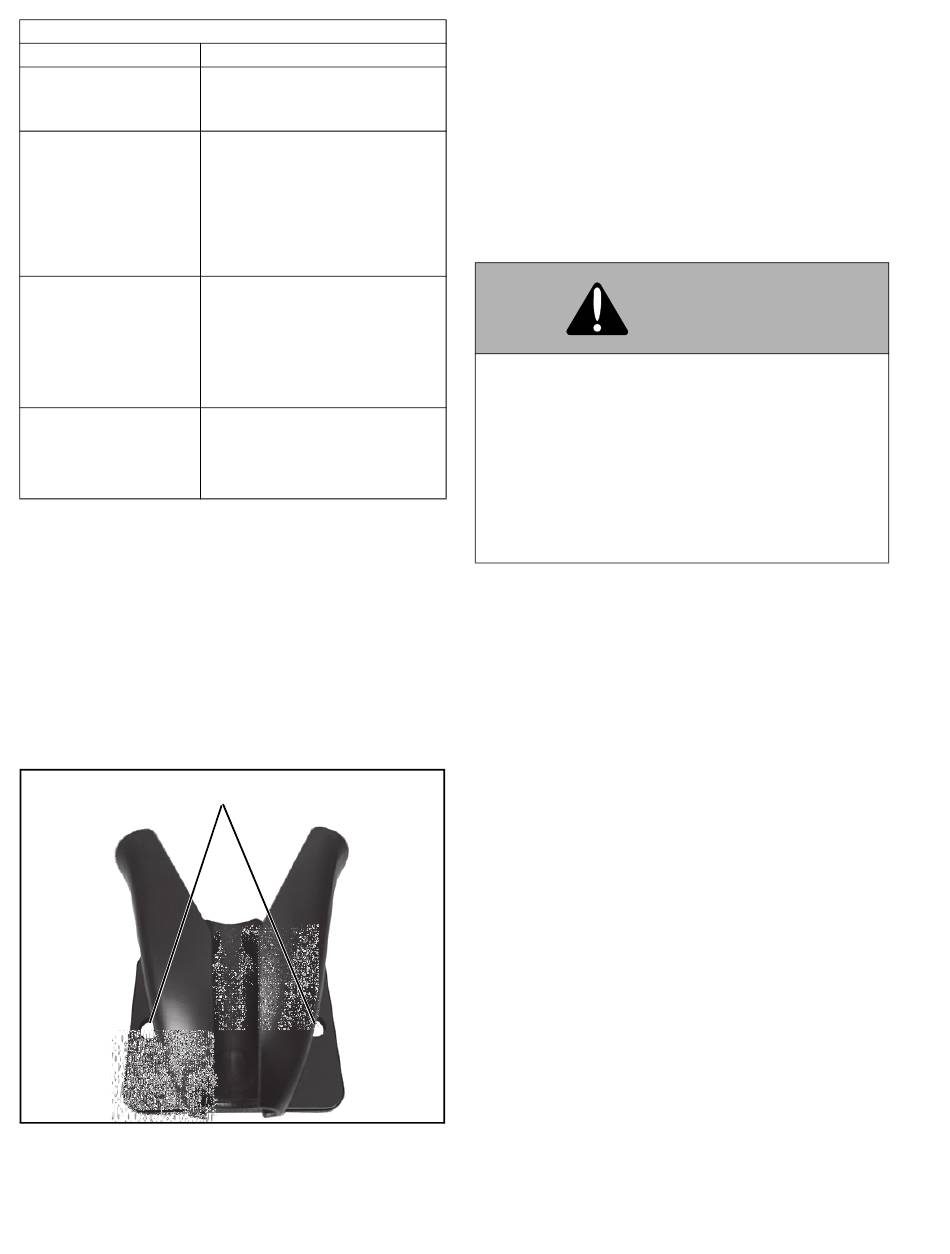

Der ProControl 2 Plus™ Sender wird mit einer Aufnahme zur
Montage des Senders am Armaturenbrett geliefert.
Befestigen Sie die Aufnahme unter Verwendung der 2
Schraubenbohrungen an der gewünschten Stelle. (Siehe
Abbildung 1-22.)
HINWEIS: Achten Sie darauf, dass durch den Anbau des Sen-
ders keine Ausrüstung behindert wird, die für den sicheren
Betrieb des Fahrzeugs wichtig ist.
LAGE DER MONTAGE-
SCHRAUBEN
Abbildung 1-22
36
BESCHREIBUNG
SENDER AM SCHNEEPFLUG
EINGESCHALTET UND MIT
EMPFÄNGER AM FAHRZEUG
VERBUNDEN
ERKENNUNG EINES
BEGRENZUNGSLEUCHTEN-,
BLINKLEUCHTEN-,
ABBLENDLICHT-, FERNLICHT-
ODER TFL-LEUCHTEN-SIGNALS
UND EMPFÄNGER AM
SCHNEEPFLUG IST ANGEBRACHT
UND EINGESCHALTET, ABER DER
SENDER AM SCHNEEPFLUG IST
AUSGESCHALTET
ERKENNUNG EINES
BEGRENZUNGSLEUCHTEN-,
BLINKLEUCHTEN-,
ABBLENDLICHT-, FERNLICHT-
ODER TFL-LEUCHTEN-SIGNALS,
ABER EMPFÄNGER AM
SCHNEEPFLUG IST NICHT
ANGEBRACHT UND
EINGESCHALTET
SENDER AM SCHNEEPFLUG IST
AUSGESCHALTET UND KEIN(E)
BEGRENZUNGSLEUCHTE,
BLINKLEUCHTE, ABBLENDLICHT,
FERNLICHT ODER TFL-LEUCHTE
ERKANNT
Verwendung des ProControl 2 Plus™ zur
Unterstützung des An- und Abbaus des
Schneepflugs
Der ProControl 2 Plus™ Sender kann in der Nähe des
Schneepflugs verwendet werden, wenn der Schneepflug
mithilfe eines hydraulischen Wagenhebers an- oder abgebaut
wird.
HINWEIS: Das ordnungsgemäße Verfahren zum An- und
Abbau des Schneepflugs ist in der Betriebsanleitung des
jeweiligen Sno-Way Schneepflugs beschrieben.
WARNUNG
Bei Verwendung des ProControl 2 Plus™ Senders in
der Nähe des Schneepflugs aufmerksam auf die
Bewegung der Komponenten des Schneepflugs
achten, wenn der Schalter am Sender betätigt wird.
Stets Abstand vom Schneepflug halten, um Kontakt
mit Teilen des Schneepflugs zu vermeiden.
MACHT AUF EINE GEFÄHRLICHE SITUATION
AUFMERKSAM, DIE BEI NICHTEINHALTUNG DER
ANWEISUNG(EN) ZU SCHWEREN ODER
TÖDLICHEN VERLETZUNGEN FÜHREN KANN.
Trennen Sie das Kabel des ProControl 2 Plus™ Senders am
Kabelbaumanschluss in der Fahrzeugkabine und nehmen Sie
das Handbediengerät zur Vorderseite des Fahrzeugs. Trennen
Sie den Schneepflug-Steuerungskabelbaum am Steckverbinder
an der Vorderseite des
Steuerungskabelbaum. Schließen Sie den ProControl 2 Plus™
Sender am Schneepflug-Steuerungskabelbaum
ProControl 2 Plus™ Sender kann nun genau so wie in der
Fahrzeugkabine verwendet werden.
Nach Abschluss des An- oder Abbaus des Schneepflugs
schließen Sie den ProControl 2 Plus™ Sender wieder am
Fahrzeugkabelbaum-Steckverbinder
Schließen Sie den Schneepflug-Kabelbaum
Kabelbaum an oder bringen Sie Schutzkappen am LKW- oder
Schneepflug-Kabelbaum an.

Lagerung

Das Empfängermodul ist mit einem Stecker und einer Buchse
ausgestattet. Wenn die Stromversorgung nicht mehr an den
Schneepflug angeschlossen ist, verbinden Sie zur Lagerung
den Stecker mit der Buchse.
Der Fahrzeugkabelbaum verfügt ebenfalls über einen Stecker
und eine Buchse. Nachdem der Schneepflug von der
Stromversorgung getrennt wurde, verbinden Sie zur Lagerung
den Stecker mit der Buchse.
Elektrikschaltpläne
Die Schaltpläne des ProControl 2 Plus™ Systems sind in der
Installations- und Betriebsanleitung des jeweiligen Produkts
enthalten.
Fahrzeugs vom Fahrzeug-
an.
in der Kabine
am LKW-
Der
an.
