HINWEIS: Wenn das Loch durch Teppichbeläge und/oder
Dämmmaterial gebohrt werden muss, ziehen Sie dieses Mate-
rial zurück und aus dem Weg. Nachdem das Loch gebohrt ist,
markieren Sie die Seite des Teppichbelags und/oder des
Dämmmaterials, an der das Kabel durchgeführt wird. Markie-
ren Sie die zu schneidende Stelle mit einem X und schneiden
Sie mit einem scharfen Messer entlang der Markierung X. Füh-
ren Sie das Kabel durch das gebohrte Loch und den Schnitt im
Teppich und/oder Dämmmaterial. Verlegen Sie den Teppich
und/oder das Dämmmaterial wieder. Dies ermöglicht eine sau-
bere Reparatur, wenn der Schneepflug wieder abgebaut wird.
Kleben Sie ein Stück Klebeband auf die Rückseite des Tep-
pichs und drücken Sie diesen an Ort und Stelle. So wird der
Schnitt im Teppich, durch den das Kabel geführt wird,
verborgen.
5. Bohren Sie ein Loch mit einem Durchmesser von 9,5 mm
(3/8") durch die Brandschutzwand des Fahrzeugs.
VORSICHT
Halten Sie das Kabel fern von bewegten Teilen,
scharfen Kanten und Bereichen, die sich stark
erhitzen können, um elektrische Funktionsstörungen
und Brände zu vermeiden.
6. Wenn die Installation nur für einen Salzstreuer vorgesehen
ist, verlegen Sie den Fahrzeug-Steuerungskabelbaum durch
die 9,5 mm (3/8") Bohrung. Wenn zusätzlich zum Salzstreuer
auch ein Schneepflug verwendet werden soll, verlegen Sie nur
den langen Strang des Kabelbaums durch die Bohrung.
7. Schließen Sie den Buchsensteckverbinder gemäß den
Schritten 8 bis 11 an allen Kabelbaumenden an. Wenn die
Installation für einen Schneepflug zusammen mit einen
Salzsteuer vorgesehen ist, schließen Sie den Salzstreuer- und
Schneepflug-Steuerungskabelbaum an den Y-Kabelbaum unter
der Motorhaube an und befestigen Sie das überschüssige
Kabel.
8. Entfernen Sie die blaue Stiftverriegelung vom
Buchsensteckverbinder. Schieben Sie die Stifte am Ende jedes
der vier Kabel in die Rückseite des Steckverbinders (das Ende
mit der vertieft eingesetzten hellblauen Dichtung). (Die
Stiftbelegung ist in Abb. 1-13 dargestellt.)
30
HINWEIS: Die Belegung der Steckerstifte ist gegenüber der
roten Verriegelungszunge angegeben.
VORSICHT
Die vier Kabel MÜSSEN in die richtigen Öffnungen im
Steckverbinder eingesetzt werden. Wenn die Kabel
nicht in die richtigen Öffnungen im Steckverbinder
eingesetzt werden, kann der Sender ausfallen.

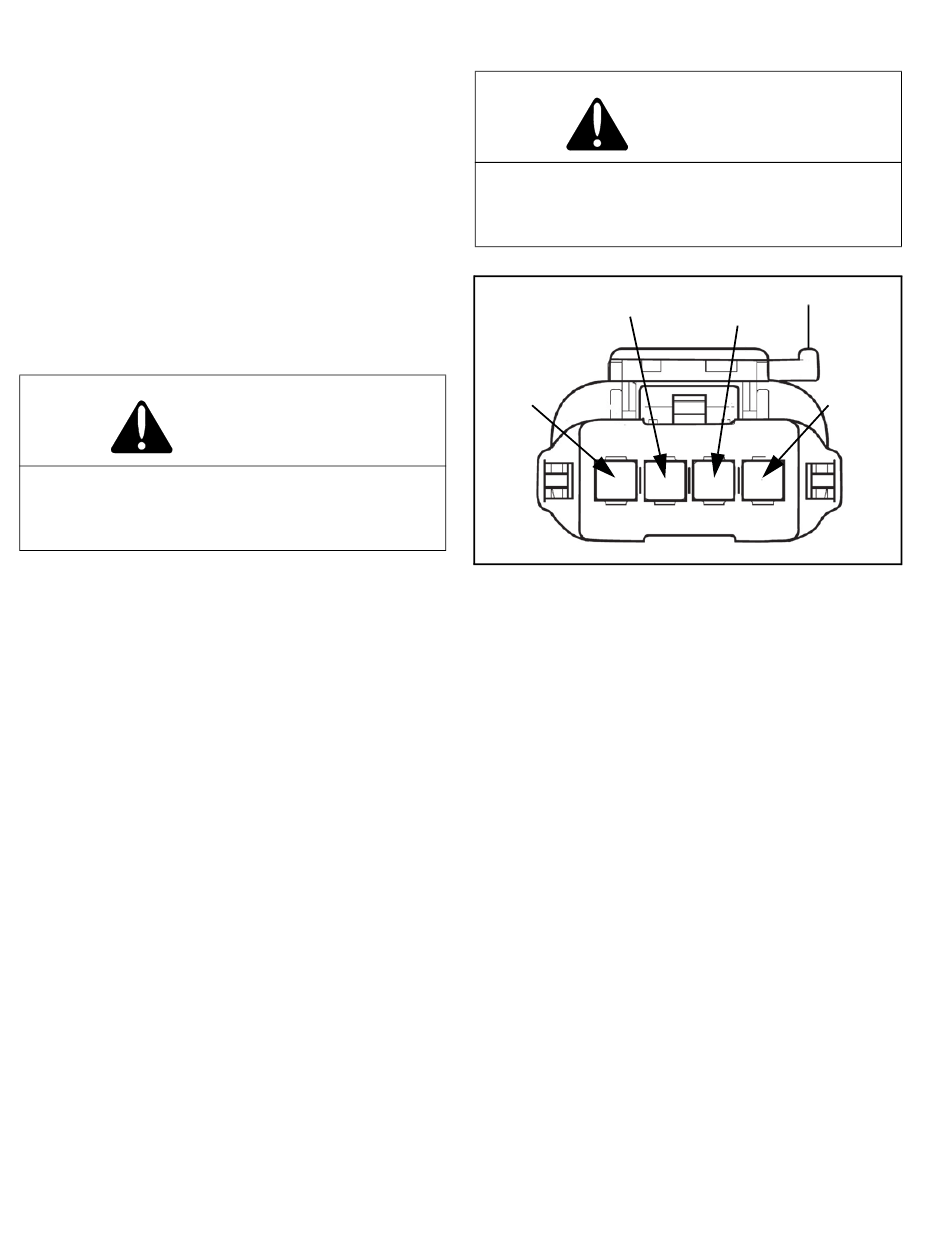

GELB
WEIẞ
1
Abb. 1-13
9. Überprüfen Sie die Platzierung der Kabel durch
Anschließen des ProControl 2 Plus™ ProControl 2 Plus
Kabelbaums. Wenn die Kabelfarben nicht übereinstimmen,
überprüfen Sie die Steckerstiftbelegung anhand von Abb. 1-13.
10. Verwenden Sie bei Bedarf das Sno-Way® EIS™
Steckerstiftwerkzeug 96108632 oder dergleichen, um die
Kontakte in den Steckverbinder zu drücken, bis ein leichtes
Klicken hörbar oder spürbar ist. Überprüfen Sie den
Steckverbinder visuell, um sich zu vergewissern, dass die
Steckerstifte richtig sitzen, und ziehen Sie leicht an den Kabeln,
um zu kontrollieren, dass der Kontakt eingerastet ist. Der
Steckverbinder ist richtig montiert, wenn der Steckerstift nicht
herausgezogen werden kann.
11. Bringen Sie die in Schritt 6 entfernte blaue Stiftverriegelung
wieder an.
12. Überprüfen Sie alle Kabel nach der ordnungsgemäßen
Verlegung, um sicherzustellen,
Hindernissen, scharfen Kanten und heißen Bereichen verlegt
sind. Befestigen Sie die Kabel gut mit (den mitgelieferten)
Kabelbindern, damit sie an Ort und Stelle bleiben.
VERRIEGELUNGSZUNGE
GRÜN
2 3
4
dass sie abseits
BRAUN
von
