76

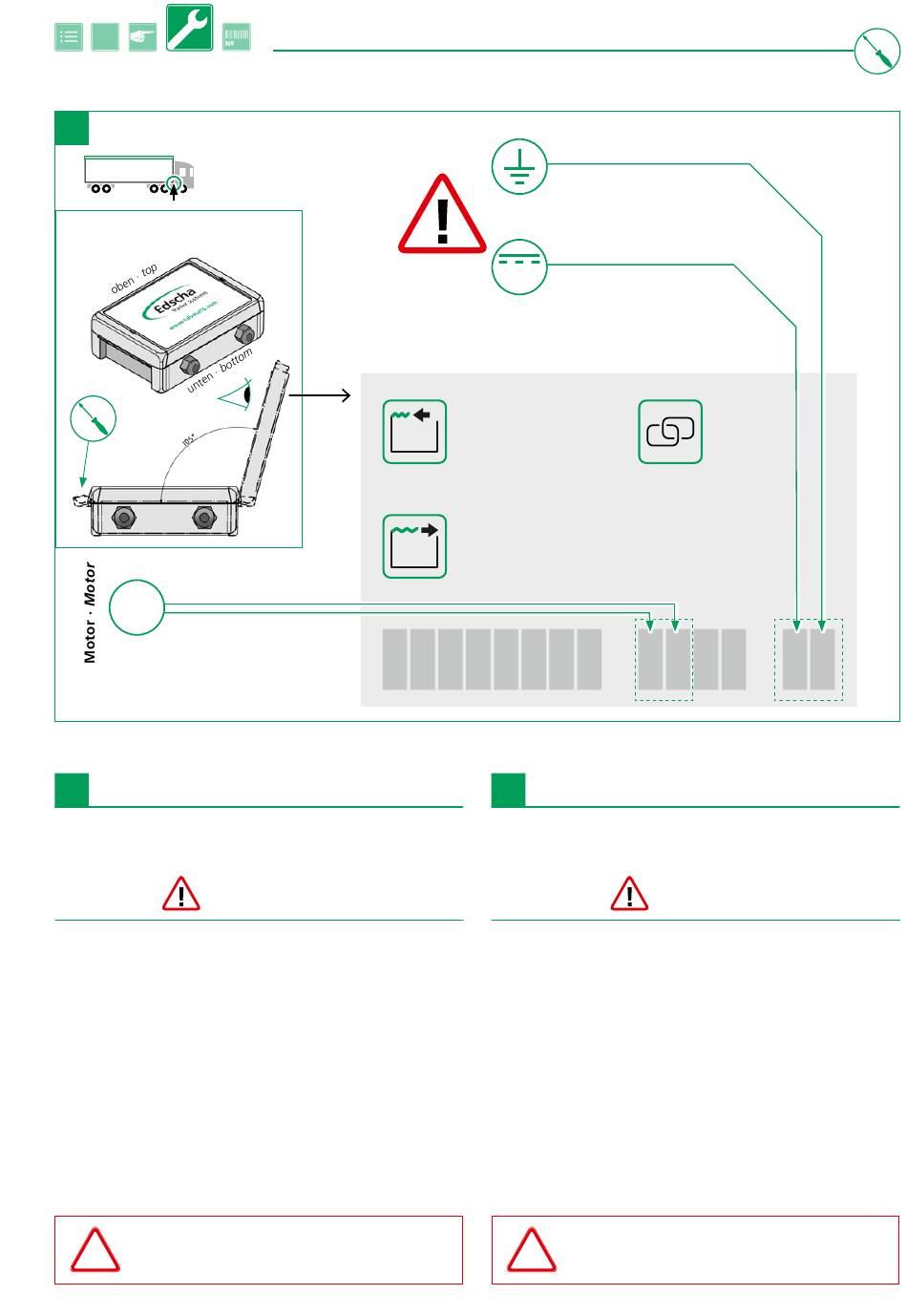

Steuergerät · Control Unit
A
M
B
de
E-Drive: Anschlussbelegeung
1.
Masse
2.
+ 24 V DC
3. Verrieglungsmagnet Masse (optional)
4. Verrieglungsmagnet Plus (optional)
5. Motor A
6. Motor B
7. Eingang hydraulische Heckklappe (optional)
8. Ausgang + 24 V hydraulische Heckklappe (optional)
9. Eingang „STOP"-Taster extern optional)
10. Ausgang „STOP"-Taster extern optional)
11. Eingang „ZU"-Taster extern (optional)
12. Ausgang „ZU"-Taster extern (optional)
13. Eingang „AUF"-Taster extern (optional)
14. Ausgang „AUF"-Taster extern (optional)
Achtung: Bei falschem Anschluss
!
kann das Gerät zerstört werden!
www.EdschaTS.com
Stromversorgung · Power supply
DC
Deckel Innenseite · Inside cover
Emergency
operation:
OPEN
Emergency
operation:
CLOSE
14 13 12 11 10 9
en
E-Drive: Connection allocation
1.
DC (ground)
2.
+ 24 V DC
3. Locking device minus (optional)
4. Locking device plus (optional)
5. Motor A
6. Motor B
7. Input hydraulic tailgate (optional)
8. Output + 24 V hydraulic tailgate optional)
9. Input "STOP" button external (optional)
10. Output + 24 V "STOP" button external (optional)
11. Input "CLOSE" button external (optional)
12. Output + 24 V "CLOSE" button external (optional)
13. Input "OPEN" button external (optional)
14. Output + 24 V "OPEN" button external (optional)
!
Pairing
Remote
Control
8
7
6
5
4
Attention: The device may be
destroyed if connected incorrectly!
3
2
1
82
