Edscha Trailer Systems CS-Profi Montageanleitung Seite 19

?
13
Spriegelaufteilung / Roof arch destribution
Standard Dach 19x650 / Standard roof 19x650
!
Dach / Roof 19x650 XL
!
Dach / Roof 19x650 XL
!
de

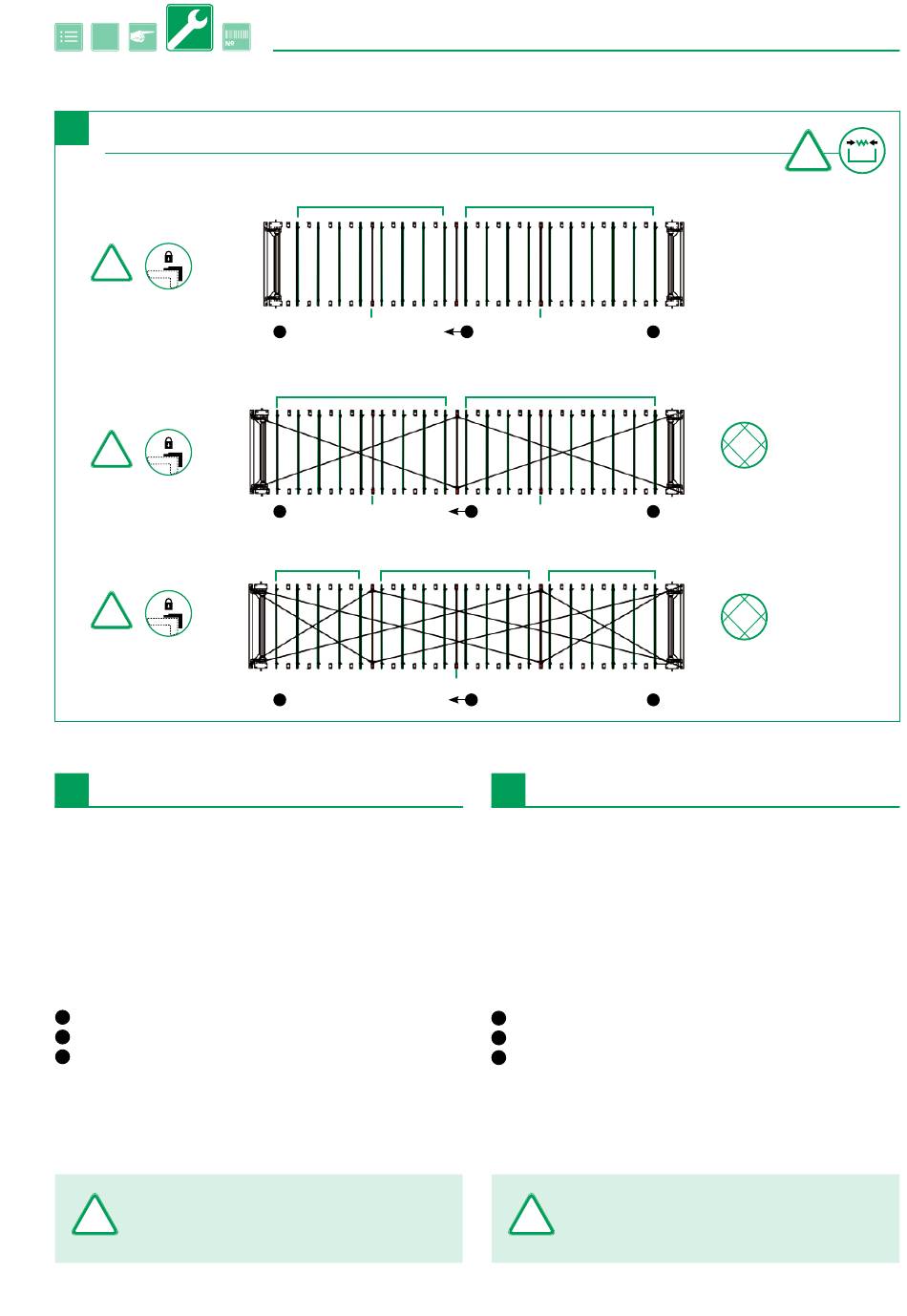

Spriegelaufteilung:
Schema Spriegelaufteilung –
zwei Endlaufwagen
(Front & Heck)
a
Front
b
Heck
c
Fahrtrichtung
n = Standardspriegel
m = XL-Spriegel
o = Zusatzspriegel bei Verdecklänge >11 m
>11
Achtung:
!
E-Drive bei beidseitiger Verschiebbarkeit nur in
eine Richtung möglich.
www.EdschaTS.com
n
o
>11
a
(Dach mit XL- Ausstattung / Roof with XL-equipment)
n
o
a
>11
(Dach mit XL- Ausstattung / Roof with XL-equipment)
n m
a
m n+1
o
>11
c
m n+1
o
c
>11
n+3 m n+1
o
>11
c
en
Roof arch distribution:
Scheme roof arch
distribution – two End
carriage (front & rear)
Front
a
b Rear
c Driving direction
n = Standard bow
m = XL-bow
o = Additional bow at roof length >11 m
>11
Attention:
!
E-Drive only works in one direction with two-
way sliding roofs.
!
b
4
b
8
b
19
