MONTAŻ

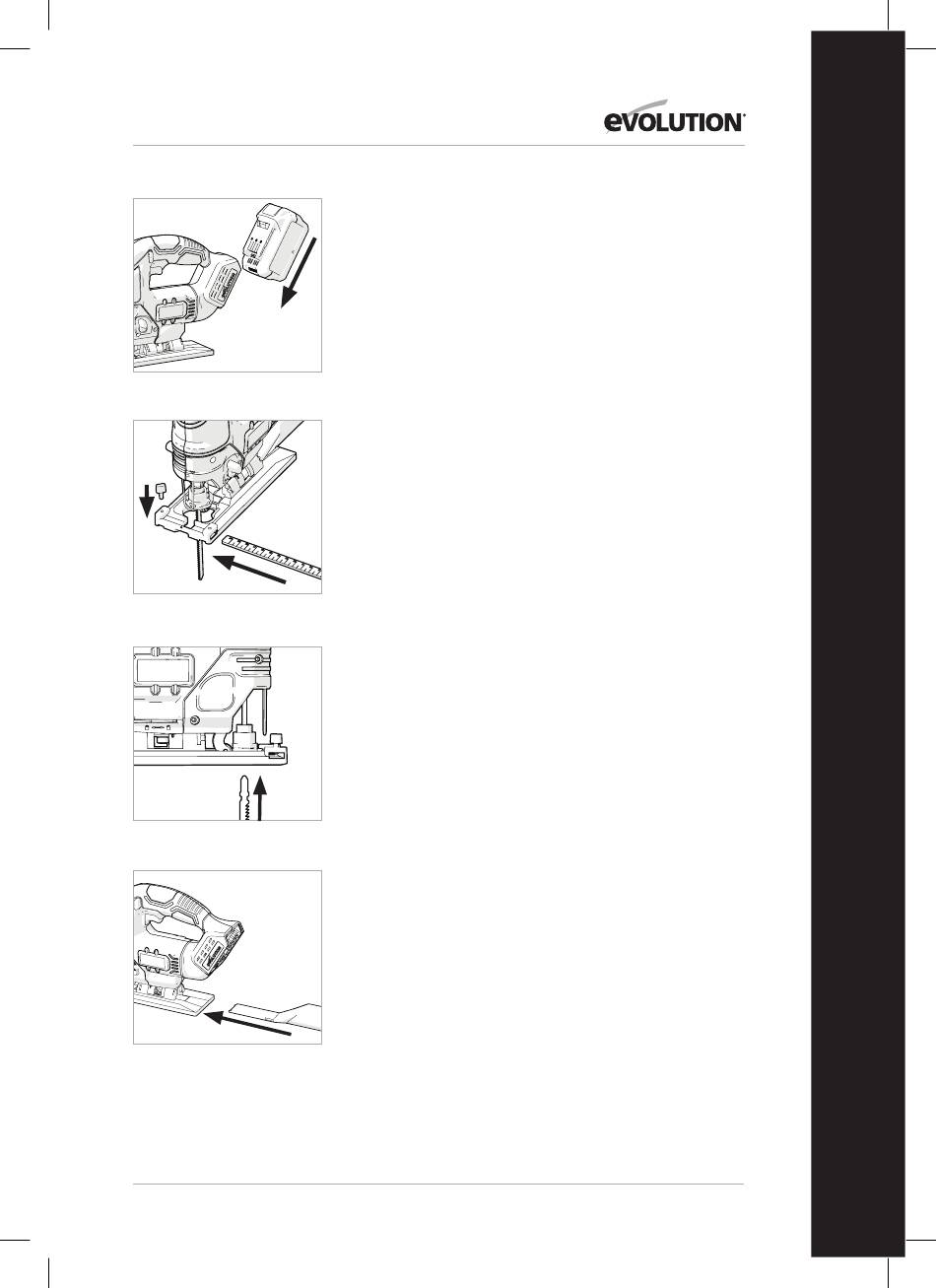

Sposób wkładania akumulatora (rys. 1)
Wsunąć akumulator do podstawy narzędzia, aż zaskoczy na swoim
miejscu.
Wyjmowanie akumulatora
Nacisnąć przycisk zwalniania akumulatora i wysunąć akumulator z
podstawy.
Montaż prowadnicy pomocniczej (rys. 2)
Odkręcić śrubę zaciskową (4) umieścić prowadnicę równoległą w
płycie głównej. Założyć śrubę i dokręcić.
Montaż brzeszczota (rys. 3)
1. Skierować brzeszczot do przodu i wycofać zacisk brzeszczota w
położenie otwarte.
2. Umieścić dokładnie brzeszczot w zacisku i zwolnić zacisk.
Wyjmowanie brzeszczota
W celu wyjęcia brzeszczota należy wycofać zacisk w położenie
otwarte. Wyjąć brzeszczot i zwolnić zacisk.
Montaż portu do usuwania pyłu (rys. 4)
W celu zamontowania portu na urządzeniu należy go umieścić z tyłu
płyty głównej.
Przycisk uruchamiający z regulacją prędkości obrotowej
W celu uruchomienia narzędzia należy nacisnąć przycisk zwolnienia
blokady (2) i nacisnąć przycisk uruchamiający z regulacją prędkości
obrotowej (1)
