Evolution R90 Originalbetriebsanleitung Seite 24

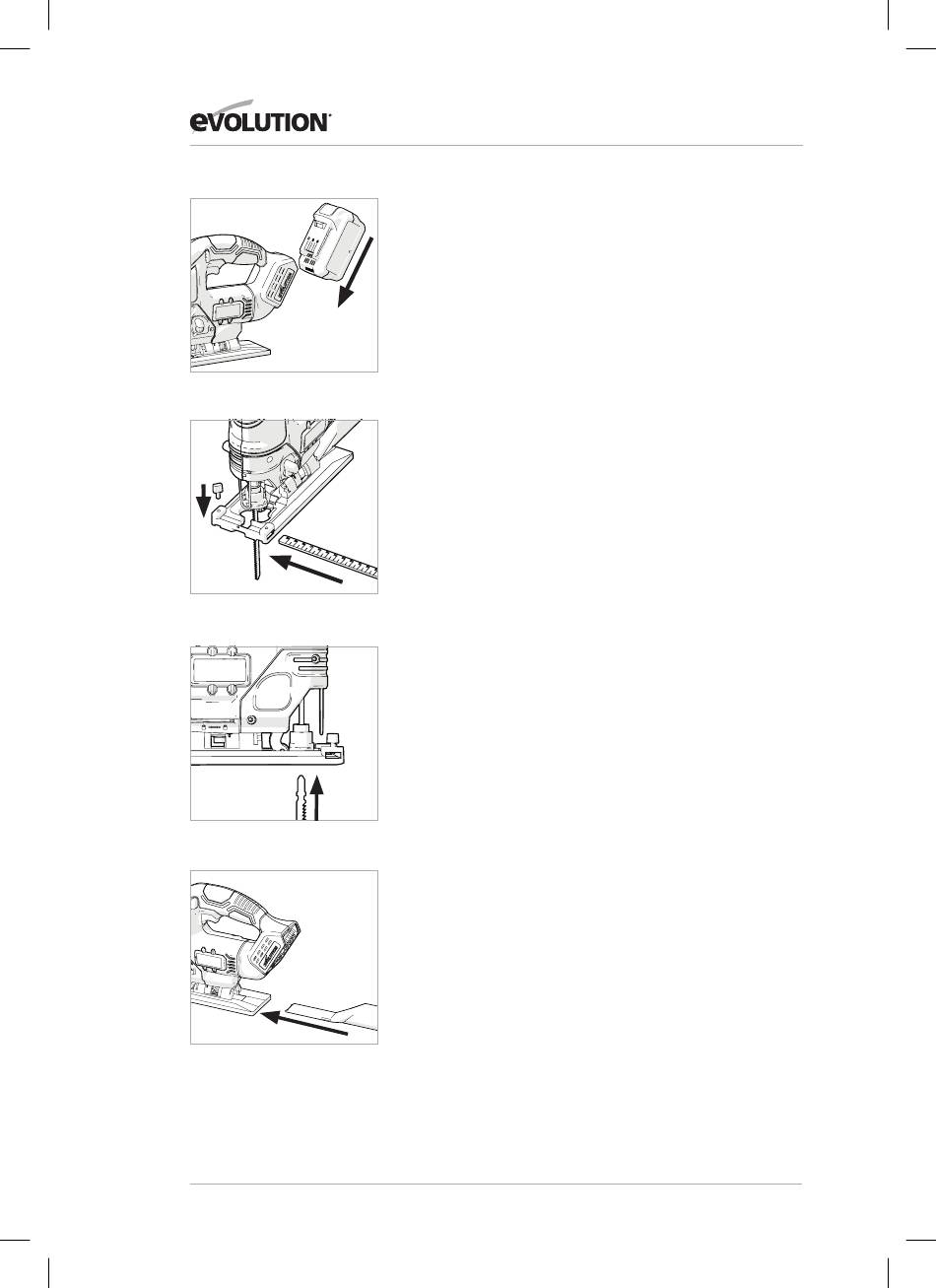

Abb. 1
Abb. 2
Abb. 3
Abb. 4
MONTAGE
So installieren Sie die Batterie (Abb. 1)
Schieben Sie die Batterie in den Sockel des Geräts, bis sie einrastet.
So entfernen Sie die Batterie
Drücken Sie den Batterieentriegelungsknopf und schieben Sie die
Batterie aus dem Sockel.
Einbau der Hilfsführung (Abb.2)
Schrauben Sie die Klemmschraube (4) der Parallelkantenführung
heraus und setzen Sie die Parallelkantenführung in die Grundplatte
ein. Setzen Sie die Schraube wieder ein und ziehen Sie sie fest.
Einbau des Sägeblatts (Abb. 3)
1. Ziehen Sie die Sägeblattklemme mit dem Sägeblatt nach vorne in
die offene Position zurück.
2. Setzen Sie das Sägeblatt fest in die Sägeblattklemme ein und lösen
Sie den Feststeller.
Entfernen des Sägeblatts
Um das Sägeblatt zu entfernen, ziehen Sie die Sägeblattklemme in
die offene Position zurück. Entfernen Sie das Sägeblatt und lösen Sie
die Klemme.
Installation des Staubanschlusses (Abb. 4)
Zur Befestigung des Anschlusses am Werkzeug wird dieser in die
Rückseite der Grundplatte eingeführt.
Auslöser mit variabler Geschwindigkeit
Um das Werkzeug zu starten, drücken Sie den Sperrknopf (2) und
betätigen Sie den Auslöser für die stufenlose Drehzahlregelung (1)
