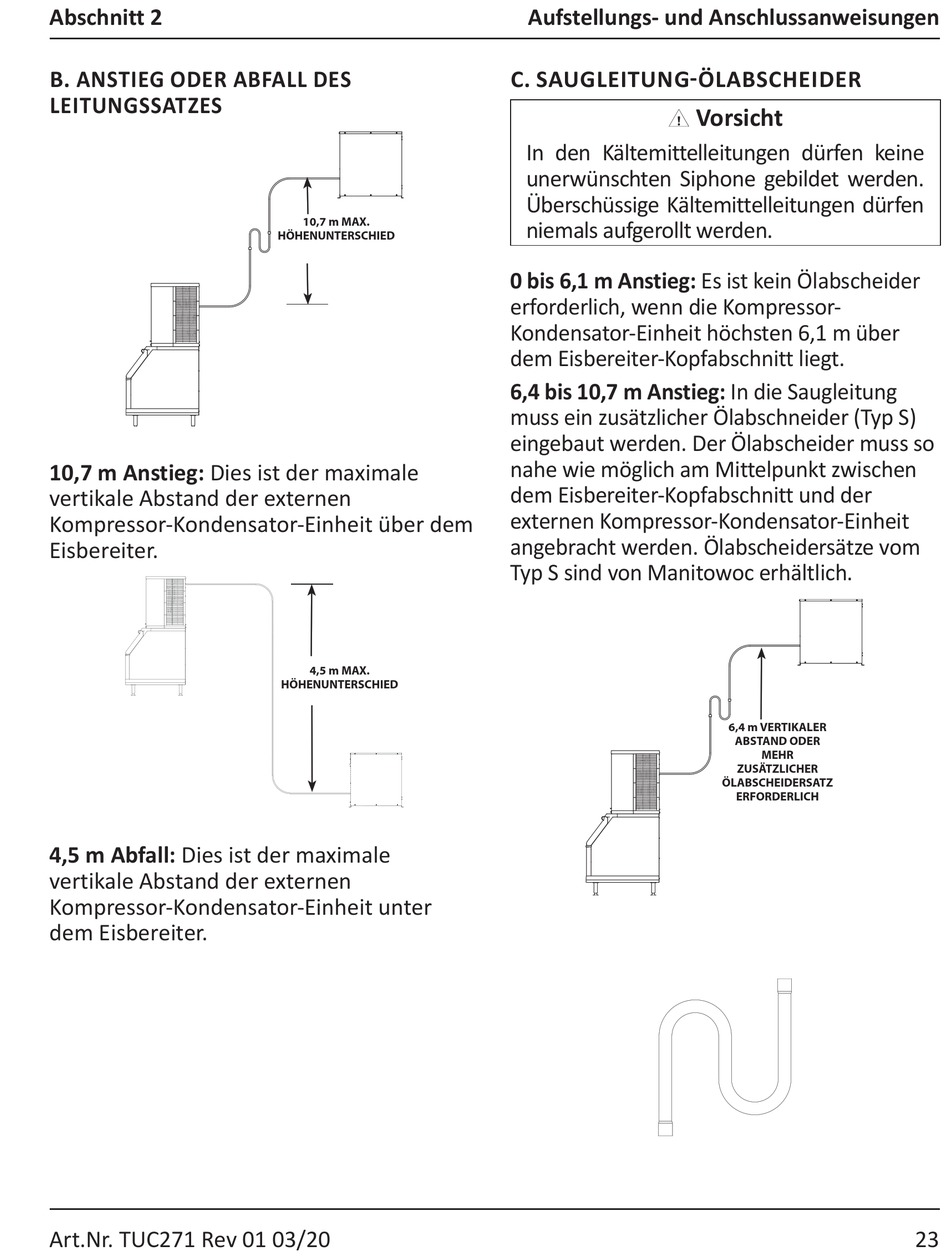

Abschnitt 2
B. ANSTIEG ODER ABFALL DES
LEITUNGSSATZES
10,7 m Anstieg: Dies ist der maximale
vertikale Abstand der externen
Kompressor-Kondensator-Einheit über dem
Eisbereiter.
4,5 m Abfall: Dies ist der maximale
vertikale Abstand der externen
Kompressor-Kondensator-Einheit unter
dem Eisbereiter.
Art.Nr. TUC271 Rev 01 03/20
10,7 m MAX.
HÖHENUNTERSCHIED
4,5 m MAX.
HÖHENUNTERSCHIED
Aufstellungs- und Anschlussanweisungen
C. SAUGLEITUNG-ÖLABSCHEIDER
,
In den Kältemittelleitungen dürfen keine
unerwünschten Siphone gebildet werden.
Überschüssige Kältemittelleitungen dürfen
niemals aufgerollt werden.
0 bis 6,1 m Anstieg: Es ist kein Ölabscheider
erforderlich, wenn die Kompressor-
Kondensator-Einheit höchsten 6,1 m über
dem Eisbereiter-Kopfabschnitt liegt.
6,4 bis 10,7 m Anstieg: In die Saugleitung
muss ein zusätzlicher Ölabschneider (Typ S)
eingebaut werden. Der Ölabscheider muss so
nahe wie möglich am Mittelpunkt zwischen
dem Eisbereiter-Kopfabschnitt und der
externen Kompressor-Kondensator-Einheit
angebracht werden. Ölabscheidersätze vom
Typ S sind von Manitowoc erhältlich.
Vorsicht
6,4 m VERTIKALER
ABSTAND ODER
MEHR
ZUSÄTZLICHER
ÖLABSCHEIDERSATZ
ERFORDERLICH
23
