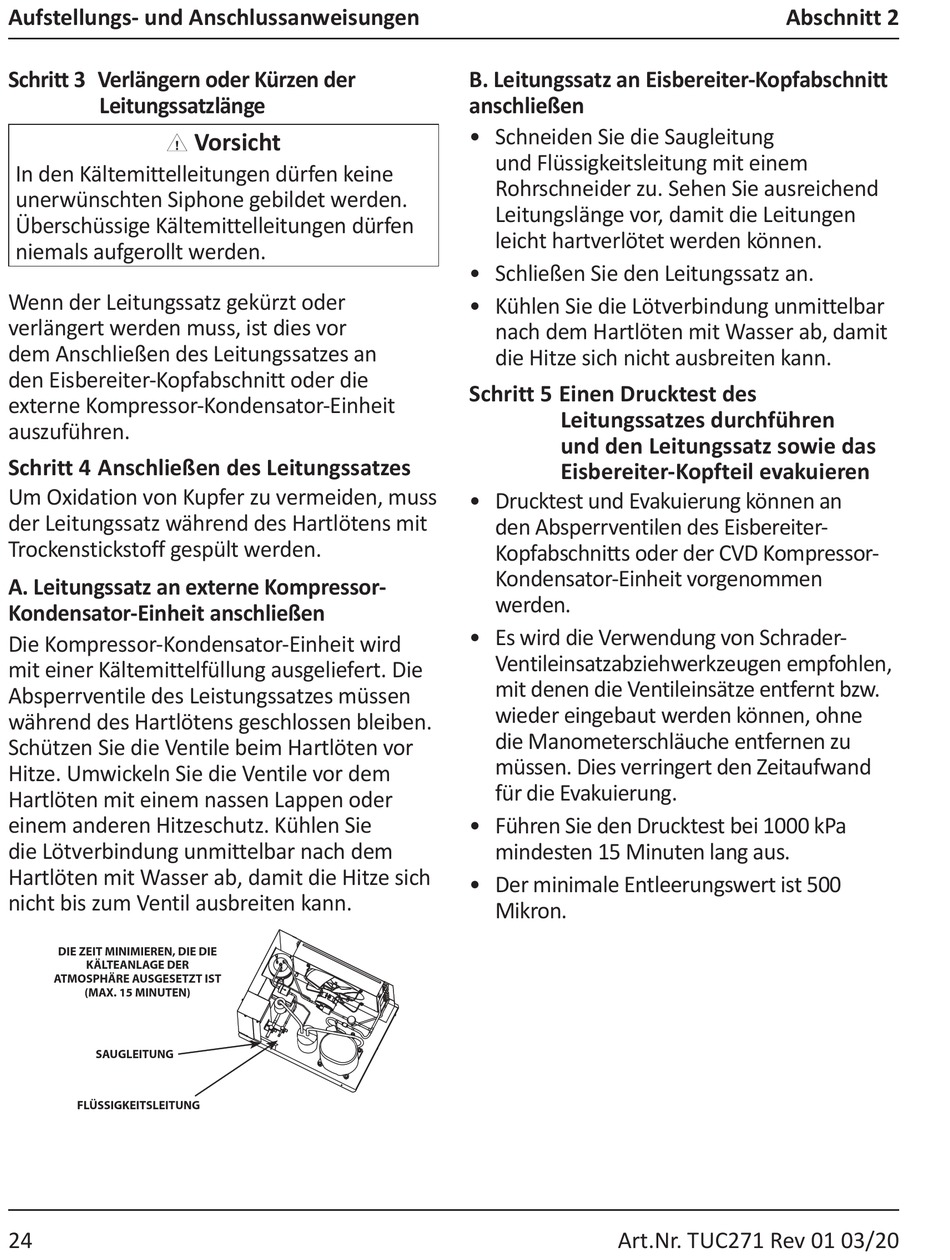

Aufstellungs- und Anschlussanweisungen
Schritt 3 Verlängern oder Kürzen der
Leitungssatzlänge
,
In den Kältemittelleitungen dürfen keine
unerwünschten Siphone gebildet werden.
Überschüssige Kältemittelleitungen dürfen
niemals aufgerollt werden.
Wenn der Leitungssatz gekürzt oder
verlängert werden muss, ist dies vor
dem Anschließen des Leitungssatzes an
den Eisbereiter-Kopfabschnitt oder die
externe Kompressor-Kondensator-Einheit
auszuführen.
Schritt 4 Anschließen des Leitungssatzes
Um Oxidation von Kupfer zu vermeiden, muss
der Leitungssatz während des Hartlötens mit
Trockenstickstoff gespült werden.
A. Leitungssatz an externe Kompressor-
Kondensator-Einheit anschließen
Die Kompressor-Kondensator-Einheit wird
mit einer Kältemittelfüllung ausgeliefert. Die
Absperrventile des Leistungssatzes müssen
während des Hartlötens geschlossen bleiben.
Schützen Sie die Ventile beim Hartlöten vor
Hitze. Umwickeln Sie die Ventile vor dem
Hartlöten mit einem nassen Lappen oder
einem anderen Hitzeschutz. Kühlen Sie
die Lötverbindung unmittelbar nach dem
Hartlöten mit Wasser ab, damit die Hitze sich
nicht bis zum Ventil ausbreiten kann.
DIE ZEIT MINIMIEREN, DIE DIE
KÄLTEANLAGE DER
ATMOSPHÄRE AUSGESETZT IST
(MAX. 15 MINUTEN)
SAUGLEITUNG
FLÜSSIGKEITSLEITUNG
24
Vorsicht
B. Leitungssatz an Eisbereiter-Kopfabschnitt
anschließen
• Schneiden Sie die Saugleitung
und Flüssigkeitsleitung mit einem
Rohrschneider zu. Sehen Sie ausreichend
Leitungslänge vor, damit die Leitungen
leicht hartverlötet werden können.
• Schließen Sie den Leitungssatz an.
• Kühlen Sie die Lötverbindung unmittelbar
nach dem Hartlöten mit Wasser ab, damit
die Hitze sich nicht ausbreiten kann.
Schritt 5 Einen Drucktest des
Leitungssatzes durchführen
und den Leitungssatz sowie das
Eisbereiter-Kopfteil evakuieren
• Drucktest und Evakuierung können an
den Absperrventilen des Eisbereiter-
Kopfabschnitts oder der CVD Kompressor-
Kondensator-Einheit vorgenommen
werden.
• Es wird die Verwendung von Schrader-
Ventileinsatzabziehwerkzeugen empfohlen,
mit denen die Ventileinsätze entfernt bzw.
wieder eingebaut werden können, ohne
die Manometerschläuche entfernen zu
müssen. Dies verringert den Zeitaufwand
für die Evakuierung.
• Führen Sie den Drucktest bei 1000 kPa
mindesten 15 Minuten lang aus.
• Der minimale Entleerungswert ist 500
Mikron.
Art.Nr. TUC271 Rev 01 03/20
Abschnitt 2
